Betriebsanleitung
IP-Netzwerktechnik
10.4
Bedeutung der LEDs (Gerät 8186/41)
Zur detaillierten Fehleranalyse und zur Inbetriebnahme kann auch der Zustand der LEDs genutzt werden. Bei
abgenommener Abdeckung ist auf der oberen Baugruppe des WLAN-Accesspoint eine grüne LED zu erkennen.
Diese zeigt die Aktivität auf der hinteren Schraubklemme an.
Nr.
Funktion
1
Link/Act der hinteren Schraubklemme
Zusätzlich steht die folgende LED (2) (LED in der RJ45-Buchse -> sichtbar durch transparenten Kunststoff) zur
Diagnose/Funktionsanzeige zur Verfügung:
LED blau
WLAN
LED orange
LAN
LED violett
WLAN/LAN aktiv
Blinkend
Datenverkehr
Betriebsanleitung | 1373-1-7965 / 2CKA001373B7965

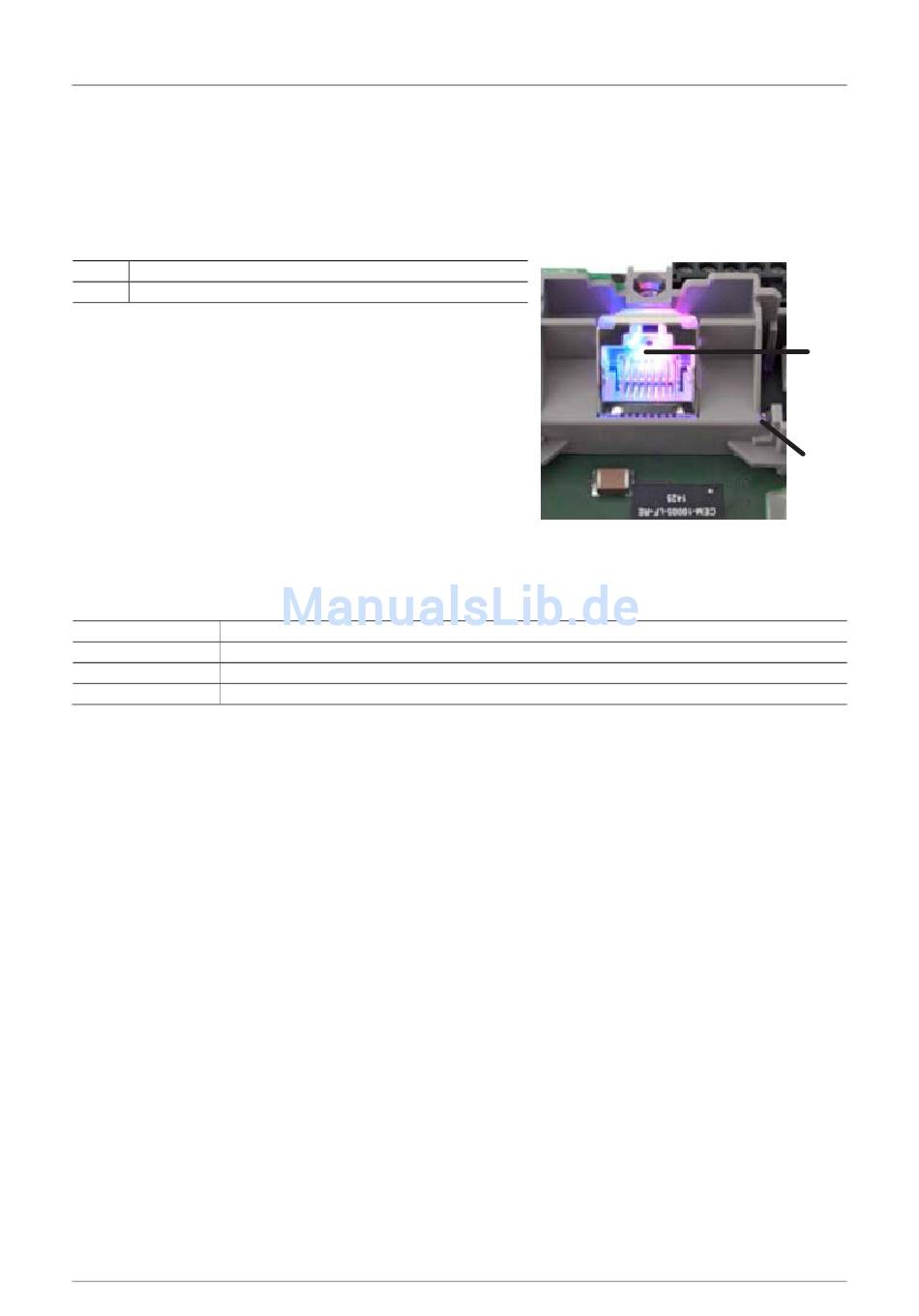

Abb. 35:
Bedienung
2
1
— 51 —
