8.3.2 Gerät 8186/41
8.3.2.1

Elektrischer Anschluss

• Um eine Beeinflussung des Netzwerks zu vermeiden, trennen Sie stets die Spannungsversorgung aktiver
Komponenten sowie der Datenendgeräte (PC usw.) von denen anderer Verbraucher (z. B. Radio).
• Leitungstrenn- oder -schutzschalter einsetzen und ggf. einen geeigneten Überspannungsschutz (C-Ableiter)
verwenden.
8.3.2.2 Anschließen des Netzwerk-Kabels
1. Ziehen Sie die Kabel von oben in die Einbaudose ein.
– Verwenden Sie ausschließlich Geräte-Verbindungsdosen!
2. Kürzen Sie das Kabel, sodass es 90 mm in die Dose ragt.
3. Isolieren Sie das Kabel auf ca. 80 mm ab.
4. Setzen Sie den WLAN-Accesspoint in die Dose ein.
5. Ziehen Sie den 9-poligen Schraubklemmblock ab.
– Legen Sie die Adern gemäß dem Farbcode auf.
Klemmen
Hinweis
PoE kann ebenfalls auf Datenleitungen aufgesetzt werden.
Achten Sie dabei auf folgende Punkte:
– Paarschirmung und Verdrillung so lange wie möglich erhalten.
– Verdrillen Sie den Gesamtschirm.
– Verwenden Sie ggf. eine 1-mm-Aderendhülse.
– Gleiche Belegung im Rangierfeld und an der Dose beachten.
Betriebsanleitung | 1373-1-7965 / 2CKA001373B7965
Schirm
8 Braun
7 Weiß/Braun
5 Weiß/Blau
4 Blau
6 Grün
3 Weiß/Grün
2 Orange
1 Weiß/Orange
Montage und elektrischer

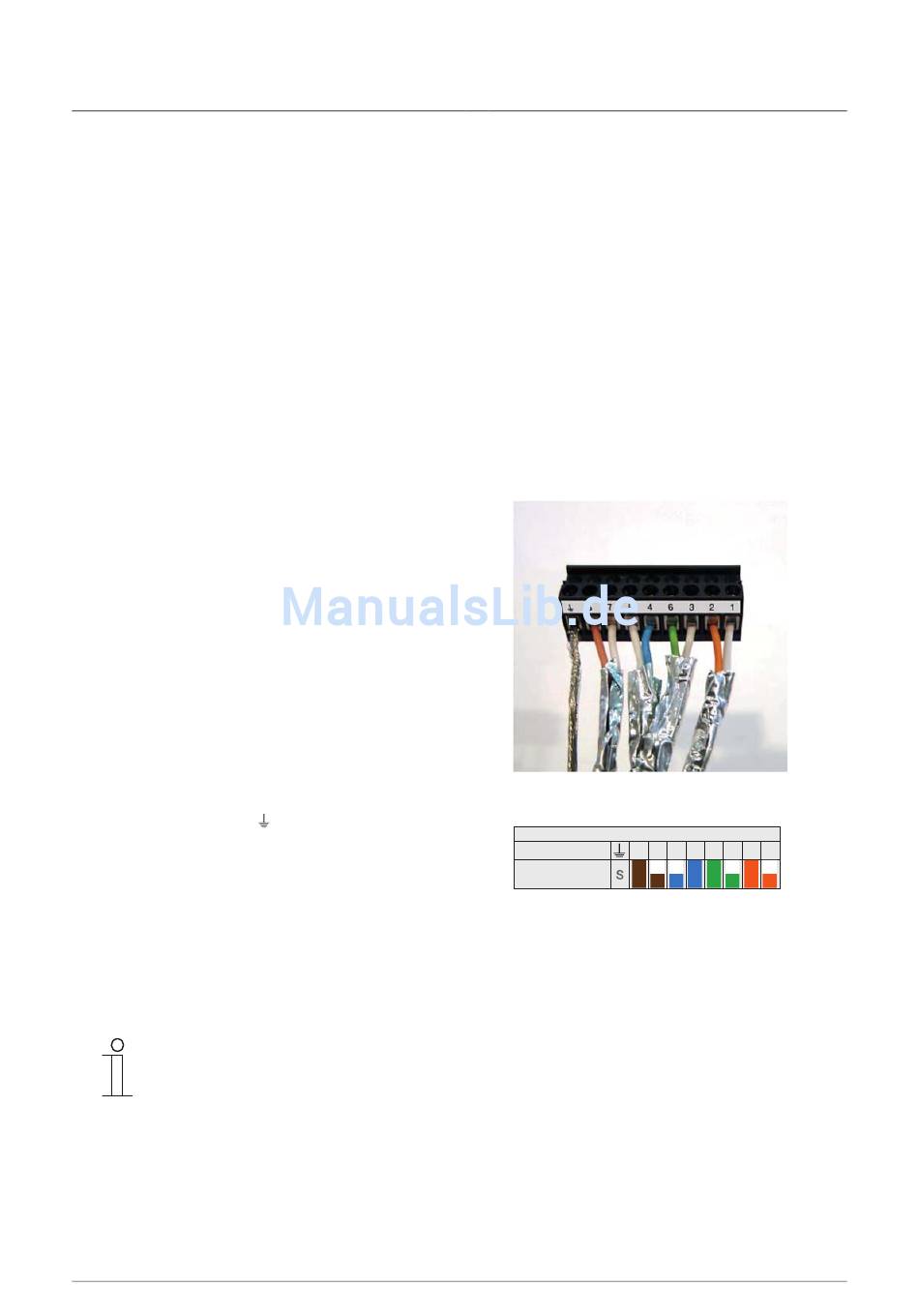

Abb. 12: Schraubklemmblock
Farbcode
8 7 5 4 6 3 2 1
Klemme
Belegung
Abb. 13: Farbcode
Anschluss
