inwerk Imperio Lift Corner Montageanleitung Seite 6

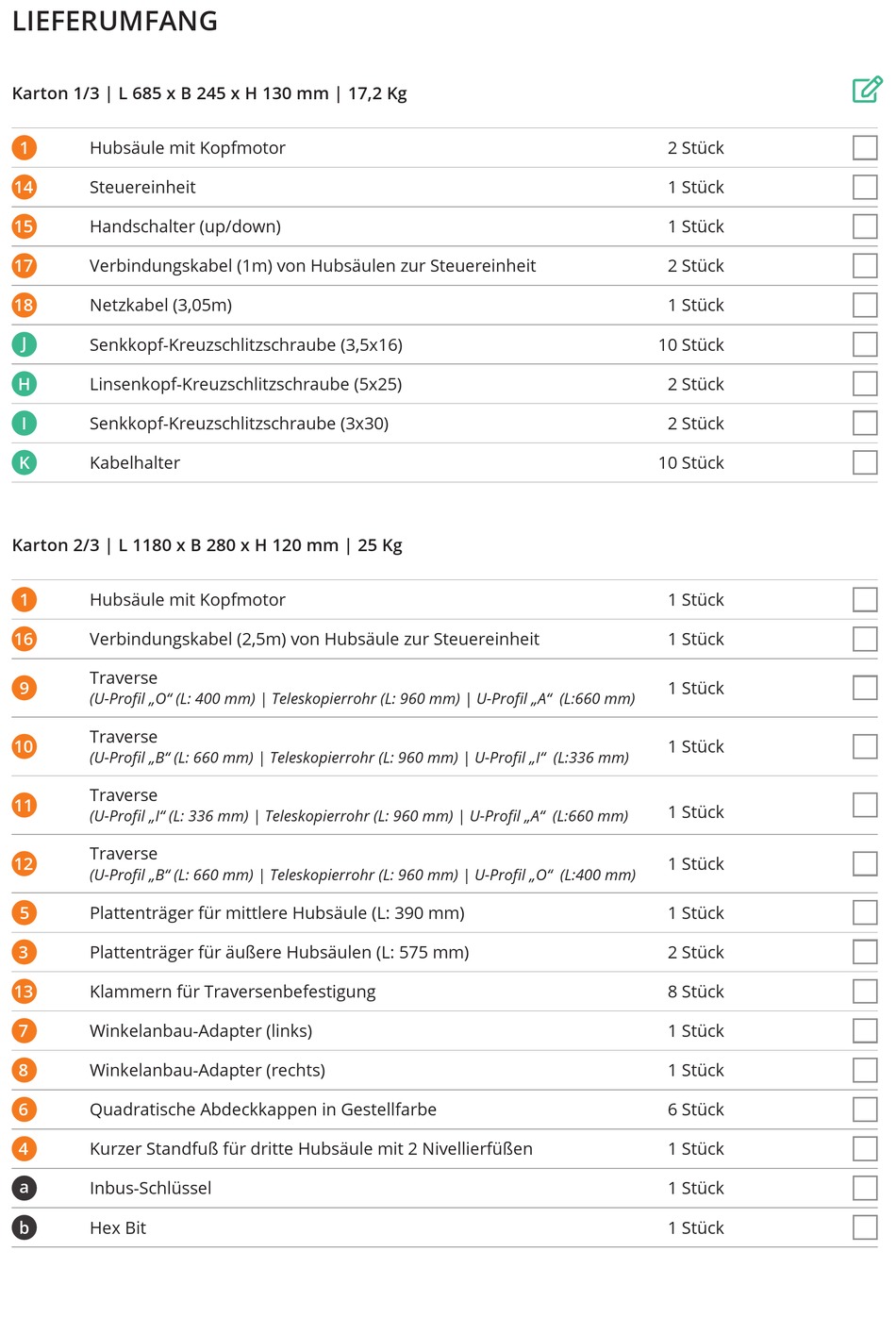

LIEFERUMFANG
Karton 1/3 | L 685 x B 245 x H 130 mm | 17,2 Kg
1 Hubsäule mit Kopfmotor
14 Steuereinheit
15 Handschalter (up/down)
17 Verbindungskabel (1m) von Hubsäulen zur Steuereinheit
18 Netzkabel (3,05m)
J
Senkkopf-Kreuzschlitzschraube (3,5x16)
H Linsenkopf-Kreuzschlitzschraube (5x25)
I Senkkopf-Kreuzschlitzschraube (3x30)
K Kabelhalter
Karton 2/3 | L 1180 x B 280 x H 120 mm | 25 Kg
1 Hubsäule mit Kopfmotor
16 Verbindungskabel (2,5m) von Hubsäule zur Steuereinheit
Traverse
9
(U-Profil „O" (L: 400 mm) | Teleskopierrohr (L: 960 mm) | U-Profil „A" (L:660 mm)
Traverse
10
(U-Profil „B" (L: 660 mm) | Teleskopierrohr (L: 960 mm) | U-Profil „I" (L:336 mm)
Traverse
11
(U-Profil „I" (L: 336 mm) | Teleskopierrohr (L: 960 mm) | U-Profil „A" (L:660 mm)
Traverse
12
(U-Profil „B" (L: 660 mm) | Teleskopierrohr (L: 960 mm) | U-Profil „O" (L:400 mm)
5 Plattenträger für mittlere Hubsäule (L: 390 mm)
3 Plattenträger für äußere Hubsäulen (L: 575 mm)
13 Klammern für Traversenbefestigung
7 Winkelanbau-Adapter (links)
8 Winkelanbau-Adapter (rechts)
6 Quadratische Abdeckkappen in Gestellfarbe
4 Kurzer Standfuß für dritte Hubsäule mit 2 Nivellierfüßen
a
Inbus-Schlüssel
b Hex Bit
2 Stück
1 Stück
1 Stück
2 Stück
1 Stück
10 Stück
2 Stück
2 Stück
10 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
2 Stück
8 Stück
1 Stück
1 Stück
6 Stück
1 Stück
1 Stück
1 Stück

