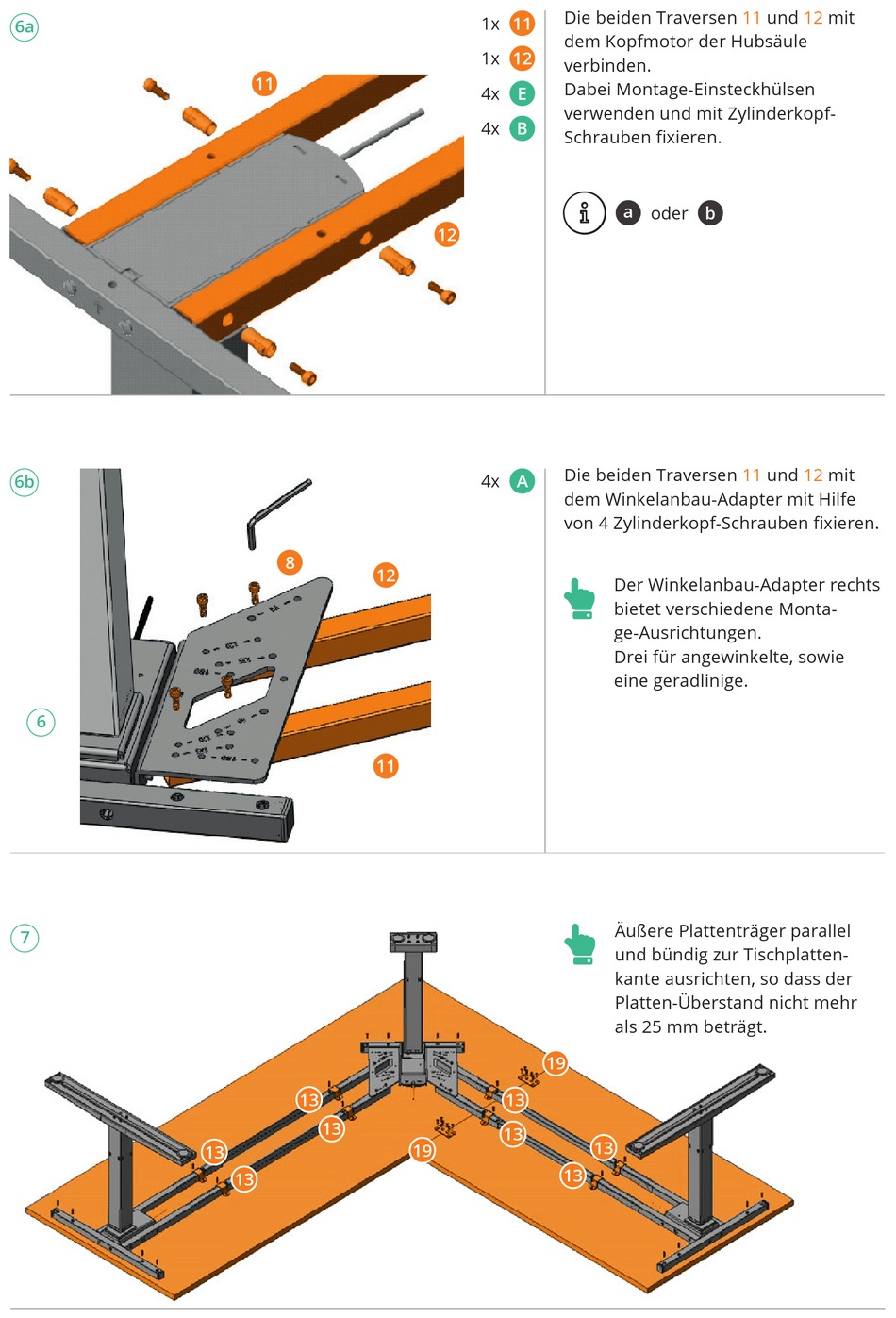

inwerk Imperio Lift Corner Montageanleitung Seite 12

6a
6b
6
7
11
8
13
13
13
13
1x 11
1x 12
4x E
4x B
12
4x A
12
11
13
13
19
Die beiden Traversen
dem Kopfmotor der Hubsäule
verbinden.
Dabei Montage-Einsteckhülsen
verwenden und mit Zylinderkopf-
Schrauben fixieren.
 
a
oder b
Die beiden Traversen
dem Winkelanbau-Adapter mit Hilfe
von 4 Zylinderkopf-Schrauben fixieren.
Der Winkelanbau-Adapter rechts

bietet verschiedene Monta-
ge-Ausrichtungen.
Drei für angewinkelte, sowie
eine geradlinige.
Äußere Plattenträger parallel

und bündig zur Tischplatten-
kante ausrichten, so dass der
Platten-Überstand nicht mehr
als 25 mm beträgt.
19
13
13
11 und 12 mit
11 und 12 mit
