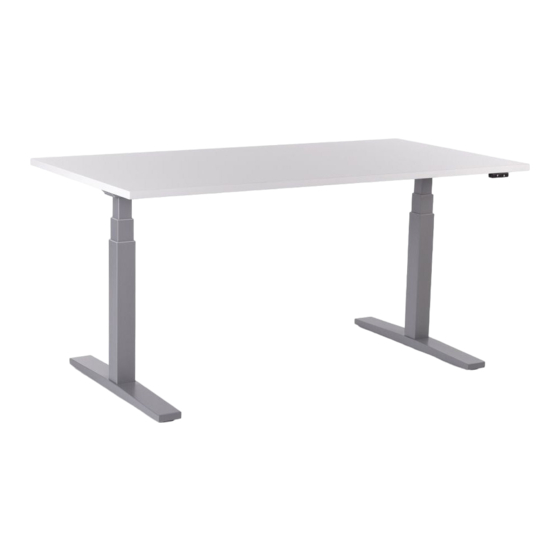

inwerk Imperio Lift O Montage- Und Bedienungsanleitung
Verwandte Anleitungen für inwerk Imperio Lift O
Inhaltszusammenfassung für inwerk Imperio Lift O

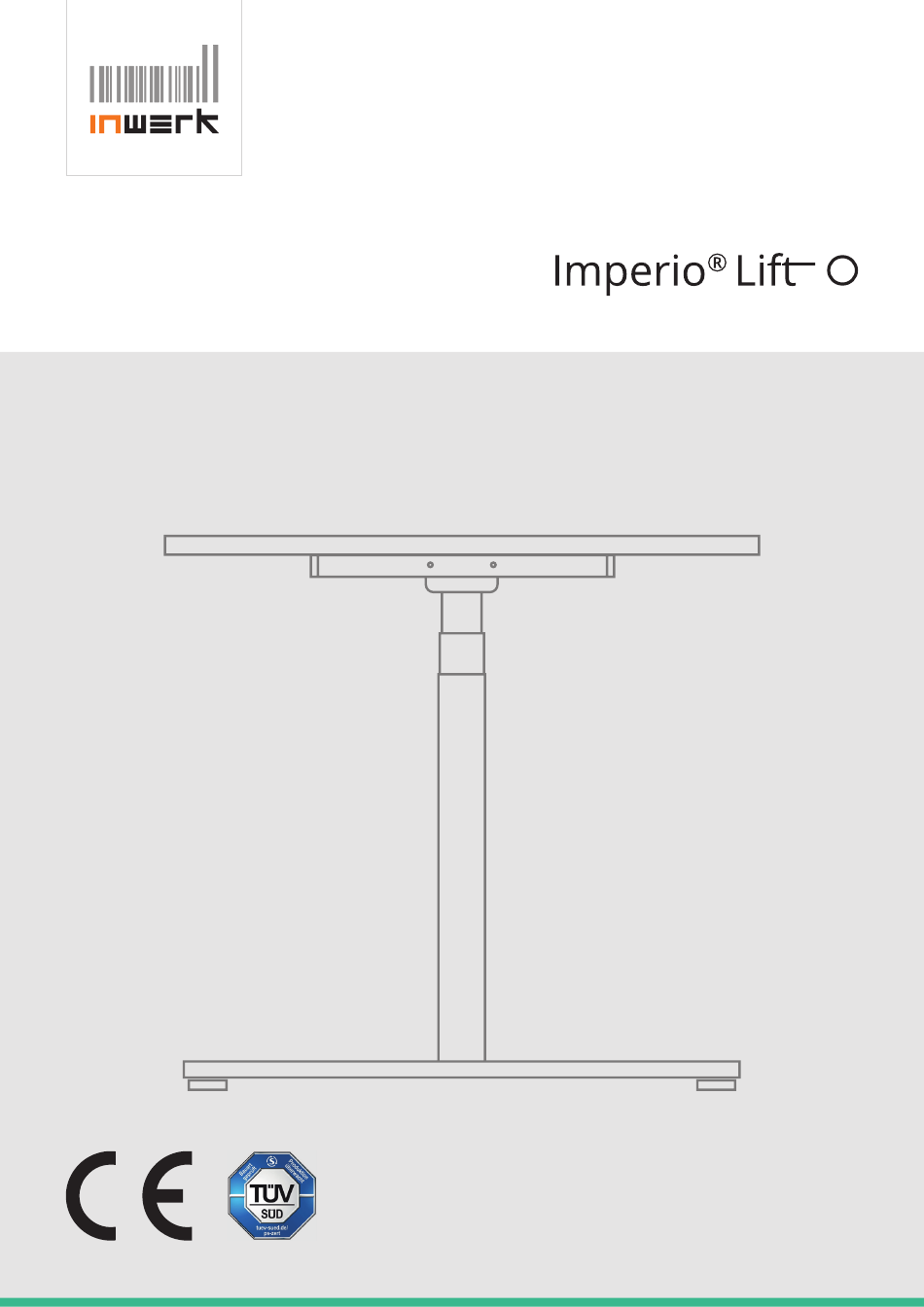

- Seite 1 03|2021 MONTAGE- UND BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für einen Imperio Lift entschieden haben. ® Ergonomisches Schreibtischgestell für Geschäftsräume Konform mit europäischen Normen und Richtlinien (EN 527)
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINES Bedeutung der Anleitung Sachgemäße Verwendung Unsachgemäße Verwendung Einzuhaltende Gesetze, Richtlinien, Normen FCC-Informationen digitaler Geräte der Klasse B (Netzgeräte) SICHERHEITSHINWEISE Symbole und Hinweiserklärungen Organisatorische Maßnahmen Empfohlene Sicherheitsmaßnahmen Hinweise zur Montage Transport und Montage Sicherheits- und Vorsichtsmaßnahmen Gefahren durch Elektrizität Benutzung des Tisches Besondere Gefahrenstellen Hinweise für den Notfall... -
Seite 3: Allgemeine Hinweise
ALLGEMEINE HINWEISE • Erneute Ausrichtung oder Verlegung der Empfangsantenne • Abstand zwischen dem Gerät und Empfänger vergrößern • Das Gerät mit einer Steckdose eines anderen Stromkreises verbinden Bedeutung der Anleitung • Bei weiter auftretenden Störungen bitte einen Fachmann zu Für einen sicheren Umgang und störungsfreien Betrieb sind Rate ziehen grundlegende Sicherheitshinweise und Vorschriften zu beachten. -
Seite 4: Sicherheits- Und Vorsichtsmaßnahmen
Vorkommnisse wie fremde Geräusche, Qualm, werden. Rauch, usw. am Gestell entstehen sollten. Bitte den Inwerk- Service kontaktieren und nur auf Anweisung am Tisch- Kinder können die vom elektrisch verstellbaren Tischgestell gestell Änderungen vornehmen oder Teile austauschen. -
Seite 5: Betriebs- Und Montageanleitung Lesen Und Aufbewahren
Wird der Tisch an Dritte weitergegeben, bitte diese Montage- und Bedienungsanleitung aushändigen. Eine digitale Fassung ist in 90° - 120° der Produktansicht unter Inwerk-bueromoebel.de im Download-Bereich als PDF erhältlich. Achtung 90° - 120°... -
Seite 6: Lieferumfang
LIEFERUMFANG Karton 1/2 | L 685 x B 245 x H 130 mm | 17,2 Kg Hubsäule mit Kopfmotor 2 Stück Steuereinheit 1 Stück Verbindungskabel (1m) von Hubsäulen zur Steuereinheit 2 Stück Netzkabel (3,05m) 1 Stück Handschalter (up/down) 1 Stück Senkkopf-Kreuzschlitzschraube (3,5x16) 10 Stück für Plattenstärke 25mm... -
Seite 7: Alle Teile Im Überblick
Zusätzlich empfohlene Werkzeuge Kreuzschraubendreher PZ1 Akkuschrauber Montage mit 2 Personen empfehlenswert LIEFERUMFANG (teilweise vormontiert) (5x15) (5x20) -
Seite 8: Überblick Gestellmontage
ÜBERBLICK GESTELLMONTAGE... -
Seite 9: Montage Der Fußausleger
MONTAGEANLEITUNG Hubsäule auf den Kopfmotor drehen und vorsichtig auf dem Boden abstellen. Fußausleger auflegen, Schrauben eindrehen und im Wechsel diagonal gegenüberliegend festziehen. Nivellierfüße eindrehen, falls nicht schon montiert. Den beschriebenen Vorgang an beiden Hubsäulen vornehmen. oder Plattenträger (L: 575 mm) mit den Hubsäulen verschrauben. -
Seite 10: Montage Plattenträger Kurze Tischseite
Die beiden Traversen (A) und mit dem Kopfmotor der Hubsäule verbinden. Diese werden bitte so ausgerichtet, dass die Schraubengewinde für die Innensechskant-Madenschraube nach unten zu den Fußauslegern gerichtet sind. Sofern die Montage-Einsteckhülsen bereits vormontiert sind, direkt mit den Zylinderkopf-Schrauben fixieren. Das Hubsäulenpaar zueinander stellen und die U-Teleskopschienen mindestens bis zur 1. -
Seite 11: Montage Tischplatte
Tischplatte auf den Fußboden legen. Bitte darauf achten, dass diese dabei nicht beschädigt oder verkratzt wird. Das Tischgestell aufsetzen und exakt ausrichten. Das Gestell kann so breit teleskopiert werden, dass es fl ächenbündig mit der Tischkante abschließt. Idealerweise beträgt der Plattenüber- Gestell vermitteln stand 0 bis 25 mm. -
Seite 12: Montage Der Elektronischen Bauteile
MONTAGE DER ELEKTRISCHEN BAUTEILE Die Steuereinheit wird mit ca. 6 cm Abstand vom U-Profil mittig auf der Tischplatte angebracht. Wegen der Länge des Verbindungskabels sollte sich die Anschlussbuchse der Steuer- einheit auf der Seite wie der zu montierende Handschalter befinden. - Seite 13 Die Steuereinheit wird mit 2 Schrauben an der Tischplatte befestigt. Sofern ein Kabelsammler montiert werden soll, bitte den Abstand von oder 2x 6 cm zum U-Profil einhalten. Es wird ein Kreuzschrauben- dreher oder Akkusschrauber benötigt. Schrauben bitte nur handfest ...
-
Seite 14: Bedienungsanleitung
BEDIENUNGSANLEITUNG ZUERST RESET Vor Inbetriebnahme muss der Tisch resettet werden. Bitte vor dem RESET unbedingt alle Steckverbindungen auf korrekten Sitz überprüfen. RESET: Beide Taster am Handschalter für ca. 5-7 s gleichzeitig gedrückt halten, bis die Hubsäulen sich bewegen. Das Gestell fährt langsam zur untersten Position und dann wieder etwas nach oben. -
Seite 15: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Anleitungsversion Imperio Lift – 10.03.2021 Baujahr 2021 Ursprungsland System 2-stufig Material Stahl und Kunststoff Hub (max.) 65 cm Max. Traglast ohne Tischplatte 105 Kg Max. Traglast inkl. Tischplatten 80 Kg Eigengewicht ± 32 Kg Geschwindigkeit bei 80 Kg Last ±... -
Seite 16: Abmessungen
Abmessungen... -
Seite 17: Typenschilder
Bedienung durch eine Person selbständig bewegen, bitte die Sicherheitshinweise auf den Gefahrenzone verlassen und ein Eingreifen vermeiden sowie Seiten 3 - 5 beachten direkt den Netzstecker ziehen. Bitte den Inwerk-Service kontaktieren und solange auf den Einsatz des Arbeitstisches und insbesondere: verzichten, bis dieser vollständig und fachmännisch erfolgreich repariert wurde. -
Seite 18: Störungsbehebung
Hubsäule einmal an Buchse 1 angeschlos- sen wurde. Nach jedem Tausch ein Reset durchführen • Bei Misserfolg: neue Hubsäule(n) bei Inwerk-Service anfordern, wenn bei einer oder mehreren kein Reset ausgelöst werden kann Gestell fährt entweder nur hoch oder Prüfen, ob am Handschalter der •... -
Seite 19: Konformitätserklärung
EG - KONFORMITÄTSERKLÄRUNG Hiermit erklären wir Inwerk GmbH Krefelder Str. 78 - 82 40670 Meerbusch 02159 - 69 640 - 0 inwerk-bueromoebel.de info@inwerk.de in eigener Verantwortung, dass dieses Gerät Geräteart: Steh-Sitz-Arbeitstisch Typenbezeichnung: Imperio Lift Rundrohr Baujahr:... -
Seite 20: Wir Helfen Ihnen Gerne Weiter
WIR HELFEN IHNEN GERNE WEITER Senden Sie uns einfach eine E-Mail an service@inwerk.de Telefonisch erreichen Sie uns unter: +49 2159 69640-0. www.inwerk.de...
