inwerk Imperio Lift Corner Montageanleitung Seite 9

MONTAGEANLEITUNG
1
2 x 2 x
2
2 x 2 x

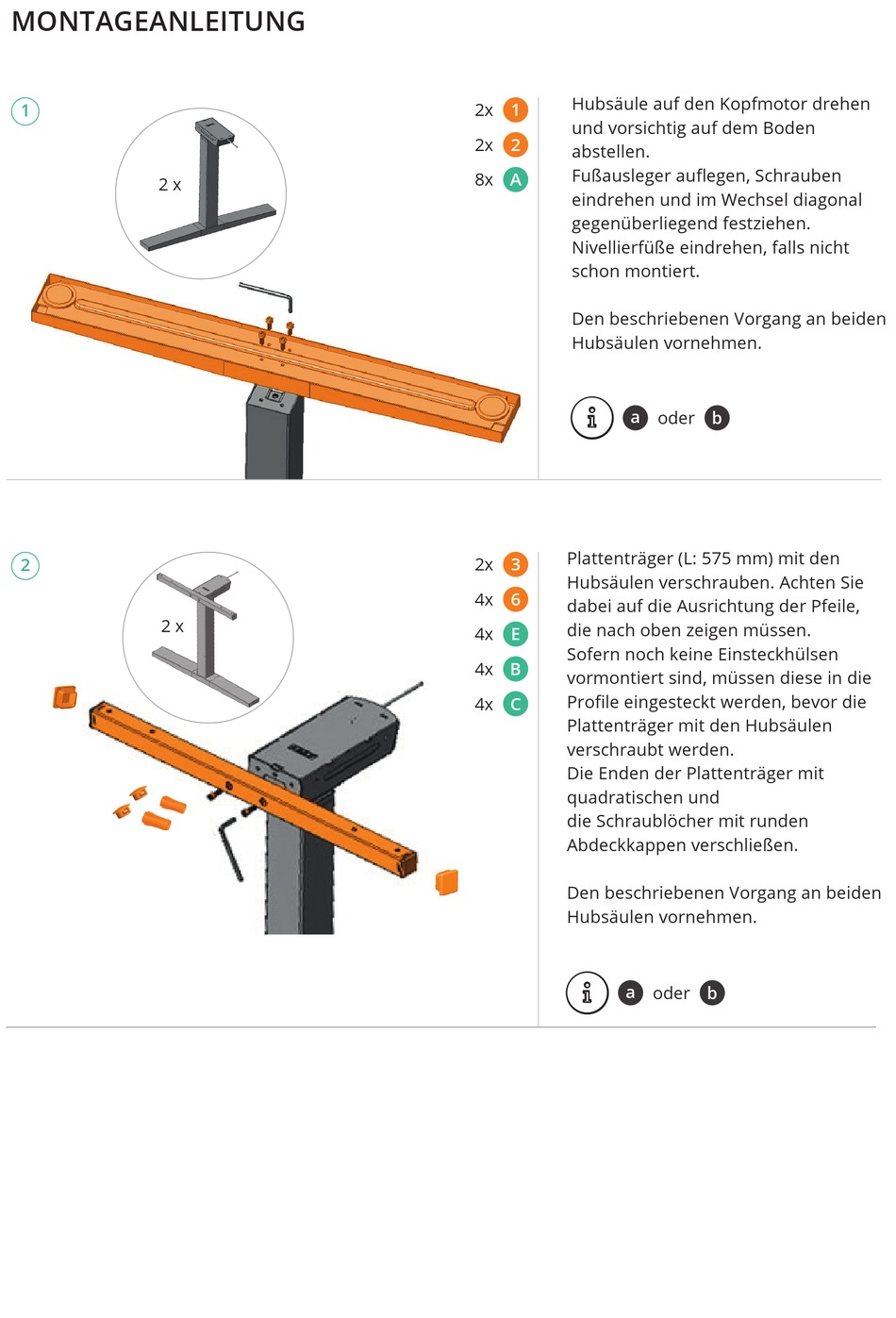

Hubsäule auf den Kopfmotor drehen
2x 1
und vorsichtig auf dem Boden
2x 2
abstellen.
Fußausleger aufl egen, Schrauben
8x A
eindrehen und im Wechsel diagonal
gegenüberliegend festziehen.
Nivellierfüße eindrehen, falls nicht
schon montiert.
Den beschriebenen Vorgang an beiden
Hubsäulen vornehmen.
 
a
Plattenträger (L: 575 mm) mit den
2x 3
Hubsäulen verschrauben. Achten Sie
4x 6
dabei auf die Ausrichtung der Pfeile,
die nach oben zeigen müssen.
4x E
Sofern noch keine Einsteckhülsen
4x B
vormontiert sind, müssen diese in die
Profi le eingesteckt werden, bevor die
4x C
Plattenträger mit den Hubsäulen
verschraubt werden.
Die Enden der Plattenträger mit
quadratischen und
die Schraublöcher mit runden
Abdeckkappen verschließen.
Den beschriebenen Vorgang an beiden
Hubsäulen vornehmen.
 
a
oder b
oder b
