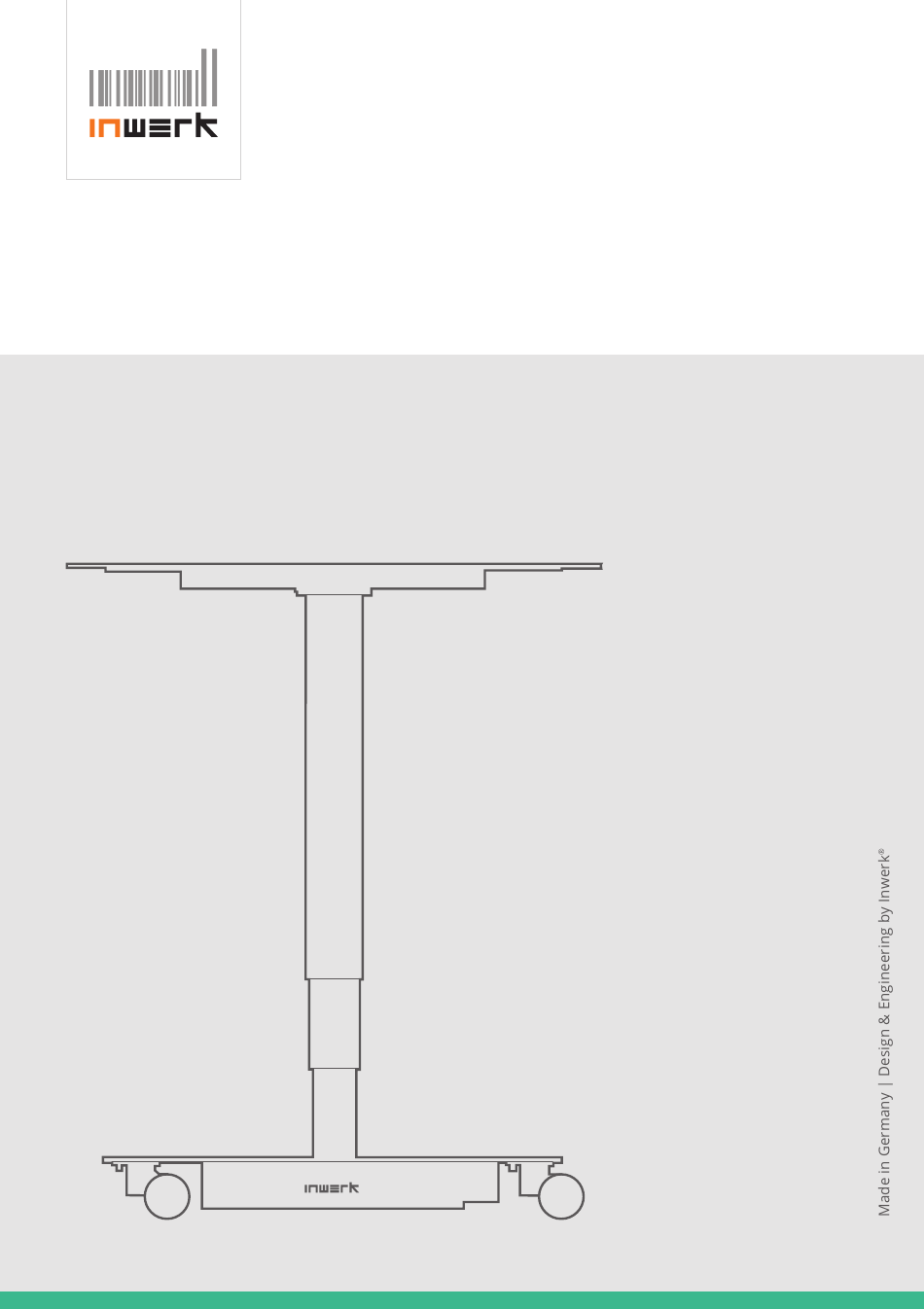

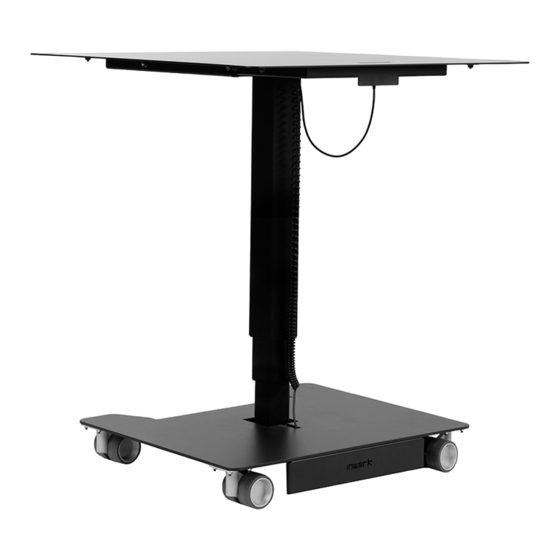

- Seite 1 2020 TurnTab le MONTAGE- UND BEDIENUNGSANLEITUNG...
-
Seite 2: Das Sollten Sie Wissen
VIELEN DANK, DASS SIE SICH FÜR EINEN TURNTABLE ENTSCHIEDEN HABEN. BEDIENUNGSANLEITUNG ZUERST RESET Vor Inbetriebnahme muss der TurnTable resettet werden. RESET: Beide Taster am Handschalter für ca. 6 Sekunden gleichzeitig gedrückt halten. Die Hubsäule fährt langsam nach unten und wieder etwas nach oben. -
Seite 3: Lieferumfang
LIEFERUMFANG Paket 1 Benötigte Werkzeuge 1x Bodeneinheit mit Rollen Inbusschlüssel M6 2x Abdeckwinkel zur Halterung Schraubenschlüssel M6 von Steuereinheit / Kabeln Optionales Zubehör Paket 2 Mehrfach-Steckdosenleiste mit 1x Hubsäule inkl. Motor 3 m Spiralkabel und 1x Bedienelement mit Spiralkabel 2x USB-Charger 1x Motorkabel Akku für Hubtechnik 1x Netzkabel 230 V... - Seite 4 Spiralkabel mit Bedienelement vor der Montage der Hubsäule durch die Aussparung in der Bodenplatte führen. Hubsäule mit Motorgehäuse nach unten zeigend vorsichtig in die Bodenplatte einsetzen und festschrauben. 4x M6x12 Unterleg- Zylinderkopf- schraube scheibe Hubsäule und Steuereinheit verkabeln. Bedienelement anschließen. Die Form der Stecker sichert die richtige Verkabelung.
- Seite 5 Optionaler Montageschritt: Mehrfachsteckerleiste mit USB Charger seitlich auf die Gewindebolzen stecken und festschrauben. 2x M6 Schrauben- mutter Kabelüberlängen hinter den eingehängten Winkelblechen verlegen. Winkelbleche festschrauben. 2x M6 Schrauben- mutter Fertig vormontiertes Board mit Klappmechanik auf die Hubsäulen setzen und mehrfach über Kreuz anschrauben.
- Seite 6 Bedienelement an der Rückseite des Boards befestigen/kleben. Spiralkabel in die Aussparung des Rahmens eindrücken. Hubsäule resetten. Ihr elektrisch höhenverstellbarer Turn Table ist nun betriebsbereit. Tipp: Um Stossverletzungen zu vermeiden, empfehlen wir die Montage des Kantenschutzgummis.
- Seite 7 Multistifte zur Sicherung wie in nebenstehender Abb. gezeigt positionieren. Der magnethaftende Multistift verhindert ein unbeabsichtigtes Abklappen des Boards. Bei hochgeklapptem Board kann der Multistift als Halter für z. B. Flipchartpapier fl exibel positioniert werden.
-
Seite 8: Wir Helfen Ihnen Gerne Weiter
WIR HELFEN IHNEN GERNE WEITER Senden Sie uns einfach eine E-Mail an service@inwerk.de Telefonisch erreichen Sie uns unter: +49 2159 69640-0. Prüfzertifi kate Antrieb TÜV Rheinland: Desk Table Product Test, Report 15088213/SHF/01-02, ANSI/BIFMA X5.5:2014 TÜV Süd: EN 55014-1:2006/A2:2011, EN 55014-2:1997/A2:2008, EN 61000-3-2:2014, EN 61000-3-3:2013 TÜV Süd: EN 61558-2-16:2009/A1:2013 and EN 61558-1:2005/A1:2009...
