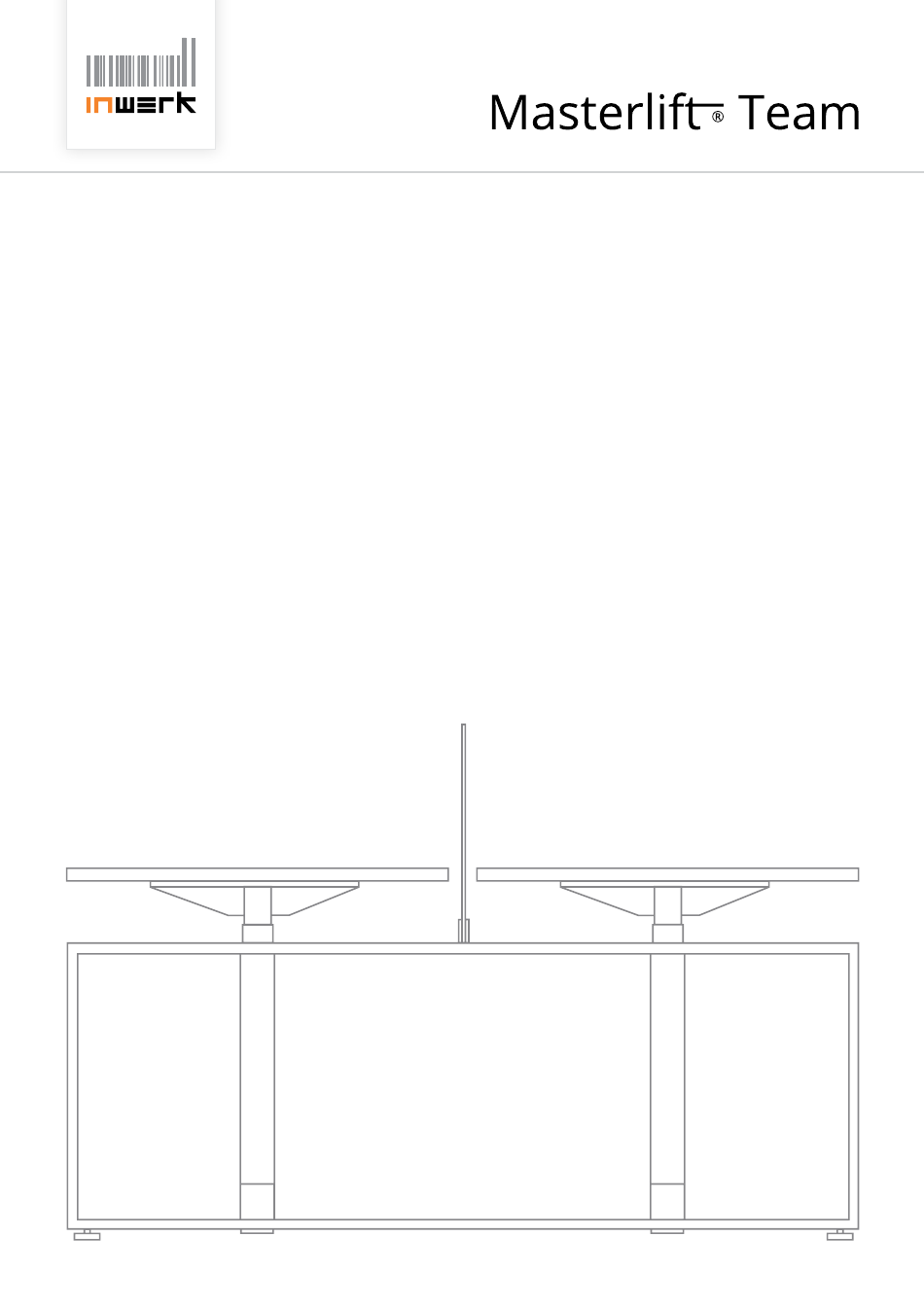

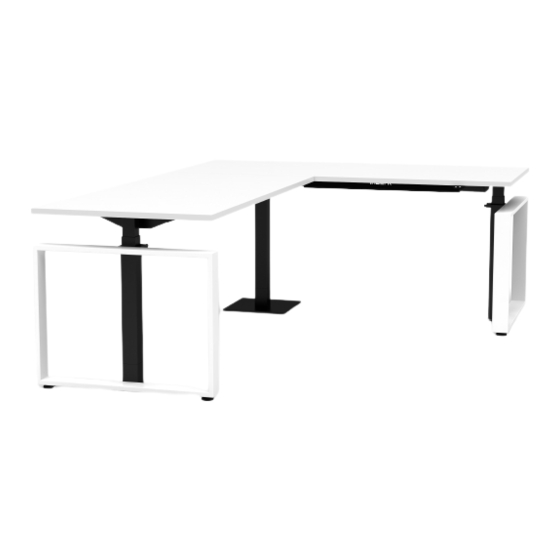

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für einen Masterlift entschieden haben. ®...
- Seite 2 Tisch fährt nach unten. Das sollten Sie wissen • Kollisionssensor: Der Masterlift stoppt die Fahrt bei Auffahren auf ein Hindernis und bewegt sich ein Stück in die Gegenrichtung. • Die Schrauben von Zeit zu Zeit auf festen Sitz prüfen, die Kabel auf Schadfreiheit prüfen.
- Seite 3 MONTAGEANLEITUNG Lieferumfang Paket 1/2 und 2/2: Benötigte Werkzeuge: 4x Hubsäulen inkl. Motor und Adapter Kreuzschraubendreher PZ2, 2x Seitenteil Akkuschrauber (empfehlenswert) 4x Plattenträger Inbusschlüssel M6 2x Steuerung inkl. Kabel 2x Handschalter Montage mit 2 Personen empfehlenswert. 2x Kabelkanal 4x Nivelliergleiter 4x Gummikappen für harte Böden 2x Trennwandadapter, 4x Senkkopfschraube M4x15, 2x Madenschraube (Kunststoff) Schrauben:...
- Seite 4 Säulen vorsichtig auf das Seiten- teil auflegen. Kabel wie in Ab- bildung ausrichten. Schrauben unten handfest eindrehen. Metallbügel oben in Seitenteil einstecken. Mit zwei Schrauben anziehen. Jetzt die vier Schrauben am Säulenende festziehen. Nivellierfüße eindrehen. Für harte Böden Gummikappen aufstecken. 8x Zylinder- 16x Senk- kopfschraube...
- Seite 5 Tischplatten bündig zum Gestell auflegen. Sicherheitsabstand zwischen den Tischplatten beachten. Tischplatten fest verschrauben. 32x Senkkopfkreuzschlitz- schraube 5x25 (für Plattenträger) 20x Linsenkopfkreuzschlitz- schraube 5x20 (für Kabelkanal) Hubsäulen und Steuereinheit ver- kabeln. Die Form der Stecker er- möglicht die richtige Verkabelung. Handschalter an gewünschter Positionen festschrauben.
- Seite 6 Tisch über Nivellierfüße ausrichten. Optional: Montage der Tischtrennwand Trennwandadapter montieren. 4x Senkkopfschraube M4x15 Trennwand einstecken und ausrichten. Trennwand mit den beiden Madenschrauben feststellen.
-
Seite 7: Störungsbehebung
Vor Inbetriebnahme: RESET! (siehe erste Seite) STÖRUNGSBEHEBUNG Problem Kontrolle Maßnahme Tisch lässt sich nicht Liegt der Anschluss an der Eventuell mit einem anderen verfahren. korrekten Spannung an? Verbraucher, z.B. einer Lampe prüfen. Sind alle Anschlüsse korrekt? Alle Anschlüsse neu einstecken. Das Tischgestell läuft unregelmäßig Visuelle Kontrolle Reset... -
Seite 8: Weitere Optionen
Wir helfen Ihnen gerne weiter! Senden Sie uns einfach eine E-Mail an service@inwerk.de. Telefonisch erreichen Sie uns unter: +49 2159 69640-0. Weitere Optionen: PC-Halter Kabelsammler 1. Mit vier vorhandenen 1. Alle Kabel anschließen Schrauben an der 2. Kabelsammler mit vier...
