Kampmann Ultra Montageanleitung Seite 2

Ultra
Montageanleitung
2.4 Personalanforderungen - Qualifikationen
Fachkenntnisse
Die Montage dieses Produkts setzt Fachkenntnisse im Bereich Heizung, Kühlung, Lüftung, Instal-
lation und Elektrotechnik voraus.
Schäden, die aus einer unsachgemäßen Montage entstehen, hat der Betreiber oder Installateur
zu tragen. Der Installateur dieses Geräts soll aufgrund seiner fachlichen Ausbildung ausreichen-
de Kenntnisse besitzen über
Sicherheits- und Unfallverhütungsvorschriften
Länderspezifische Richtlinien und anerkannte Regeln der Technik, z. B. VDE-Bestimmungen,
DIN- und EN-Normen.
VDI 6022; zur Einhaltung der Hygieneanforderungen (falls erforderlich) ist eine Schulung des
Wartungspersonals nach Kategorie B (u.U. Kategorie C) notwendig
2.5 Persönliche Schutzausrüstung
Persönliche Schutzausrüstung dient dazu, Personen vor Beeinträchtigungen der Sicherheit und
Gesundheit bei der Arbeit zu schützen. Grundsätzlich gelten die am Einsatzort geltenden Unfall-
verhütungsvorschriften.
3 Transport, Lagerung und Verpackung
3.1 Allgemeine Transporthinweise
Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen.
Bei äußerlich erkennbarem Transportschaden wie folgt vorgehen:
Lieferung nicht oder nur unter Vorbehalt entgegennehmen.
Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs
vermerken.
Reklamation beim Spediteur einleiten.
HINWEIS!
Gewährleistungsansprüche können nur innerhalb der geltenden Reklamationsfris-
ten geltend gemacht werden. (Nähere Informationen unter den AGBs auf der
Kampmann Website)
HINWEIS!
Zum Transport des Geräts sind 2 Personen erforderlich. Beim Transport persönli-
che Schutzkleidung tragen. Geräte nur beidseitig tragen und nicht an Leitungen/
Ventilen anheben.
HINWEIS!
Sachschäden durch unsachgemäßen Transport!
Bei unsachgemäßem Transport können Transportstücke fallen oder umstürzen.
Dadurch können Sachschäden in erheblicher Höhe entstehen.
Beim Abladen der Transportstücke, bei Anlieferung sowie bei innerbetriebli-
chem Transport vorsichtig vorgehen und die Symbole und Hinweise auf der
Verpackung beachten.
Nur die vorgesehenen Anschlagpunkte verwenden.
Verpackungen erst kurz vor der Montage entfernen.
4 Montage und Anschluss
4.1 Voraussetzungen an den Aufstellort
Das Gerät nur montieren, wenn folgende Bedingungen erfüllt sind:
Die Wand/ Decke muss ausreichend tragfähig sein, um das Gewicht des Geräts aufzunehmen.
Die sichere Aufhängung bzw. der sichere Stand des Geräts ist gewährleistet.
Der Luftstrom muss ungehindert zirkulieren können.
Bauseitig sind ausreichend dimensionierte Anschlüsse für den Wasserzu- und -ablauf vorhan-
den.
Bauseitig steht elektrische Energieversorgung zur Verfügung.
Falls notwendig, ist ein bauseitiger Kondensatanschluss mit ausreichendem Gefälle vorhan-
den.

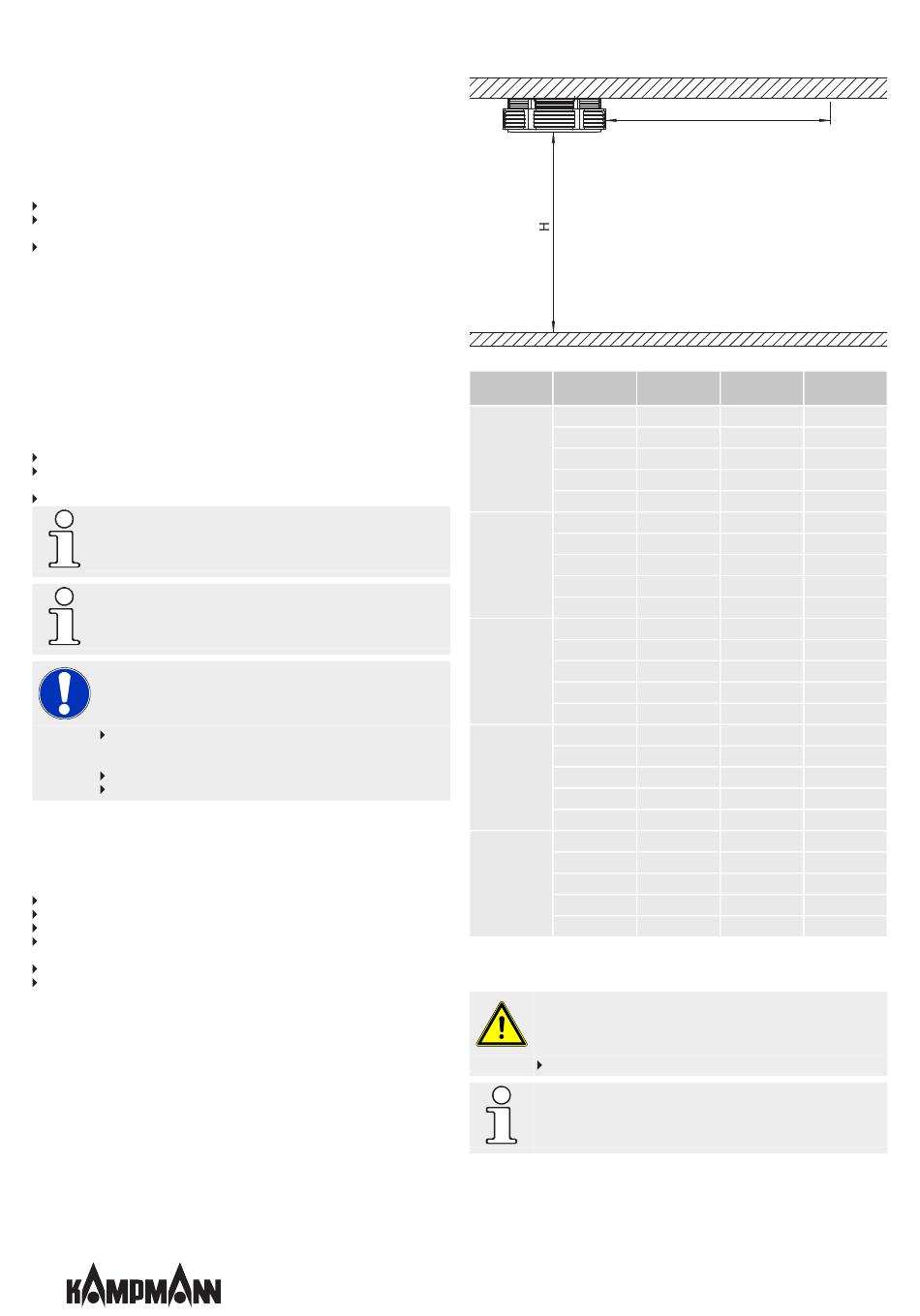

4.2 Montagehöhe und Wurfweiten
Bei der Aufhängung die maximalen Montagehöhen und Wurfweiten beachten! Auf eine schwin-
gungsfreie Aufhängung achten (ggf. Gummischwingelemente einsetzen).
2
Maximale Montagehöhen und Wurfweiten
Typenreihe Spannung [V] Drehzahl [min
10 940
8 795
73_ _58 6 650
4 505
2 365
10 1070
8 950
84_ _58 6 730
4 490
2 280
10 1000
8 890
85_ _58 6 700
4 480
2 260
10 680
8 550
96_ _56 6 410
4 270
2 100
10 1000
8 800
96_ _58 6 580
4 370
2 170
4.3 Montage
Für die Montage werden 2 Personen benötigt.
VORSICHT!
Verletzungsgefahr durch scharfe Gehäusebleche!
Die inneren Gehäusebleche besitzen zum Teil scharfe Kanten.
Schutzhandschuhe tragen.
HINWEIS!
Waagerechte Montage von Geräten!
Bei der Montage der Geräte auf eine exakt waagerechte Position des Geräts ach-
ten, um einen einwandfreien Betrieb zu gewährleisten.
W
-1
] Max. Montage- Wurfweite W [m]
höhe H [m]
2,5 4,3
2,4 3,9
2,4 3,5
2,3 3,1
2,3 2,7
2,9 4,8
2,7 4,4
2,4 3,4
2,4 2,4
2,3 1,5
3,4 5,6
3,2 5,2
3,0 4,6
2,7 3,9
2,4 3,1
3,6 5,7
3,4 5,1
3,2 4,4
3,0 3,8
2,7 3,0
4,1 7,2
3,8 6,2
3,5 5,2
3,2 4,2
2,8 3,3
