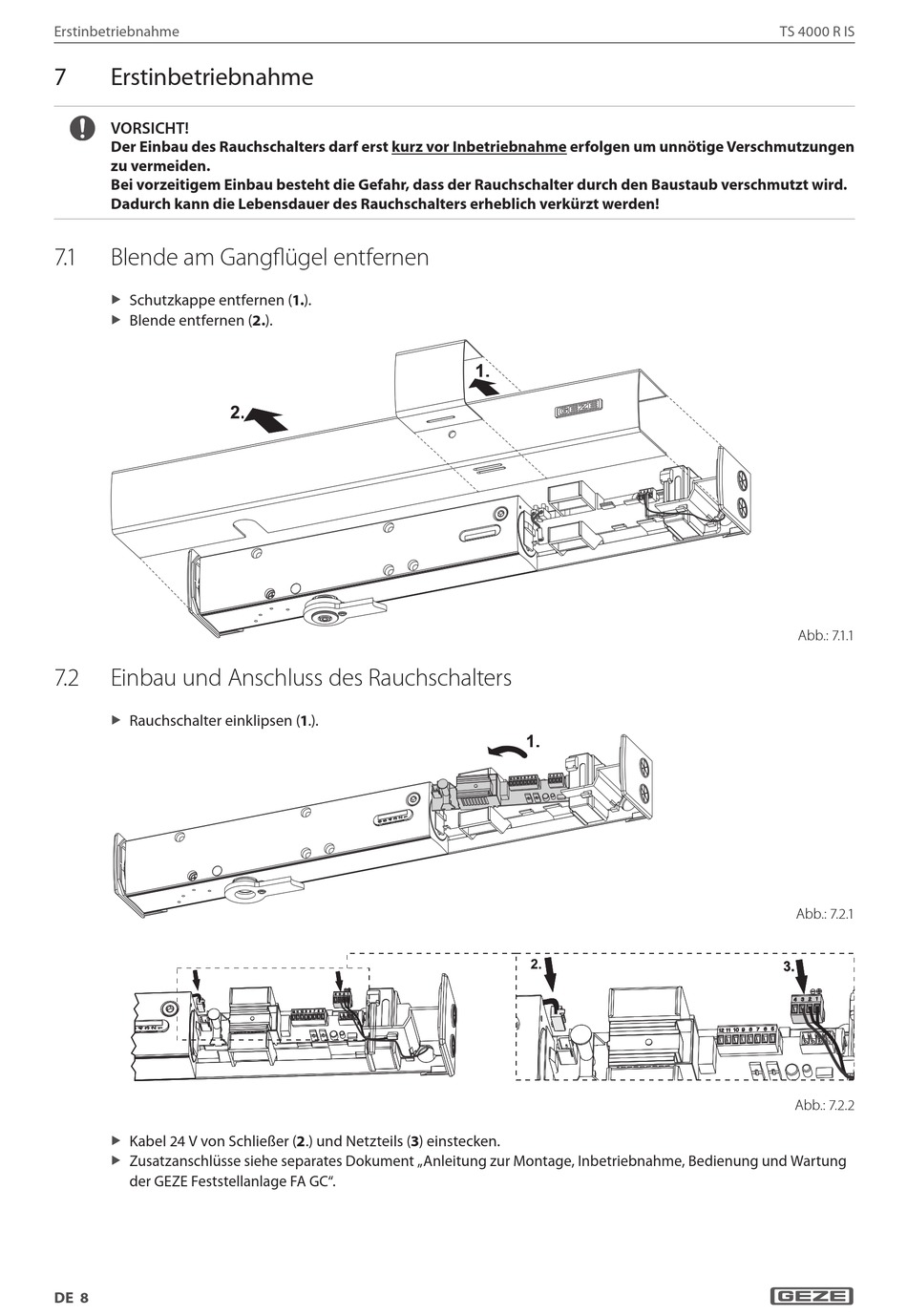

Blende Am Gangflügel Entfernen; Einbau Und Anschluss Des Rauchschalters - GEZE TS 4000 R IS Montageanleitung

Erstinbetriebnahme
7 Erstinbetriebnahme
VORSICHT!
Der Einbau des Rauchschalters darf erst kurz vor Inbetriebnahme erfolgen um unnötige Verschmutzungen
zu vermeiden.
Bei vorzeitigem Einbau besteht die Gefahr, dass der Rauchschalter durch den Baustaub verschmutzt wird.
Dadurch kann die Lebensdauer des Rauchschalters erheblich verkürzt werden!
7. 1 Blende am Gangflügel entfernen
Schutzkappe entfernen (1.).
X
X
Blende entfernen (2.).
X
X
7.2

Einbau und Anschluss des Rauchschalters

Rauchschalter einklipsen (1.).
X
X
Kabel 24 V von Schließer (2.) und Netzteils (3) einstecken.
X
X
Zusatzanschlüsse siehe separates Dokument „Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung
X X
der GEZE Feststellanlage FA GC".
DE 8
TS 4000 R IS
Abb.: 7.1.1
Abb.: 7.2.1
Abb.: 7.2.2
