Installation De L'écran Plat Sur La Plaque Murale - Peerless Paramount Pf650 Installation Und Montage

Montage et démontage de l'écran plat

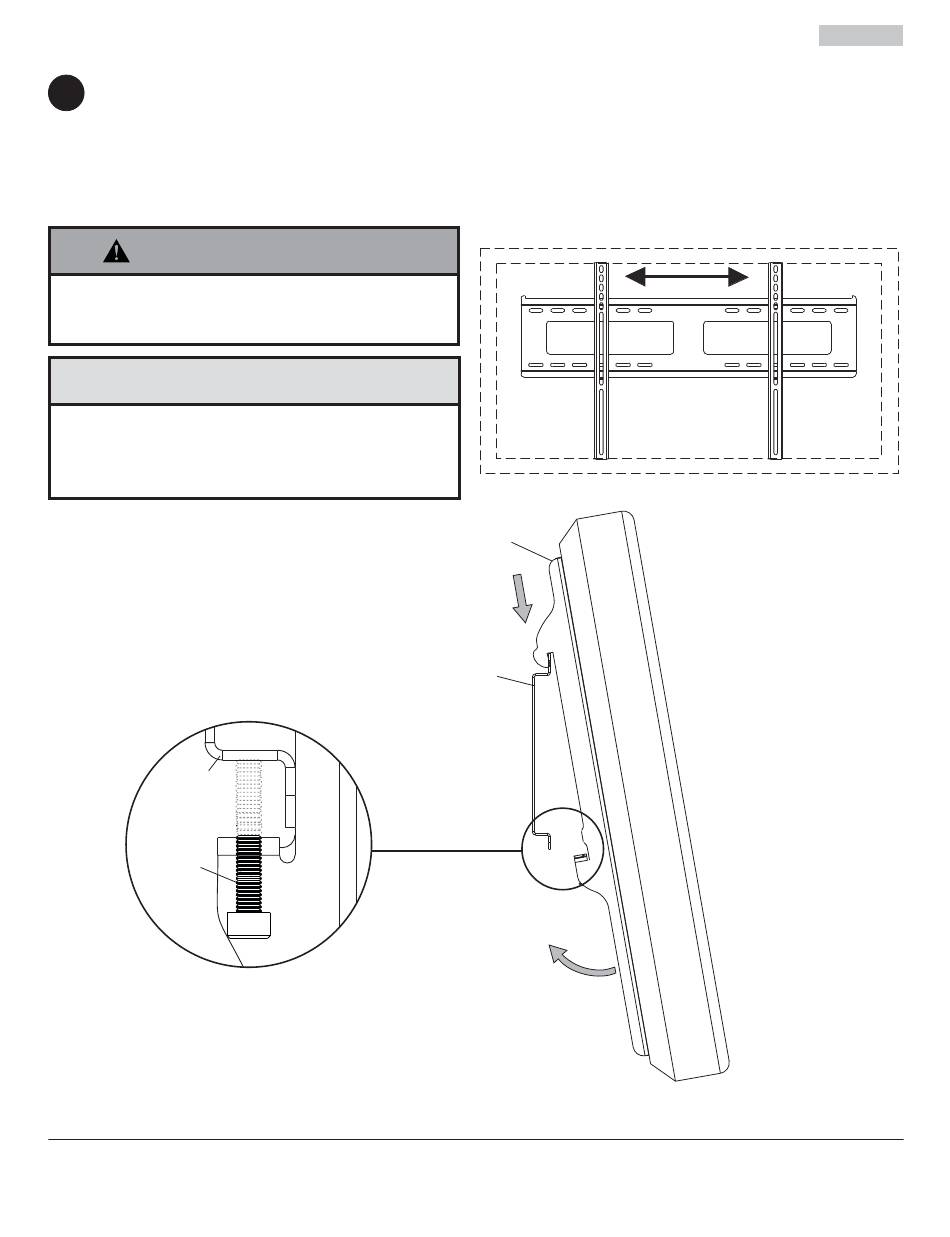

Accrochez les supports adaptateurs (BB) sur la plaque murale (AA). Ensuite, faites pivoter lentement l'écran
3
vers l'intérieur, comme illustré. À l'aide de la clé hexagonale (EE), tournez les vis de sécurité dans le sens horaire
au moins six fois pour empêcher l'écran de se détacher, comme illustré sur le plan détaillé 1 de la fi gure 3.1. Au
besoin, l'écran peut être ajusté horizontalement, comme illustré à la fi gure 3.2.
REMARQUE : Pour bloquer l'écran, serrez les vis de sécurité sur la plaque murale, comme illustré sur le plan
détaillé 1. Pour enlever l'écran de la monture, desserrez les vis de sécurité, faites pivoter l'écran pour l'écarter de la
monture et soulevez-le de la monture.
AVERTISSEMENT
• Pour lever et positionner l'écran plat en toute sécurité,
faites-vous toujours aider par une autre personne ou
utilisez un dispositif de levage mécanique.
ATTENTION
• N'employez pas une force excessive pour serrer
les vis. Un serrage excessif peut endommager la
monture. Serrez les vis à un couple maximum de 4,5
Nm (40 po-lb).
AA
VIS DE
SÉCURITÉ
PLAN DÉTAILLÉ 1
AA
BB
24 sur 34
Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs.
BB
fi g 3.1
PUBLIÉ LE : 11-09-07 FEUILLE n
Français
fi g 3.2
o : 202-9252-4 08-24-10
