Geräteübersicht
Rückseite mit Modulator (optional)

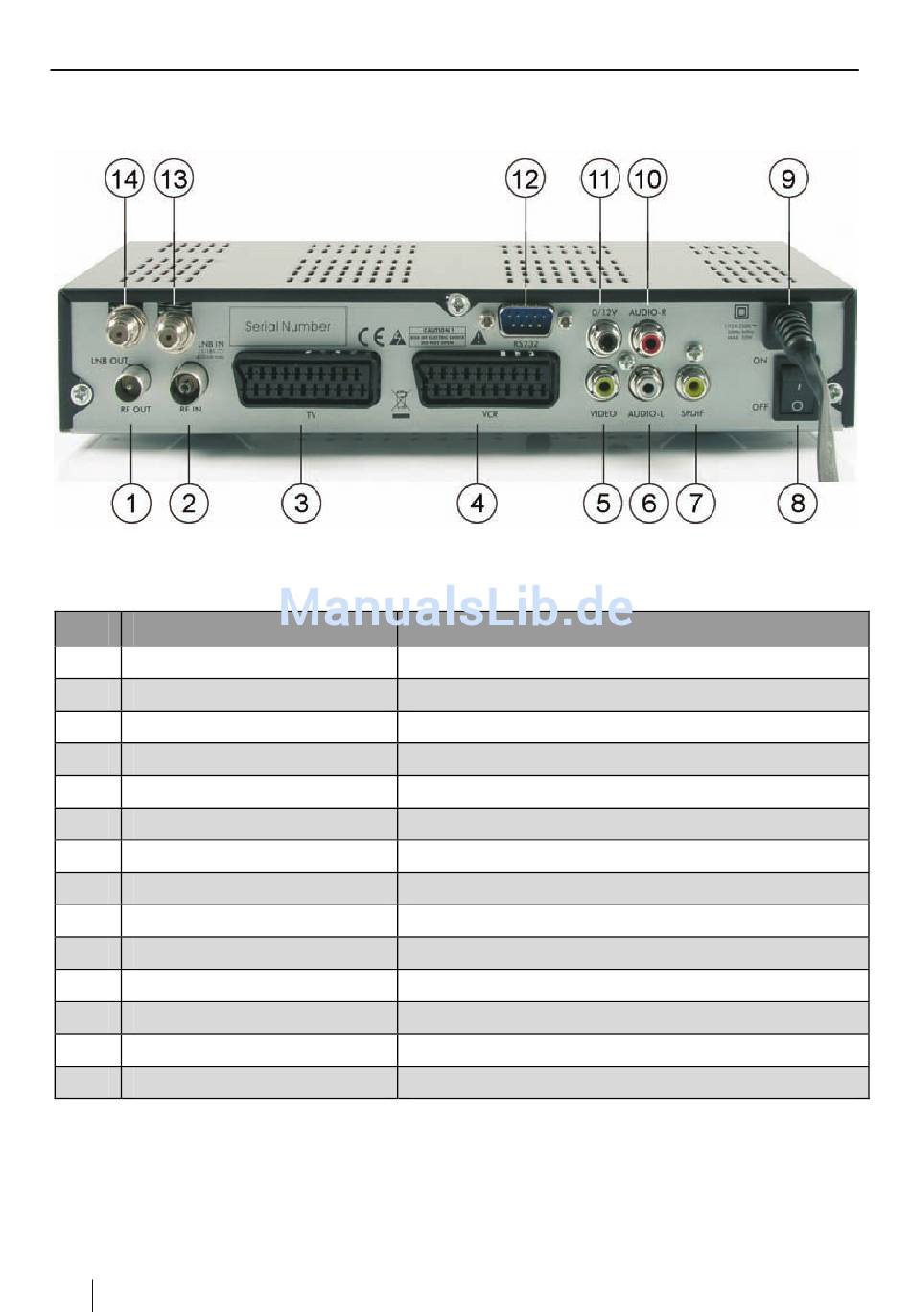

Abbildung 2:
Anschlüsse an der Rückseite des Receivers
Nr.
Symbol
1
RF-OUT
2
RF-IN
3
TV
4
VCR
5
VIDEO
6
AUDIO-L
7
SPDIF
8
POWER
9
175 - 250 V~, 50/60 Hz
10
AUDIO-R
11
0/12V
12
RS232
13
LNB IN
14
LNB OUT
10
DEU
Beschreibung
Modulator-Ausgang
Modulator-Eingang
SCART-Anschluss TV-Gerät
SCART-Anschluss Videogerät
Video-Ausgang (Composite)
Audio-Ausgang links
Digital-Ausgang
Ein-/Ausschalter
Netz-Anschluss
Audio-Ausgang rechts
0/12 Volt-Ausgang
Serielle Schnittstelle
Anschluss des Satellitenantennenkabels
Durchschleif-Anschluss des Receivers
Smart MX 04 Ci
