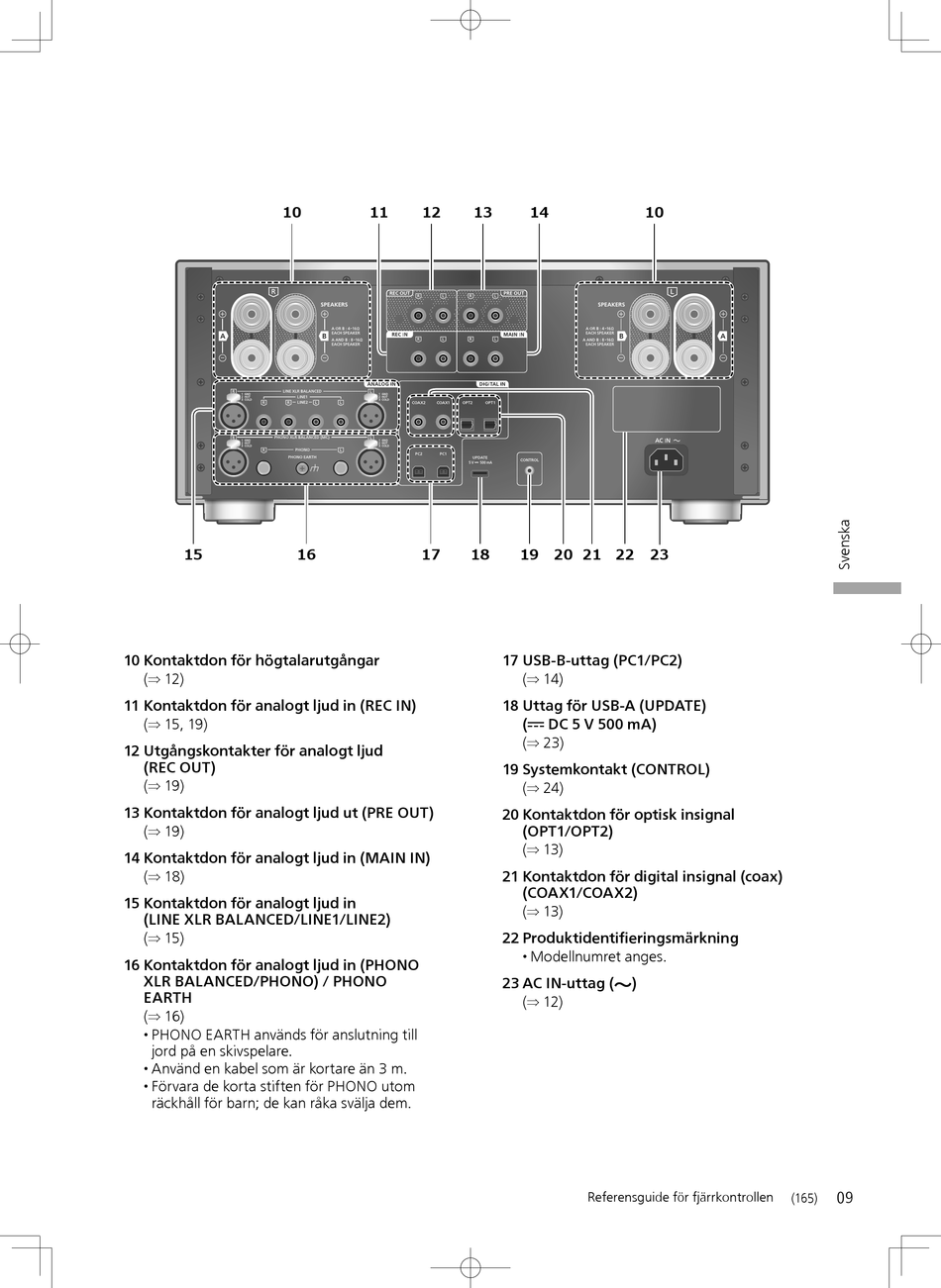

10 Kontaktdon för högtalarutgångar
( 12)
11 Kontaktdon för analogt ljud in (REC IN)
( 15, 19)
12 Utgångskontakter för analogt ljud
(REC OUT)
( 19)
13 Kontaktdon för analogt ljud ut (PRE OUT)
( 19)
14 Kontaktdon för analogt ljud in (MAIN IN)
( 18)
15 Kontaktdon för analogt ljud in
(LINE XLR BALANCED/LINE1/LINE2)
( 15)
16 Kontaktdon för analogt ljud in (PHONO
XLR BALANCED/PHONO) / PHONO
EARTH
( 16)
• PHONO EARTH används för anslutning till
jord på en skivspelare.
• Använd en kabel som är kortare än 3 m.
• Förvara de korta stiften för PHONO utom
räckhåll för barn; de kan råka svälja dem.
17 USB-B-uttag (PC1/PC2)
( 14)
18 Uttag för USB-A (UPDATE)
( DC 5 V 500 mA)
( 23)
19 Systemkontakt (CONTROL)
( 24)
20 Kontaktdon för optisk insignal
(OPT1/OPT2)
( 13)
21 Kontaktdon för digital insignal (coax)
(COAX1/COAX2)
( 13)
22 Produktidentifieringsmärkning
• Modellnumret anges.
23 AC IN-uttag ( )
( 12)
Referensguide för fjärrkontrollen
09
(165)
