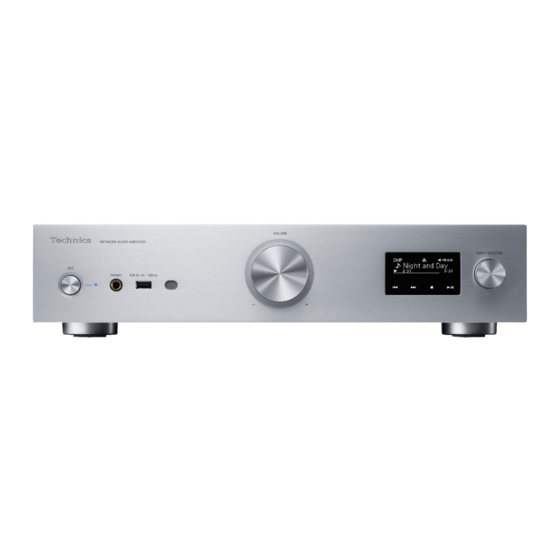

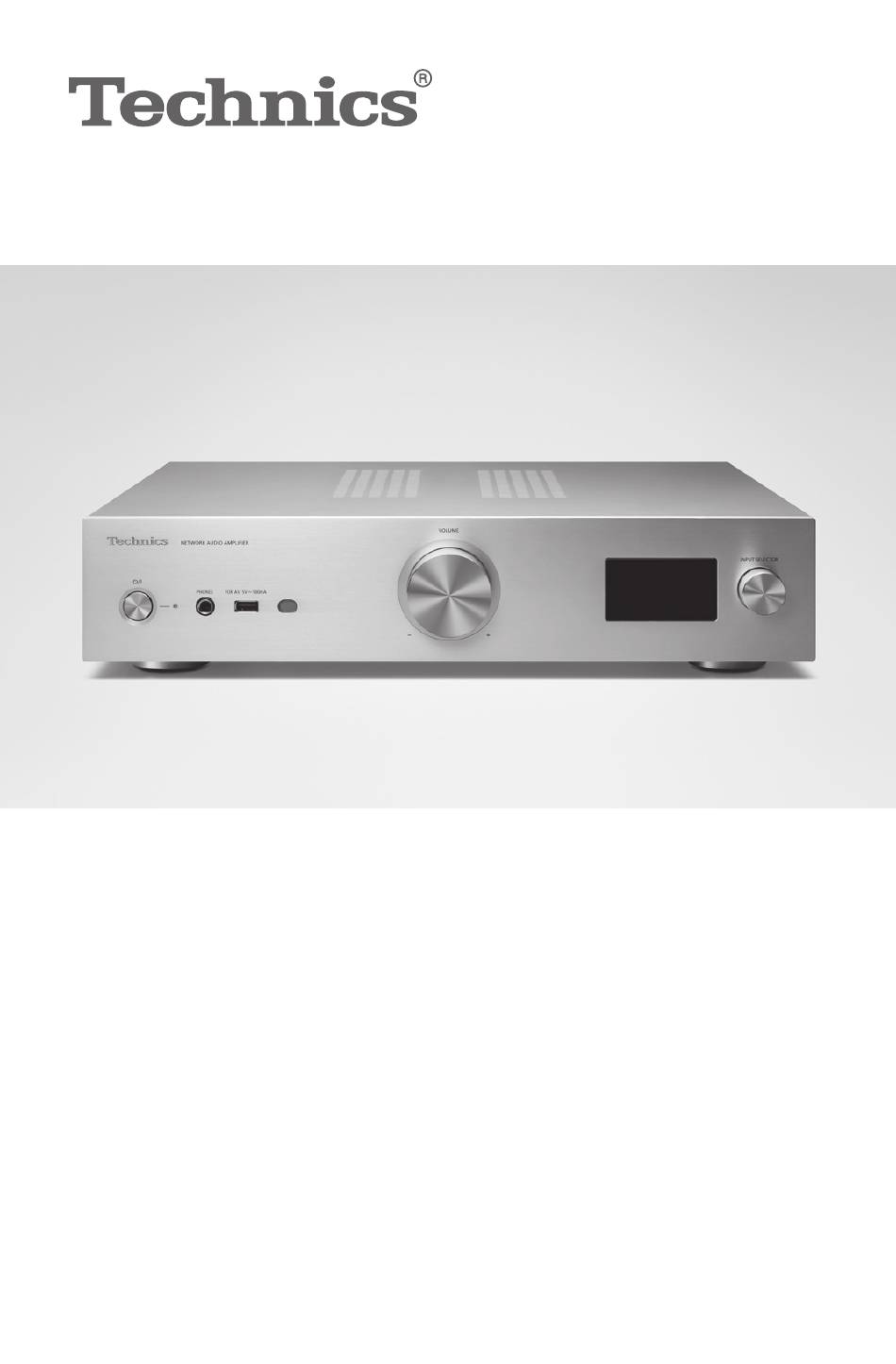

Seite 1 Bedienungsanleitung Netzwerkaudio-Vollverstärker SU-GX70...
Seite 2 Let us take you on your journey to rediscover music. Delivering the Ultimate Emotive Musical Experience to All At Technics we understand that the listening experience is not purely about technology but the magical and emotional relationship between people and music.
Seite 3 Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. • Hinweise zu Beschreibungen in dieser Bedienungsanleitung Seitenverweise werden dargestellt als “⇒...
Seite 4: Volldigitaler Verstärker Zur Wiedergabe Von Digitalen Audiosignalen In Hoher Qualität
Verstärker gibt dieses Gerät digitale Signale von Musik-Streaming usw. mit hoher Reinheit wieder, indem es Jitter und Rauschen eliminiert. Auch Fernsehton lässt sich dank der hochwertigen Tonwiedergabe-Technologie von Technics klar und deutlich über HDMI ARC wiedergeben. Elektronische Schaltungen der Spitzenmodelle sorgen für kompromisslose Tonqualität Dieses Gerät ist mit hochwertiger...
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlegende Informationen Lesen Sie vor der Verwendung die “Sicherheitsvorkehrungen” in diesem Handbuch sorgfältig durch. Benutzung der Bedienelemente Dieses Gerät, Fernbedienung Anschlüsse Netzkabelanschluss, Netzwerkeinstellungen Bedienung Wiedergabe von Online-Musik-Streaming- Diensten Einstellungen Klangeinstellung, Sonstige Einstellungen Sonstiges Fehlerbehebung, Technische Daten usw.
Seite 6 Zubehör Netzkabel (1) K2CM3YY00041 DAB-Antenne (1) N1EYYY000015 Fernbedienung (1) N2QAYA000239 Batterien für Fernbedienung (2) • Produktnummern, die Sie in dieser Bedienungsanleitung finden, entsprechen dem Stand Februar 2023. • Änderungen vorbehalten. • Verwenden Sie das Netzkabel nicht mit anderen Geräten.
Seite 7: Grundlegende Informationen
Sicherheitsvorkehrungen ....08 Warnung ........... 08 Achtung ............ 09 Installation ........... 14 Installation ..........14 Gerätepflege ..........14 Verwendung von “Technics Audio Center” ............15 Firmware-Updates ........15 Rücksetzen aller Einstellungen auf die werksseitigen Standardeinstellungen ..15 Entsorgung oder Weitergabe dieses Geräts ............15 Netzwerkdienste ........16...
Seite 8: Sicherheitsvorkehrungen
Grundlegende Informationen Sicherheitsvorkehrungen Warnung Gerät • Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus. Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. Verwenden Sie das empfohlene Zubehör.
Seite 9: Achtung
Achtung Gerät • Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät. • Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, muss das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
Seite 10 Verwenden Sie keine alten und neuen Batterien oder verschiedene Typen gleichzeitig. • Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung. • Nicht unter folgenden Bedingungen verwenden Extrem hohe oder niedrige Temperaturen bei Gebrauch, Lagerung oder Transport.
Seite 11 Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw.
Seite 12 Zusammenhang erfahren möchten, lesen Sie bitte den vollständigen Text unserer Datenschutzerklärung auf der Support-Seite Ihres Geräts, http://panasonic.jp/support/global/cs/ audio/, http://www.technics.com/support/ oder kontaktieren Sie unsere Kundenkommunikation/ Supportnummer oder Adresse, die in der in Ihrer Geräteverpackung enthaltenen Pan Europäischen Garantie angegeben ist, damit dieser Ihnen den vollständigen Text unserer Datenschutzerklärung...
Seite 13 Konformitätserklärung (DoC) Hiermit erklärt “Panasonic Corporation”, dass dieses Produkt den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entspricht. Kunden können eine Kopie der Original- Konformitätserklärung zu unseren RE-Produkten von unserem KE-Server herunterladen: https://www.ptc.panasonic.eu Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland...
Seite 14: Installation
Grundlegende Informationen Installation Installation • Schalten Sie dieses Gerät aus, klappen Sie die Antenne ein und trennen Sie alle Gerätschaften, bevor Sie das Gerät versetzen. Heben Sie das Gerät an, um es zu versetzen, und ziehen Sie es nicht. • Vergewissern Sie sich, dass der Installationsort das Gerätegewicht tragen kann.
Seite 15: Verwendung Von "Technics Audio Center
Verwendung von “Technics Audio Center” Wenn Sie die dedizierte App “Technics Audio Center” (kostenlos) auf Ihrem Tablet/Smartphone installieren, können Sie Musikdateien vom Gerät in Ihrem Netzwerk auf dieses Gerät streamen und die Einstellungen für die Tonqualität usw. konfigurieren. Details finden Sie unter: www.technics.com/support/...
Seite 16: Netzwerkdienste
Netzwerkdienste Die von den jeweiligen Dienstleistern angebotenen Dienste können ohne Vorankündigung geändert oder eingestellt werden. Panasonic übernimmt keine Verantwortung für Änderungen oder die Einstellung ihrer Dienste. Nicht alle Musik-Streaming-Dienste sind in allen Ländern/Regionen verfügbar. Möglicherweise ist eine Registrierung/ein Abonnement erforderlich, oder es können Gebühren für die Nutzung von Musik-Streaming-Diensten anfallen.
Seite 17: Benutzung Der Bedienelemente
Benutzung der Bedienelemente Dieses Gerät (vorne) ......18 Dieses Gerät (hinten) ......19 Fernbedienung ........21 Verwendung der Fernbedienung ....23 Fernbedienungsmodus ......23 Inhaltsverzeichnis ... 05...
Seite 18: Dieses Gerät, Fernbedienung
Benutzung der Bedienelemente Dieses Gerät (vorne) 01 02 03 01 [ ] Standby-/Ein-Taste • Drücken Sie diese Taste, um vom Standby- Modus auf “ein” zu wechseln oder umgekehrt. Auch im Standby-Modus verbraucht das Gerät Energie. 02 Leistungsanzeige • Blau: Das Gerät ist an. •...
Seite 19: Dieses Gerät (Hinten)
Benutzung der Bedienelemente Dieses Gerät (hinten) 06 07 08 09 10 01 Analoge Audioeingangsanschlüsse (PHONO) (⇒ 70) • Verwenden Sie ein Kabel unter 3 m Länge. 02 PHONO-Masseklemme (⇒ 70) • Zum Anschluss des Massekabels eines Plattenspielers. 03 Analoge Audioeingangsanschlüsse (LINE1/LINE2) (⇒...
Seite 20 12 Analoge Audioausgangsanschlüsse (PRE OUT) (⇒ 119) 13 Produktkennzeichnung • Es wird die Modellnummer angegeben. 14 Netzkabel-Anschluss ( (⇒ 29)
Seite 21: Fernbedienung
Benutzung der Bedienelemente Fernbedienung 01 [ ]: Standby-/Ein-Schalter • Drücken Sie diese Taste, um vom Standby- Modus auf “ein” zu wechseln oder umgekehrt. Auch im Standby-Modus verbraucht das Gerät Energie. 02 [USB]/[RADIO]/[ -PAIRING]: Auswahl des zu bedienenden Geräts (⇒ 45, 53, 58, 69) 03 [>INPUT<]: Umschalten der Eingangsquelle •...
Seite 22 07 [MUTE]: Stummschalten des Tons • Drücken Sie erneut [MUTE], um abzubrechen. “MUTE” wird auch durch Anpassen der Lautstärke oder durch Versetzen des Geräts in den Standby-Modus abgebrochen. 08 Wiedergabe-Funktionstasten 09 [FAV]: Auswahl des Lieblingsradiosenders oder der Lieblings-Playlist (DAB/DAB+ / FM / USB-A / DMP / Internet Radio / Spotify / TIDAL / Deezer / Qobuz usw.) (⇒...
Seite 23: Verwendung Der Fernbedienung
Verwendung der Fernbedienung R03/LR03, AAA (Alkali- oder Manganbatterien) Hinweis • Legen Sie die Batterie so ein, dass die Pole ( ) mit denen in der Fernbedienung übereinstimmen. • Richten Sie die Fernbedienung auf den Fernbedienungs-Signalsensor an diesem Gerät. (⇒ 18) •...
Seite 24 4 Zeigen Sie mit der Fernbedienung auf dieses Gerät und halten Sie [OK] mindestens 4 Sekunden lang gedrückt. • Wenn der Fernbedienungsmodus geändert wird, wird der neue Modus einige Sekunden lang auf dem Display angezeigt. ■ Wenn “Remote 1” oder “Remote 2” angezeigt wird Wenn “Remote 1”...
Seite 25: Anschlüsse
Anschlüsse Antenne ..........26 Antennenanschluss ........26 Lautsprecher ........27 Lautsprecheranschluss ......27 Netzkabel ..........29 Netzkabelanschluss ........29 Netzwerkeinstellungen ....... 30 Kabelgebundene LAN-Verbindung .... 32 WLAN-Verbindung ........33 Der Name dieses Geräts im Netzwerk “Friendly Name” ........39 Prüfen der MAC-Adresse dieses Geräts “MAC Address”...
Seite 26: Antenne
Anschlüsse Antenne • Dieses Gerät kann mit der DAB-Antenne DAB+ und UKW-Sender empfangen. Antennenanschluss Ziehen Sie die Klebeband Mutter sicher an. (nicht mitgeliefert) DAB-Innenantenne (mitgeliefert) • Befestigen Sie die Antenne mit dem Klebeband an einer Wand oder Säule, deren Position die geringste Störung verspricht.
Seite 27: Lautsprecher
Anschlüsse Lautsprecher Lautsprecheranschluss Lautsprecherkabel Lautsprecherkabel (nicht mitgeliefert) (nicht mitgeliefert) 1 Lösen Sie das Kabel durch Drehen der Knöpfe und schieben Sie die Kerndrähte in die Löcher. 2 Ziehen Sie die Knöpfe fest. Hinweis • Schließen Sie unbedingt zuerst die Lautsprecher an, bevor Sie das Netzkabel einstecken.
Seite 28 • Obwohl der Flachstecker (A: 16 mm oder weniger, B: 8 mm oder mehr) angeschlossen werden kann, lassen sich je nach Form des Steckers einige Stecker nicht anschließen. • Weitere Details finden Sie in der Bedienungsanleitung der Lautsprecher. • Sie können die Einstellungen anhand Ihrer eigenen Lautsprecher optimieren LAPC.
Seite 29: Netzkabel
Anschlüsse Netzkabel Netzkabelanschluss Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind. Netzkabel-Anschluss Netzkabel (mitgeliefert) An eine Netzsteckdose • Verwenden Sie ausschließlich das mitgelieferte Netzkabel. • Verbinden Sie das Netzkabel erst, wenn alle anderen Verbindungen hergestellt wurden. • Stecken Sie die Stecker der zu verbindenden Kabel vollständig ein.
Seite 30: Netzwerkeinstellungen
Informationen über die Aktualisierung finden Sie auf der folgenden Website. www.technics.com/support/firmware/ • Damit Sie alle Funktionen des SU-GX70 in vollem Umfang nutzen können, unterstützt das Gerät die Zusammenarbeit mit der App Google Home, die mit Ihrem Google-Konto verknüpft ist.
Seite 31 ■ Vorbereitung Wenn Sie die App Google Home oder die App Apple Home auf Ihrem Smartphone/Tablet installieren, können Sie über diese App eine Verbindung aufbauen. • Wenn Sie Chromecast-fähige Apps zur Wiedergabe von Musik auf diesem Gerät verwenden möchten, richten Sie über die Google Home-App und ein Google Assistant-fähiges Gerät eine Verbindung ein.
Seite 32: Kabelgebundene Lan-Verbindung
Kabelgebundene LAN-Verbindung LAN-Kabel (nicht mitgeliefert) Breitband-Router usw. 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät über ein LAN-Kabel usw. mit einem Breitband- Router. 3 Schließen Sie das Netzkabel an dieses Gerät an. (⇒ 29) 4 Drücken Sie [ ], um dieses Gerät einzuschalten.
Seite 33: Wlan-Verbindung
WLAN-Verbindung ■ Vorbereitung Ziehen Sie das Netzkabel. Ziehen Sie das LAN-Kabel. Positionieren Sie das Gerät so nahe wie möglich am WLAN-Router. Richten Sie die Antenne auf der Rückseite dieses Geräts gemäß Abbildung aus. Schließen Sie das Netzkabel an dieses Gerät an. (⇒...
Seite 34: Einrichten Des Netzwerks Über Das Einrichtungsmenü (Wenn Keine Apps Mit Diesem Gerät Verwendet Werden)
Hinweis • Dieses Gerät wird angezeigt als “Technics-SU- **** GX70- ”, wenn kein Gerätename festgelegt **** wird. (“ ” steht für Zeichen, die einzigartig für jedes Gerät sind.) • Sie können Ihre Netzwerkinformationen (SSID, MAC-Adresse und IP-Adresse) in der App Google Home oder der App “Technics Audio Center”...
Seite 35 4 Drücken Sie [ ], [ ] um “WPS Push” auszuwählen, und drücken Sie danach [OK]. • “WPS” blinkt. Schließen Sie Schritt 5 innerhalb von 2 Minuten ab. 5 Nachdem “WPS” angezeigt wird, drücken Sie die WPS-Taste am WLAN- Router. Beispiel: •...
Seite 36: Einrichten Des Netzwerks Über Das Einrichtungsmenü (Wenn Die App Mit Diesem Gerät Verwendet Wird)
3 Drücken Sie [ ], [ ] um “On” auszuwählen, und drücken Sie danach [OK]. (Die Wireless LAN-Funktion ist aktiviert.) 4 Drücken Sie [ ], [ ] um “WPS PIN” auszuwählen, und drücken Sie danach [OK]. • Der PIN-Code wird angezeigt. Schließen Sie Schritt 5 innerhalb von 2 Minuten ab.
Seite 37 Einrichtungsmenü aus. Wenn “Fail” weiterhin angezeigt wird, probieren Sie andere Methoden. 2 Drücken Sie [OK], um die Einstellung zu verlassen. Hinweis • Dieses Gerät wird angezeigt als “Technics-SU- **** GX70- ”, wenn kein Gerätename festgelegt **** wird. (“...
Seite 38: Öffnen Sie Die Chromecast-Fähige App, Die Airplay-Fähige App (⇒ 100)
Weitere Informationen zu Chromecast- fähigen Apps finden Sie unter: g.co/cast/apps Mit der App “Technics Audio Center” können Sie auch Musikdateien von einem Gerät in Ihrem Netzwerk auf dieses Gerät streamen. Laden Sie die App von der folgenden Website herunter und installieren Sie diese.
Seite 39: Der Name Dieses Geräts Im Netzwerk "Friendly Name
Namens ausgewählt wurde. • Drücken Sie zum Löschen eines Buchstabens [CLEAR]. • Drücken Sie zum Einfügen eines Buchstabens “A” [ 10]. • Der Standardname ist “Technics-SU- **** **** GX70- ”. “ ” steht für eine Zahl, die einzigartig für jedes Set ist.
Seite 40: Prüfen Der Mac-Adresse Dieses Geräts "Mac Address
Prüfen der MAC-Adresse dieses Geräts “MAC Address” 1 Drücken Sie [SETUP]. 2 Drücken Sie [ ], [ ] wiederholt, um “Network” auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie [ ], [ ] wiederholt, um “MAC Address” auszuwählen, und drücken Sie danach [OK].
Seite 41: Bedienung
Bedienung Anhören von DAB/DAB+ ..... 45 Speichern von DAB/DAB+ Sendern ... 45 Hören der gespeicherten DAB/DAB+ Sender ............46 Voreinstellen von DAB/DAB+ Sendern ..46 Hören von gespeicherten DAB/DAB+ Sendern ............ 47 Hören des Zusatzdiensts ......47 Display ............48 Manueller Suchlauf ........
Seite 42 Funktionen während der Wiedergabe ..75 Wiedergabe wiederholen “Repeat” ........... 76 Zufallswiedergabe “Random” ..........76 Vorgänge mithilfe der speziellen App “Technics Audio Center” ......76 Wiedergabe von auf dem Medienserver gespeicherten Inhalten durch die Steuerung über einen DMC ....... 77...
Seite 43 Lieblings-Titel/-Alben/-Künstler aufrufen ............ 80 Löschen eines Lieblingssenders “Delete Favourites” ........81 Vorgänge mithilfe der speziellen App “Technics Audio Center” ......81 Audiowiedergabe mit Spotify Connect ........82 Wiedergabe von TIDAL ....... 84 Funktionen während der Wiedergabe ..85 Wiedergabe wiederholen “Repeat”...
Seite 44 Funktionen während der Wiedergabe ..93 Wiedergabe wiederholen “Repeat” ........... 93 Zufallswiedergabe “Random” ..........94 Vorgänge mithilfe der speziellen App “Technics Audio Center” ......94 Wiedergabe von Qobuz ...... 95 Funktionen während der Wiedergabe ..96 Wiedergabe wiederholen “Repeat” ........... 96 Zufallswiedergabe “Random”...
Seite 45: Bedienung
Bedienung Anhören von DAB/DAB+ Vergewissern Sie sich, dass die DAB- Antenne angeschlossen ist. (⇒ 26) Speichern von DAB/DAB+ Sendern Um DAB/DAB+ Sendungen zu hören, müssen die verfügbaren Sender in diesem Gerät gespeichert werden. • Wenn der Speicher leer ist, beginnt dieses Gerät den Scan automatisch und speichert die in Ihrer Region verfügbaren Sender.
Seite 46: Hören Der Gespeicherten Dab/Dab+ Sender
Hören der gespeicherten DAB/DAB+ Sender 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Tuning Mode” auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie [ ], [ ] um “Station” auszuwählen, und drücken Sie danach [OK].
Seite 47: Hören Von Gespeicherten Dab/Dab+ Sendern
Hören von gespeicherten DAB/DAB+ Sendern 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Tuning Mode” auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie [ ], [ ] um “Preset” auszuwählen, und drücken Sie danach [OK].
Seite 48: Display
Display Die Informationen wechseln bei jedem Drücken von [INFO] auf dem Display. Dynamic Label: Informationen zur Sendung PTY-Anzeige: Programmtyp Ensemble Label: Name des Ensembles Frequenzanzeige: Der Frequenzblock und die Frequenz werden angezeigt. Sendername: Name der Sendestation Manueller Suchlauf Verwenden Sie diese Funktion für den Scan eines Frequenzblocks, wenn “Scan Failed”...
Seite 49: Überprüfen Der Empfangsqualität Des Dab/Dab+ Signals
Überprüfen der Empfangsqualität des DAB/DAB+ Signals 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Signal Quality” auszuwählen, und drücken Sie danach [OK]. • Der aktuelle Frequenzblock wird angezeigt und anschließend die Empfangsqualität. • Empfangsqualität: 0 (schlecht) – 8 (ausgezeichnet) 3 Versetzen Sie die Antenne bei schlechter Signalempfangsqualität...
Seite 50: Hören Von Fm-Radio
Bedienung Hören von FM-Radio Vergewissern Sie sich, dass die Antenne angeschlossen ist. (⇒ 26) Speichern von FM-Sendern Sie können bis zu 30 Kanäle speichern. • Ein zuvor gespeicherter Sender wird überschrieben, wenn ein anderer Sender für denselben Kanal gespeichert wird. 1 Drücken Sie [RADIO] wiederholt, um “FM”...
Seite 51: Manueller Suchlauf Und Manuelles Speichern
Manueller Suchlauf und manuelles Speichern 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Tuning Mode” auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie [ ], [ ] um “Manual” auszuwählen, und drücken Sie danach [OK].
Seite 52: Sender Mit Radiodatensystem
Sender mit Radiodatensystem Das Gerät kann Textdaten anzeigen, die von dem in einigen Regionen verfügbaren Radiodatensystem übermittelt werden. Hinweis • Das Radiodatensystem ist nur verfügbar, wenn der Stereoempfang funktioniert. • Die Radiodatensystem-Anzeige ist bei schlechtem Empfang möglicherweise nicht verfügbar.
Seite 53: Verwendung Von Bluetooth
Bedienung Verwendung von Bluetooth ® Sie können den Klang vom Bluetooth ® Audiogerät über dieses Gerät drahtlos hören. • Weitere Details finden Sie in der Bedienungsanleitung des Bluetooth -Geräts. ® Bluetooth -Gerät ® Kopplung eines Bluetooth -Geräts ® ■ Vorbereitung •...
Seite 54 5 Wählen Sie “Technics-SU-GX70- ” aus **** dem Menü des Bluetooth -Geräts. ® • Der Name des angeschlossenen Geräts wird am Display angezeigt. **** **** • Die MAC-Adresse “ ” (“ ” steht für ein Zeichen, das für jedes Gerät eindeutig ist) kann angezeigt werden, bevor “Technics-SU-...
Seite 55: Funktionen Während Der Wiedergabe
Funktionen während der Wiedergabe Stopp Pause • Zum Fortfahren erneut drücken. Überspringen Hinweis • Um die Fernbedienung/Wiedergabe- Funktionstasten dieses Geräts mit einem Bluetooth -Gerät zu verwenden, muss das ® Bluetooth -Gerät AVRCP (Audio Video Remote ® Control Profile) unterstützen. Je nach Status des Geräts funktionieren manche Steuerungen möglicherweise nicht.
Seite 56: Automatisches Herstellen Der Verbindung Zum Zuletzt Verbundenen Bluetooth ®- Gerät "Auto Reconnect
Mode1: Verbindungsqualität hat Vorrang Mode2: Klangqualität hat Vorrang (Standard) Hinweis • Wählen Sie “Mode1”, wenn der Sound unterbrochen wird. Automatisches Herstellen der Verbindung zum zuletzt verbundenen Bluetooth Gerät ®- “Auto Reconnect” Dieses Gerät stellt automatisch die Verbindung zum zuletzt verbundenen Bluetooth -Gerät her, wenn ®...
Seite 57: Wiedergabe Von Musik Mit Natürlich Klingendem Audio "Re-Master
Wiedergabe von Musik mit natürlich klingendem Audio “RE-MASTER” Erweitert das Wiedergabeband an, um eine höhere Bit-Tiefe zu erzielen und einen originalgetreuen natürlichen und raumfüllenden Klang zu erzeugen. • Die Werkseinstellung lautet “Off”. 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “RE-MASTER”...
Seite 58: Verwendung Des Usb-Geräts
Bedienung Verwendung des USB-Geräts Sie können ein USB-Gerät an das Gerät anschließen und auf dem USB-Gerät gespeicherte Musik wiedergeben. • Lesen Sie “USB” (⇒ 135) für Informationen zu dem USB-Gerät, dessen Musik dieses Gerät abspielen kann. USB-Gerät 1 Verbinden Sie ein USB-Gerät mit diesem Gerät.
Seite 59: Wiedergabe Wiederholen "Repeat
Wiedergabe wiederholen “Repeat” 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Repeat” auszuwählen, und drücken Sie danach [OK]. 3 Wählen Sie mit [ ], [ ] eine Option aus und drücken Sie [OK]. 1-Track: Nur der gewählte Titel wird wiederholt abgespielt. (“1 ”...
Seite 60: Aufrufen Der Wiedergabeliste
Hinweis • Die Wiedergabeliste kann nur mit dem registrierten USB-Gerät ordnungsgemäß wiedergegeben werden. Wenn der Inhalt des USB-Geräts geändert oder ein anderes USB-Gerät angeschlossen wird, löschen Sie alle Titel und fügen Sie sie erneut hinzu. • Die Einstellung wird gelöscht, wenn das Netzkabel gezogen wird.
Seite 61: Verwendung Eines Digitalen Audio-Ausgangsgeräts
Bedienung Verwendung eines digitalen Audio-Ausgangsgeräts Sie können ein digitales Audio- Ausgangsgerät mit einem Koaxial- Digitalkabel (nicht mitgeliefert) oder einem Lichtwellenleiter-Digitalkabel (nicht mitgeliefert) an dieses Gerät anschließen und so Musik wiedergeben. Lichtwellenleiter- Koaxial- Digitalkabel Digitalkabel (nicht (nicht mitgeliefert) mitgeliefert) Digitales Audio-Ausgangsgerät Anschluss eines digitalen Audio- Ausgangsgeräts 1 Ziehen Sie das Netzkabel.
Seite 62 Hinweis • Wenn mit dieser Funktion Videoinhalte geladen werden, sind die Video- und Audioausgabe evtl. nicht synchronisiert. • Die digitalen Audio-Eingangsanschlüsse an diesem Gerät können nur die folgenden linearen PCM- Signale erkennen. Weitere Details finden Sie in der Bedienungsanleitung des angeschlossenen Geräts. Abtastrate: Koaxialer digitaler Eingang 32/44,1/48/88,2/96/176,4/192 kHz...
Seite 63: Verwenden Von Hdmi-Geräten
Bedienung Verwenden von HDMI- Geräten Wenn ein HDMI-Gerät mit ARC- Funktionalität (Audio Return Channel), wie z. B. ein Fernsehgerät usw., mit diesem Gerät über ein HDMI-Kabel (nicht mitgeliefert) verbunden ist, können Sie den Fernsehton mit diesem Gerät ausgeben und auch HDMI-CEC-Funktionen (Consumer Electronics Control) wie “HDMI Selector Link“, “Power On Link“...
Seite 64 5 Drücken Sie [>INPUT<] wiederholt, um “HDMI ARC” zu wählen. • Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wählen. 6 Starten Sie die Wiedergabe auf dem angeschlossenen Gerät. Hinweis • Verwenden Sie Premium High Speed-Kabel zum Anschließen von Peripheriegeräten.
Seite 65: Hdmi Control
HDMI Control Aktiviert HDMI CEC (Consumer Electronics Control) für dieses Gerät. • HDMI CEC ist eine Funktion des HDMI- Standards zum Austausch von Steuersignalen für geräteübergreifende Bedienung zwischen den angeschlossenen Geräten. 1 Drücken Sie [SETUP]. 2 Drücken Sie [ ], [ ] wiederholt, um “HDMI Control”...
Seite 66 HDMI Power On Link Wenn der angeschlossene Fernseher bedient wird (z. B. Einschalten usw.), wird dieses Gerät automatisch eingeschaltet. 1 Drücken Sie [SETUP]. 2 Drücken Sie [ ], [ ] wiederholt, um “HDMI Power On Link” auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie [ ], [ ] um “On”...
Seite 67 HDMI ARC Stellen Sie“HDMI ARC” ein, um das Audiosignal über den HDMI-Eingang zu empfangen, oder “TV (OPT2)”, um das Audiosignal über den optischen digitalen Eingangsanschluss zu empfangen. • “HDMI ARC” ist für eine Eingangsquelle nicht verfügbar und “TV (OPT2)” wird stattdessen angezeigt, wenn “HDMI ARC”...
Seite 68: Verwendung Des Pc Usw
• Laden Sie den Treiber von der folgenden Website herunter und installieren Sie ihn. www.technics.com/support/ Laden Sie die spezielle App “Technics Audio Player” (kostenlos) auf den PC herunter und installieren Sie sie. • Laden Sie die App von der folgenden Website herunter und installieren Sie diese.
Seite 69: Verwendung Eines Usb-2.0-Kabels
Verwendung eines USB-2.0-Kabels 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät und einen PC usw. 3 Schließen Sie das Netzkabel an dieses Gerät an. (⇒ 29) 4 Drücken Sie [ 5 Drücken Sie [USB] wiederholt, um “USB-B” zu wählen. 6 Starten Sie die Wiedergabe auf dem angeschlossenen PC mit der App.
Seite 70: Verwendung Eines Analogen Audio-Ausgangsgeräts (Line1/Line2/Phono)
Bedienung Verwendung eines analogen Audio- Ausgangsgeräts (LINE1/LINE2/PHONO) Sie können den Plattenspieler mit einem PHONO-Kabel (nicht mitgeliefert) oder das Analoges Audio-Ausgangsgerät mit einem analogen Audiokabel (nicht mitgeliefert) an dieses Gerät anschließen und so Musik wiedergeben. Analoges Audiokabel (nicht mitgeliefert) PHONO-Masseleitung (nicht mitgeliefert) PHONE-Kabel (nicht mitgeliefert)
Seite 71: Verwendung Des Phono-Kabels/Analoges Audiokabel
Verwendung des PHONO-Kabels/ analoges Audiokabel 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät mit einem anderen Gerät. 3 Schließen Sie das Netzkabel an dieses Gerät an. (⇒ 29) • Stellen Sie leiser, bevor Sie den Eingang umschalten. 4 Drücken Sie [>INPUT<] wiederholt, um “LINE1”/”LINE2”/”PHONO”...
Seite 72: Verringerung Von Niederfrequentem Rauschen
Wiedergabe von Online-Musik-Streaming- Diensten, Musikdateien von Netzwerkgeräten usw. nicht möglich. Außerdem wird dieses Gerät in Anwendungen wie “Technics Audio Center” nicht als Ausgabelautsprecher angezeigt. • Die deaktivierte Eingangsquelle wird nicht angezeigt, wenn sich das Gerät im Modus “Pure Amplification”...
Seite 73: Umschalten Einer Phase Der Schallplatte Zur Wiedergabe
Umschalten einer Phase der Schallplatte zur Wiedergabe Legt fest, dass der Ton mit umgekehrter Phase wiedergegeben wird. • Die Werkseinstellung lautet “Normal”. 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Phase” auszuwählen, und drücken Sie danach [OK].
Seite 74: Abspielen Von Musikdateien Auf Dem Medienserver
Bedienung Abspielen von Musikdateien auf dem Medienserver Sie können auf einem mit Ihrem Heimnetzwerk verbundenen Medienserver (PC, Netzwerkspeicher usw.) gespeicherte Musikdateien teilen und die Inhalte über dieses Gerät wiedergeben. ■ Vorbereitung • Beenden Sie die Netzwerkeinstellungen. (⇒ 30) • Verbinden Sie das zu verwendende Gerät mit dem Netzwerk dieses Geräts.
Seite 75: Wiedergabe Von Auf Dem Medienserver Gespeicherten Inhalten Durch Die Steuerung Über Dieses Gerät
Wiedergabe von auf dem Medienserver gespeicherten Inhalten durch die Steuerung über dieses Gerät 1 Drücken Sie wiederholt [>INPUT<], um “DMP” auszuwählen. • Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wählen. • Der Bildschirm zur Serverauswahl wird angezeigt.
Seite 76: Wiedergabe Wiederholen "Repeat
• Die eingestellten Inhalte bleiben auch bei einem Wechsel der Eingangsquelle gespeichert. Vorgänge mithilfe der speziellen “Technics Audio Center” Wenn Sie die zugehörige App “Technics Audio Center” (kostenlos) auf Ihrem Tablet/Smartphone installieren, können Sie dieses Gerät mit einer Vielzahl von Funktionen steuern.
Seite 77: Wiedergabe Von Auf Dem Medienserver Gespeicherten Inhalten Durch Die Steuerung Über Einen Dmc
Medienserver gespeicherte Musik auf diesem Gerät (DMR — Digital Media Renderer) wiedergeben. Bedienen Sie das DMC-kompatible Gerät und schließen Sie es an dieses Gerät an. • Der Gerätename dieses Geräts wird als “Technics- **** SU-GX70- ” angezeigt. 1, 2 •...
Seite 78: Wiedergabe Von Internetradio Und Podcasts
Bedienung Wiedergabe von Internetradio und Podcasts Dieses Gerät unterstützt über das Internet übertragenge Radiosender und kann Internet Radio und Podcasts wiedergeben. ■ Vorbereitung • Beenden Sie die Netzwerkeinstellungen. (⇒ 30) Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist. 1 Drücken Sie wiederholt [>INPUT<], um “Internet Radio”/“Podcasts”...
Seite 79: Funktionen Während Der Wiedergabe
Hinweis • Internet Radio und Podcasts können ohne Vorankündigung gesperrt werden oder auf andere Weise nicht verfügbar sein. • Internet Radio kann, abhängig vom Zustand des Netzwerks, möglicherweise nicht ordnungsgemäß wiedergegeben werden. Funktionen während der Wiedergabe Stopp (Kehrt zur Liste zurück.) Pause •...
Seite 80: Zufallswiedergabe "Random
Zufallswiedergabe “Random” 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Random” auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie [ ], [ ] zur Auswahl von “On” und drücken Sie danach [OK]. • “RND” wird angezeigt. •...
Seite 81: Löschen Eines Lieblingssenders "Delete Favourites
Sie danach [OK]. • “Deleted” wird nach dem Löschen angezeigt. Vorgänge mithilfe der speziellen “Technics Audio Center” Wenn Sie die zugehörige App “Technics Audio Center” (kostenlos) auf Ihrem Tablet/Smartphone installieren, können Sie dieses Gerät mit einer Vielzahl von Funktionen steuern.
Seite 82: Audiowiedergabe Mit Spotify Connect
Bedienung Audiowiedergabe mit Spotify Connect Dieses Gerät ist mit Spotify Connect für den Online-Musikdienst (Spotify) kompatibel. ■ Vorbereitung • Beenden Sie die Netzwerkeinstellungen. (⇒ 30) Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist. • Verbinden Sie das zu verwendende Gerät mit dem Netzwerk dieses Geräts.
Seite 83 Hinweis • Der Gerätename dieses Geräts wird als “Technics- **** SU-GX70- ” angezeigt. 1, 2 • Wenn der Gerätename in der App Google Home oder Apple Home eingestellt wurde, wird der eingestellte Name angezeigt. • Ein/e Registrierung/Abonnement ist erforderlich. • Spotify Premium ist kostenpflichtig.
Seite 84: Wiedergabe Von Tidal
Besuchen Sie für weitere Details zu TIDAL die folgende Website. www.tidal.com ■ Vorbereitung • Installieren Sie die neueste “Technics Audio Center” auf Ihrem Gerät (Smartphone, Tablet usw.). Details finden Sie unter: www.technics.com/support/ • Verbinden Sie dieses Gerät und Ihr Produkt mit installiertem “Technics Audio Center”...
Seite 85: Funktionen Während Der Wiedergabe
Drehen des Eingangswahlschalters am Gerät wählen. • Wenn “Operate via App” angezeigt wird, verwenden Sie für den Betrieb die dafür vorgesehene App “Technics Audio Center”. • Der Wiedergabefunktions-Bildschirm wird angezeigt, wenn Sie vorher TIDAL wiedergegeben haben. 2 Wählen Sie mit [ ], [ ] eine Option aus und drücken Sie [OK].
Seite 86: Zufallswiedergabe "Random
1-Track: Nur der gewählte Titel wird wiederholt abgespielt. (“1 ” wird angezeigt.) All: Alle Titel werden wiederholt. (“ ” wird angezeigt.) • Die eingestellten Inhalte bleiben auch bei einem Wechsel der Eingangsquelle gespeichert. Zufallswiedergabe “Random” 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Random”...
Seite 87: Lieblings-Titel/-Alben/-Künstler Aufrufen
[OK]. • “Deleted” wird nach dem Löschen angezeigt. Vorgänge mithilfe der speziellen “Technics Audio Center” Sie starten die Wiedergabe mit “Technics Audio Center” auf dem Tablet/Smartphone. • Wenn Sie auf Ihrem Tablet/Smartphone TIDAL in “Technics Audio Center” auswählen, wird der Eingang automatisch auf TIDAL umgeschaltet.
Seite 88: Wiedergabe Von Deezer
Besuchen Sie für weitere Details zu Deezer die folgende Website. www.deezer.com ■ Vorbereitung • Installieren Sie die neueste “Technics Audio Center” auf Ihrem Gerät (Smartphone, Tablet usw.). Details finden Sie unter: www.technics.com/support/ • Verbinden Sie dieses Gerät und Ihr Produkt mit installiertem “Technics Audio Center”...
Seite 89: Funktionen Während Der Wiedergabe
Drehen des Eingangswahlschalters am Gerät wählen. • Wenn “Operate via App” angezeigt wird, verwenden Sie für den Betrieb die dafür vorgesehene App “Technics Audio Center”. • Der Wiedergabefunktions-Bildschirm wird angezeigt, wenn Sie vorher Deezer wiedergegeben haben. 2 Wählen Sie mit [ ], [ ] eine Option aus und drücken Sie [OK].
Seite 90: Zufallswiedergabe "Random
1-Track: Nur der gewählte Titel wird wiederholt abgespielt. (“1 ” wird angezeigt.) All: Alle Titel werden wiederholt. (“ ” wird angezeigt.) • Die eingestellten Inhalte bleiben auch bei einem Wechsel der Eingangsquelle gespeichert. Zufallswiedergabe “Random” 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Random”...
Seite 91: Lieblings-Titel/-Alben/-Künstler Aufrufen
[OK]. • “Deleted” wird nach dem Löschen angezeigt. Vorgänge mithilfe der speziellen “Technics Audio Center” Sie starten die Wiedergabe mit “Technics Audio Center” auf dem Tablet/Smartphone. • Wenn Sie auf Ihrem Tablet/Smartphone Deezer in “Technics Audio Center” auswählen, wird der Eingang automatisch auf Deezer umgeschaltet.
Seite 92: Wiedergabe Von Amazon Music
Besuchen Sie für weitere Details zu Amazon Music die folgende Website. www.amazonmusic.com ■ Vorbereitung • Installieren Sie die neueste “Technics Audio Center” auf Ihrem Gerät (Smartphone, Tablet usw.). Details finden Sie unter: www.technics.com/support/ • Verbinden Sie dieses Gerät und Ihr Produkt mit installiertem “Technics Audio Center”...
Seite 93: Funktionen Während Der Wiedergabe
Drehen des Eingangswahlschalters am Gerät wählen. • Wenn “Operate via App” angezeigt wird, verwenden Sie für den Betrieb die dafür vorgesehene App “Technics Audio Center”. • Der Wiedergabefunktions-Bildschirm wird angezeigt, wenn Sie vorher Amazon Music wiedergegeben haben. 2 Wählen Sie mit [ ], [ ] eine Option aus und drücken Sie [OK].
Seite 94: Zufallswiedergabe "Random
• Die eingestellten Inhalte bleiben auch bei einem Wechsel der Eingangsquelle gespeichert. Vorgänge mithilfe der speziellen “Technics Audio Center” Sie starten die Wiedergabe mit “Technics Audio Center” auf dem Tablet/Smartphone. • Wenn Sie auf Ihrem Tablet/Smartphone Amazon Music in “Technics Audio Center” auswählen, wird der Eingang automatisch auf Amazon Music umgeschaltet.
Seite 95: Wiedergabe Von Qobuz
Besuchen Sie für weitere Details zu Qobuz die folgende Website. www.qobuz.com ■ Vorbereitung • Installieren Sie das neueste “Technics Audio Center” auf Ihrem Gerät (Smartphone, Tablet usw.). Details finden Sie unter: www.technics.com/support/ • Verbinden Sie dieses Gerät und Ihr Produkt mit installiertem “Technics Audio Center”...
Seite 96: Funktionen Während Der Wiedergabe
Drehen des Eingangswahlschalters am Gerät wählen. • Wenn “Operate via App” angezeigt wird, verwenden Sie für den Betrieb die dafür vorgesehene App “Technics Audio Center”. • Der Wiedergabefunktions-Bildschirm wird angezeigt, wenn Sie vorher Qobuz wiedergegeben haben. 2 Wählen Sie mit [ ], [ ] eine Option aus und drücken Sie [OK].
Seite 97: Zufallswiedergabe "Random
1-Track: Nur der gewählte Titel wird wiederholt abgespielt. (“1 ” wird angezeigt.) All: Alle Titel werden wiederholt. (“ ” wird angezeigt.) • Die eingestellten Inhalte bleiben auch bei einem Wechsel der Eingangsquelle gespeichert. Zufallswiedergabe “Random” 1 Drücken Sie [MENU]. 2 Drücken Sie [ ], [ ] wiederholt, um “Random”...
Seite 98: Lieblings-Titel/-Alben/-Künstler Aufrufen
Sie danach [OK]. • “Deleted” wird nach dem Löschen angezeigt. Vorgänge mithilfe der speziellen “Technics Audio Center” Sie starten die Wiedergabe mit “Technics Audio Center” auf dem Tablet/Smartphone. • Wenn Sie auf Ihrem Tablet/Smartphone Qobuz in “Technics Audio Center” auswählen, wird der Eingang automatisch auf Qobuz umgeschaltet.
Seite 99: Musik Hören Mit Einer Chromecast-Fähigen App
Bedienung Musik hören mit einer Chromecast-fähigen App Dieses Gerät ist mit Chromecast-fähigen Apps kompatibel. Weitere Informationen zu Chromecast- fähigen Apps finden Sie unter: g.co/cast/apps ■ Vorbereitung • Beenden Sie die Netzwerkeinstellungen. (⇒ 30) Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist.
Seite 100: Verwenden Von Airplay
Netzwerk wie dieses Gerät. (iOS-Gerät) Starten Sie die “Music”- (oder iPod-) App. (PC) Starten Sie “iTunes”. 2 Wählen Sie “Technics-SU-GX70- ” **** 1, 2 vom AirPlay-Symbol (z. B. • Wenn der Gerätename in der App Google Home oder Apple Home eingestellt wurde, wird der eingestellte Name angezeigt.
Seite 101: Funktionen Während Der Wiedergabe
Funktionen während der Wiedergabe Pause • Zum Fortfahren [ erneut drücken. Überspringen [INFO] Verfügbare • Drücken Sie die Taste Informationen mehrfach, um die anzeigen Informationen zu wechseln. • Sie können die Bedienung auch auf dem angeschlossenen iOS-Gerät/PC vornehmen. Hinweis • Lautstärkeänderungen am iOS-Gerät oder in iTunes werden auf diesem Gerät übernommen.
Seite 102: Einstellungen
Einstellungen Sound-Anpassung ......104 Einstellen von BASS/TREBLE “Tone Control” ........104 Einstellen der Balance der Lautsprecher “Balance L/R” ......... 104 Einstellung der Klangqualität entsprechend dem Installationsstandort “Space Tune” .......... 105 Sonstige Einstellungen ...... 106 Sleep-Timer (Einschlaffunktion) “SLEEP” ........... 106 Auto-Aus-Funktion “Auto Off”...
Seite 103 Lieblingsmusik oder der Lieblings- Wiedergabeliste ........117 Löschen des Lieblingssenders, der Lieblingsmusik oder der Lieblings- Wiedergabeliste ........117 Vorgänge mithilfe der speziellen App “Technics Audio Center” ......118 Anschließen einer Endstufe, eines Subwoofers usw.........119 Verwendung eines analogen Audiokabels ..........119 Einstellen des Audioausgangs (PRE OUT) ..........120...
Seite 104: Sound-Anpassung
Einstellungen Sound-Anpassung 1 Drücken Sie [SETUP]. 2 Drücken Sie [ ], [ ] wiederholt, um das Menü auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie zum Einstellen [ ], [ ], [ ], [ ] und drücken Sie danach [OK]. Einstellen von BASS/TREBLE “Tone Control”...
Seite 105: Einstellung Der Klangqualität Entsprechend Dem Installationsstandort "Space Tune
Es befinden sich Lautsprecher im Regal. L/R Custom: Stellt die Klangqualität für jeden Lautsprecher ein. Hinweis • Mit der dedizierten App “Technics Audio Center” (kostenlos) auf Ihrem iOS-Gerät können Sie den Abstand zwischen Ihrem iOS-Gerät und diesem Gerät messen. Stellen Sie “Space Tune” auf “Measured”, wenn Sie die Messung mit dem iOS-...
Seite 106: Sonstige Einstellungen
Einstellungen Sonstige Einstellungen 1 Drücken Sie [SETUP]. 2 Drücken Sie [ ], [ ] wiederholt, um das Menü auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie zum Einstellen [ ], [ ], [ ], [ ] und drücken Sie danach [OK]. Sleep-Timer (Einschlaffunktion) “SLEEP”...
Seite 107: Auto-Aus-Funktion "Auto Off
Auto-Aus-Funktion “Auto Off” Solange die Einstellung auf “On” gestellt ist, schaltet dieses Gerät zum Energiesparen automatisch in den Standby-Modus, wenn ca. 20 Minuten lang keine Sound-Ausgabe und keine Bedienung erfolgt, beispielsweise durch Drücken von Tasten. • Diese Funktion ist unter den folgenden Bedingungen nicht verfügbar.
Seite 108: Festlegen Der Dimmerstufen "Dimmer Steps
Einstellung “5 (including Blackout)”ausgeschaltet wird, wird die rote Anzeige im Standby-Modus ebenfalls ausgeschaltet. • Bei Verwendung von [DIMMER] für die angeschlossenen Technics-Geräte stimmen die Dimmerstufen zwischen diesem Gerät und den angeschlossenen Geräten möglicherweise nicht überein. Stellen Sie “4” ein oder passen Sie die Stufen für jedes Gerät an.
Seite 109: Netzwerkeinstellungen "Network
Netzwerkeinstellungen “Network” Wi-Fi-Einstellungen “Wi-Fi Menu” Die WLAN-Funktion kann aktiviert oder deaktiviert werden. • Die Werkseinstellung lautet “On”. Anzeigen des Netzwerksymbols “Network Indicator” Setzen Sie auf “Off” , um das Netzwerksymbol (kabelgebundenes LAN/Wireless LAN) von der Anzeige auszuschalten. • Die Werkseinstellung lautet “On”. Wi-Fi-Signalstärke “Signal Level”...
Seite 110: Überprüfen Der Firmware-Version "F/W Version
Funktion arbeitet, verbessern könnte. Diese Aktualisierungen stehen kostenlos zur Verfügung. • Informationen über die Aktualisierung finden Sie auf der folgenden Website. www.technics.com/support/firmware/ Das Herunterladen dauert ca. 15 Minuten. Ziehen Sie während der Aktualisierung nicht das Netzkabel und versetzen Sie das Gerät nicht in den Standby-Modus.
Seite 111 • Laden Sie die neueste Version der Firmware herunter und speichern Sie sie auf dem USB- Flash-Speicher. Weitere Details finden Sie auf der folgenden Website. www.technics.com/support/firmware/ 1 Verbinden Sie den USB-Flash-Speicher mit der neuen Firmware. 2 Drücken Sie [SETUP]. 3 Drücken Sie [ ], [ ] wiederholt, um “F/W Update”...
Seite 112: Verwendung Der Ausgangskorrekturfunktion (Lapc)
Einstellungen Verwendung der Ausgangskorrekturfunktion (LAPC) Sie können die Einstellungen anhand Ihrer eigenen Lautsprecher optimieren. Ausgangssignal des Verstärkers messen und Ausgabe korrigieren (LAPC) ■ Vorbereitung • Lösen Sie die Kopfhörer. • Stellen Sie “PRE OUT” auf “Off”. Während der Messung ausgegebener Testton Um die Messgenauigkeit zu gewährleisten, geben die Lautsprecher in regelmäßigen...
Seite 113 ■ Ein-/Ausschalten der Ausgangskorrektur- Funktion 1 Drücken Sie [SETUP]. 2 Drücken Sie [ ], [ ] um “LAPC” auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie [ ], [ ], um “On”/“Off” auszuwählen, und drücken Sie danach [OK]. Hinweis •...
Seite 114: Dekodierung Von Mqa-Quellen
Einstellungen Dekodierung von MQA-Quellen MQA-Dekodierung Dieses Gerät ist mit der MQA-Technologie (Master Quality Authenticated) ausgestattet, welche die Wiedergabe von MQA-Audiodateien und -Streams mit dem Sound der originalen Masteraufnahme ermöglicht. Der integrierte MQA-Dekoder stellt das im Studio hörbare hochauflösende Signal wieder her und bestätigt es mit Hilfe der Authentifizierungssignatur.
Seite 115 Einstellungen des angeschlossenen digitalen Audiogeräts nicht unbedingt dekodiert werden, um die Master-Qualität zu liefern. Weitere Details finden Sie in der Bedienungsanleitung des angeschlossenen Geräts. Informationen zu Technics-Geräten finden Sie auf der folgenden Website. www.technics.com/support/ • Die technischen Daten können ohne Benachrichtigung geändert werden.
Seite 116: Verwenden Der "Favorit"-Funktion (Fav)
• “Memorised” wird nach der Registrierung angezeigt. • Sie können bis zu 9 Lieblingssender oder Lieblingswiedergabelisten registrieren. • Die “Favorit”-Funktion (Registrieren/Aufrufen/ Löschen) kann auch über die zugehörige App “Technics Audio Center” (kostenlos) eingestellt werden. • Um diese Einstellung abzubrechen, drücken Sie [RETURN]. (Fortsetzung)
Seite 117: Aufrufen Des Lieblingssenders, Der Lieblingsmusik Oder Der Lieblings-Wiedergabeliste
Aufrufen des Lieblingssenders, der Lieblingsmusik oder der Lieblings- Wiedergabeliste 1 Drücken Sie [FAV]. 2 Drücken Sie [ ], [ ] wiederholt, um eine Favoritenzahl für die Wiedergabe auszuwählen, und drücken Sie anschließend [OK]. • Sie können den Sender auch aufrufen, indem Sie wiederholt [FAV] drücken.
Seite 118: Vorgänge Mithilfe Der Speziellen App "Technics Audio Center
Vorgänge mithilfe der speziellen “Technics Audio Center” Wenn Sie die dafür vorgesehene App “Technics Audio Center” (kostenlos) auf Ihrem Tablet/ Smartphone installieren, können Sie dieses Gerät steuern und die Favoritenliste bearbeiten. Laden Sie die App von der folgenden Website herunter und installieren Sie diese.
Seite 119: Anschließen Einer Endstufe, Eines Subwoofers Usw
Einstellungen Anschließen einer Endstufe, eines Subwoofers usw. Sie können eine Endstufe, einen Subwoofer usw. mit einem analogen Audiokabel (nicht mitgeliefert) anschließen, um die analogen Audiosignale auszugeben. Analoges Audiokabel (nicht mitgeliefert) Endstufe, Subwoofer usw. Leiten Sie das Audiosignal der PRE OUT-Anschlüsse nicht in die analogen Audioeingang-Anschlüsse des Geräts.
Seite 120: Einstellen Des Audioausgangs (Pre Out)
Einstellen des Audioausgangs (PRE OUT) Sie können den Audioausgang der Lautsprecher- Ausgangsanschlüsse und PRE OUT-Anschlüsse einstellen. 1 Drücken Sie [SETUP]. 2 Drücken Sie [ ], [ ] wiederholt, um “PRE OUT” auszuwählen, und drücken Sie danach [OK]. 3 Drücken Sie [ ], [ ] um die Ausgangseinstellung auszuwählen, und drücken Sie danach [OK].
Seite 121: Sonstiges
Sonstiges Fehlerbehebung ......... 122 Wärmeentwicklung dieses Geräts ....122 Haben Sie die neueste Firmware installiert? ..........122 Rücksetzen aller Einstellungen auf die werksseitigen Standardeinstellungen ..122 Allgemeines ..........123 Radio ............125 USB ............125 HDMI ............126 Bluetooth ..........127 ® Netzwerk ..........128 Online-Musik-Streaming-Dienste ....130 Fernbedienung .........131 Meldungen ..........132 Abspielbare Medien ......
Seite 122: Fehlerbehebung
Sonstiges Fehlerbehebung Vor dem Kundendienstruf kontrollieren Sie Folgendes. Wenn Sie bei einigen Kontrollpunkten Zweifel haben oder die in Ihrer Betriebsanleitung aufgeführten Angaben Ihr Problem nicht lösen können, wenden Sie sich an Ihren Händler. Wärmeentwicklung dieses Geräts Dieses Gerät wird während der Verwendung warm. •...
Seite 123: Allgemeines
4 Drücken Sie [ ], [ ], um “Yes” auszuwählen, und drücken Sie danach erneut [OK]. Allgemeines Das Gerät funktioniert nicht. Das Gerät wurde nicht ordnungsgemäß bedient. • Evtl. wurde eine der Sicherheitsvorrichtungen des Geräts o.Ä. aktiviert. Drücken Sie auf dem Gerät die Taste [ ], um es in den Standby-Modus zu versetzen.
Seite 124 Kein Ton. • Prüfen Sie, ob die Kabelverbindungen mit den Eingangs- und Ausgangsanschlüssen fehlerhaft sind. Wenn dies der Fall ist, versetzen Sie das Gerät in den Standby-Modus und verbinden Sie die Kabel richtig. • Überprüfen Sie, ob die korrekte Eingabequelle ausgewählt ist.
Seite 125: Radio
Radio Der DAB+ Empfang ist schlecht. • Halten Sie die Antenne von Computern, Fernsehgeräten und anderen Kabeln fern. • Verwenden Sie eine Außenantenne (⇒ 26). Während des Radioempfangs sind statische Geräusche oder Rauschen zu hören. • Vergewissern Sie sich, dass die Antenne richtig angeschlossen ist.
Seite 126: Hdmi
HDMI Die HDMI-CEC-Funktion ist nicht verfügbar. • Überprüfen Sie die HDMI CEC-Einstellung des angeschlossenen Geräts. (Aktivieren Sie die HDMI CEC-Einstellung des angeschlossenen Geräts, wählen Sie dieses Gerät als Audioausgang usw.) • Weitere Details finden Sie in den Bedienungsanleitungen der HDMI-Geräte (TV usw.).
Seite 127: Bluetooth
Bluetooth ® Die Kopplung kann nicht beendet werden. • Überprüfen Sie den Bluetooth -Gerätezustand. ® • Die Bluetooth-Verbindung ist nicht verfügbar, wenn “Pure Amplification” auf “On” eingestellt ist oder “Network/USB-A/Bluetooth” auf “Disabled” eingestellt ist. Stellen Sie “Pure Amplification” auf “Off”. (⇒ 71) Das Gerät kann nicht verbunden werden.
Seite 128: Netzwerk
Netzwerk Verbindung zum Netzwerk kann nicht hergestellt werden. • Überprüfen Sie die Netzwerkverbindung und die Einstellungen. (⇒ 30) • Wenn das Netzwerk auf unsichtbar eingestellt wird, machen Sie das Netzwerk sichtbar, während Sie das Netzwerk für dieses Gerät einstellen, oder stellen Sie eine kabelgebundene LAN-Verbindung her.
Seite 129 Die Wiedergabe startet nicht. Der Sound wird unterbrochen. • Der Inhalt kann, abhängig vom Zustand des Netzwerks, möglicherweise nicht ordnungsgemäß wiedergegeben werden. • Wenn Sie den 2,4 GHz-Bereich am WLAN- Router verwenden, kann die gleichzeitige Verwendung mit anderen 2,4 GHz-Geräten, z.B. Mikrowellen, schnurlosen Telefonen usw., zu Verbindungsunterbrechungen führen.
Seite 130: Online-Musik-Streaming-Dienste
Vorankündigung vorübergehend oder dauerhaft eingestellt werden. • Verwenden Sie die App für den jeweiligen Musik- Streaming-Dienst anstelle dieses Geräts oder “Technics Audio Center”, um dieses Gerät zu bedienen. Dadurch kann die Leistung verbessert werden. Informationen werden nicht korrekt angezeigt.
Seite 131: Fernbedienung
Wenn die “Favorit”-Funktion (FAV) aufgerufen wird, wird ein anderer als der gespeicherte Inhalt wiedergegeben oder ein Inhalt nicht normal wiedergegeben. • Wenn ein Inhalt einer Wiedergabeliste als “Favorit”-Funktion (FAV) hinzugefügt / aufgerufen wird, wird vom Dienstanbieter möglicherweise ein anderer Inhalt in der Wiedergabeliste wiedergegeben.
Seite 132: Meldungen
Meldungen Auto Off Das Gerät war seit 20 Minuten außer Betrieb und wird sich innerhalb einer Minute abschalten. (⇒ 107) Drücken Sie zum Abbrechen eine beliebige Taste. Checking Device Das Gerät überprüft das verbundene USB-Gerät. • Nehmen Sie das Gerät in Betrieb, nachdem diese Anzeige erloschen ist.
Seite 133 ] am Gerät, um dieses Gerät ein- und auszuschalten. • Informationen über die Aktualisierung finden Sie auf der folgenden Website. www.technics.com/support/firmware/ “F ” (“ ” steht für eine Zahl.) Es ist eine Anomalie aufgetreten. (Wenn dieses Gerät eine Anomalie erkennt, wird die Schutzschaltung aktiviert und die Stromversorgung kann automatisch ausgeschaltet werden.)
Seite 134 Not Valid Die Funktion, die Sie verwenden möchten, ist mit den derzeitigen Einstellungen nicht verfügbar. • Überprüfen Sie die Schritte und Einstellungen. • Für einige Funktionen kann eine Registrierung bzw. ein Abonnement erforderlich sein. Operate via App Bedienung am Gerät oder Fernbedienung ist nicht verfügbar.
Seite 135: Abspielbare Medien
Sonstiges Abspielbare Medien • Dieses Gerät garantiert nicht die Verbindung mit allen USB-Geräten. • Die Dateisysteme FAT16, FAT32 und NTFS werden unterstützt. • Dieses Gerät unterstützt USB 2.0 Highspeed. • USB-Geräte können von diesem Gerät nicht erkannt werden, wenn angeschlossen an: einen USB-Hub ein USB-Verlängerungskabel •...
Seite 136: Über Bluetooth
Sonstiges Über Bluetooth ® Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind. Verwendetes Frequenzband • Dieses System verwendet das 2,4 GHz-Frequenzband. Zertifizierung dieses Geräts • Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert.
Seite 137: Lizenzen
Sonstiges Lizenzen Das Logo Wi-Fi CERTIFIED™ ist eine Zertifizierungskennzeichnung von Wi-Fi Alliance ® Das Logo Wi-Fi Protected Setup™ ist eine Zertifizierungskennzeichnung von Wi-Fi Alliance ® Die Verwendung des “Works with Apple”- Abzeichens bedeutet, dass ein Zubehörteil speziell für die im Abzeichen angegebene Technologie entwickelt wurde und vom Entwickler für die Erfüllung der Apple- Leistungsstandards zertifiziert wurde.
Seite 138 Die Bluetooth -Wortmarke und -Logos sind ® eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Holdings Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber. “DSD” ist eine eingetragene Marke. FLAC Decoder Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson Redistribution and use in source and binary...
Seite 139 Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, Premium HDMI, Premium High Speed HDMI-Kabel (Premium High Speed HDMI Cable), Premium High Speed HDMI-Kabel mit Etherner (Premium High Speed HDMI Cable with Ethernet), und HDMI-Aufmachung (HDMI Trade Dress), die HDMI-Logos, Premium HDMI Cable Certification Label und das Premium HDMI Cable Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.
Seite 140: Technische Daten
Sonstiges Technische Daten ■ ALLGEMEIN 220 V bis 240 V Spannungsversorgung Wechselstrom, 50/60 Hz Stromverbrauch 63 W Stromverbrauch im Standby-Modus Ca. 2,0 W (Netzwerk-Standby ein) Stromverbrauch im Standby-Modus Ca. 0,5 W (Netzwerk-Standby aus) Abmessungen 430 mm × 98 mm × (B×H×T) 368 mm Gewicht...
Seite 141: Abschnitt Tuner
■ ABSCHNITT TUNER Frequenzmodulation (FM) Voreinstellungsspeicher 30 Sender 87,50 MHz bis 108,00 MHz Frequenzbereich (Schritte von 50 kHz) Antennenanschlüsse 75 Ω (asymmetrisch) DAB-Speicher 20 Kanäle Band III (All Band III): Frequenzband 5A bis 13F (174,928 MHz (Wellenlänge) bis 239,200 MHz) Empfindlichkeit Mindestanforderung: –98 dBm...
Seite 142: Abschnitt Anschlüsse
■ ABSCHNITT ANSCHLÜSSE Stereo, φ6,3 mm Kopfhöreranschluss 5 mW, 32 Ω (VOL MAX.) USB A (Vorderseite) Anschlusstyp A Unterstützte 2 TB (max.) Speicherkapazität Maximale Anzahl von Ordnern (Alben) Maximale Anzahl von Dateien 8000 (Titeln) Dateisystem FAT16, FAT32, NTFS Stromversorgung DC OUT 5 V 0,5 A MAX USB-Port USB-B (Rückseite) Anschlusstyp B...
Seite 143 ■ Format Dieses Gerät unterstützt die folgenden Formate. • Dieses Gerät unterstützt nicht die Wiedergabe von kopiergeschützten Musikdateien. • Die Wiedergabe aller Dateien in Formaten, die von diesem Gerät unterstützt werden, kann nicht garantiert werden. • Die Wiedergabe einer Datei in einem Format, das von diesem Gerät nicht unterstützt wird, kann zu abgehacktem Audio oder zu Rauschen führen.
Seite 144 USB-A 32/44,1/ 16 bis .mp3 320 kbps 48 kHz .m4a 32/44,1/48/ 16 bis 320 kbps .aac 88,2/96 kHz 32/44,1/48/ 88,2/96/ .wav 16/24/32 Bit 176,4/192/ 352,8/384 kHz 32/44,1/48/ 88,2/96/ FLAC .flac 16/24 Bit 176,4/192/ 352,8/384 kHz 32/44,1/48/ 88,2/96/ AIFF .aiff 16/24/32 Bit 176,4/192/ 352,8/384 kHz 32/44,1/48/...
Seite 145 LAN (DMR) 32/44,1/ 16 bis .mp3 320 kbps 48 kHz .m4a 32/44,1/48/ 16 bis 320 kbps .aac 88,2/96 kHz 32/44,1/48/ 88,2/96/ .wav 16/24/32 Bit 176,4/192/ 352,8/384 kHz 32/44,1/48/ 88,2/96/ FLAC .flac 16/24 Bit 176,4/192/ 352,8/384 kHz 32/44,1/48/ 88,2/96/ AIFF .aiff 16/24/32 Bit 176,4/192/ 352,8/384 kHz...
Seite 146 Headquarter Address: Panasonic Corporation 1006 Oaza Kadoma, Kadoma City, Osaka 571-8501, Japan Authorized Representative in Europe: Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany Panasonic Corporation Web Site: https://www.panasonic.com © Panasonic Corporation 2023 TQBM0827 M0423YY0...

Technics SU-GX70 Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für Technics SU-GX70

Inhaltszusammenfassung für Technics SU-GX70

Inhaltsverzeichnis
