Fernbedienung - Yamaha DSP-AX2 Bedienungsanleitung

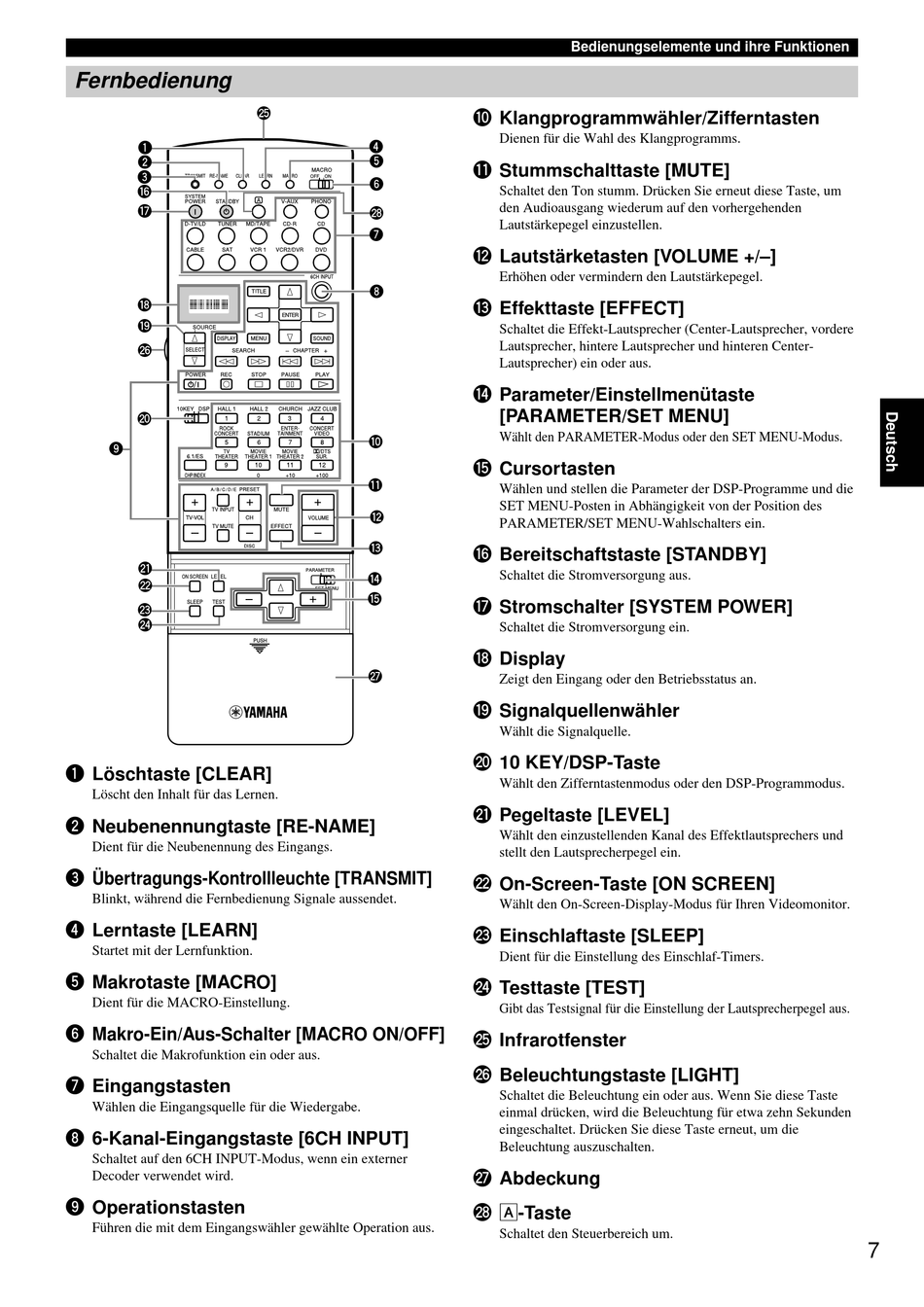

Fernbedienung

1
2
3
y
u
i
o
h
p
9
a
s
d
f
1 Löschtaste [CLEAR]
Löscht den Inhalt für das Lernen.
2 Neubenennungtaste [RE-NAME]
Dient für die Neubenennung des Eingangs.
3 Übertragungs-Kontrollleuchte [TRANSMIT]
Blinkt, während die Fernbedienung Signale aussendet.
4 Lerntaste [LEARN]
Startet mit der Lernfunktion.
5 Makrotaste [MACRO]
Dient für die MACRO-Einstellung.
6 Makro-Ein/Aus-Schalter [MACRO ON/OFF]
Schaltet die Makrofunktion ein oder aus.
7 Eingangstasten
Wählen die Eingangsquelle für die Wiedergabe.
8 6-Kanal-Eingangstaste [6CH INPUT]
Schaltet auf den 6CH INPUT-Modus, wenn ein externer
Decoder verwendet wird.
9 Operationstasten
Führen die mit dem Eingangswähler gewählte Operation aus.
g
4
5
6
k
7
8
0
q
w
e
r
t
j
Bedienungselemente und ihre Funktionen
0 Klangprogrammwähler/Zifferntasten
Dienen für die Wahl des Klangprogramms.
q Stummschalttaste [MUTE]
Schaltet den Ton stumm. Drücken Sie erneut diese Taste, um
den Audioausgang wiederum auf den vorhergehenden
Lautstärkepegel einzustellen.
w Lautstärketasten [VOLUME +/–]
Erhöhen oder vermindern den Lautstärkepegel.
e Effekttaste [EFFECT]
Schaltet die Effekt-Lautsprecher (Center-Lautsprecher, vordere
Lautsprecher, hintere Lautsprecher und hinteren Center-
Lautsprecher) ein oder aus.
r Parameter/Einstellmenütaste
[PARAMETER/SET MENU]
Wählt den PARAMETER-Modus oder den SET MENU-Modus.
t Cursortasten
Wählen und stellen die Parameter der DSP-Programme und die
SET MENU-Posten in Abhängigkeit von der Position des
PARAMETER/SET MENU-Wahlschalters ein.
y Bereitschaftstaste [STANDBY]
Schaltet die Stromversorgung aus.
u Stromschalter [SYSTEM POWER]
Schaltet die Stromversorgung ein.
i Display
Zeigt den Eingang oder den Betriebsstatus an.
o Signalquellenwähler
Wählt die Signalquelle.
p 10 KEY/DSP-Taste
Wählt den Zifferntastenmodus oder den DSP-Programmodus.
a Pegeltaste [LEVEL]
Wählt den einzustellenden Kanal des Effektlautsprechers und
stellt den Lautsprecherpegel ein.
s On-Screen-Taste [ON SCREEN]
Wählt den On-Screen-Display-Modus für Ihren Videomonitor.
d Einschlaftaste [SLEEP]
Dient für die Einstellung des Einschlaf-Timers.
f Testtaste [TEST]
Gibt das Testsignal für die Einstellung der Lautsprecherpegel aus.
g Infrarotfenster
h Beleuchtungstaste [LIGHT]
Schaltet die Beleuchtung ein oder aus. Wenn Sie diese Taste
einmal drücken, wird die Beleuchtung für etwa zehn Sekunden
eingeschaltet. Drücken Sie diese Taste erneut, um die
Beleuchtung auszuschalten.
j Abdeckung
k Å-Taste
Schaltet den Steuerbereich um.
7
