Montage- und Betriebsanleitung

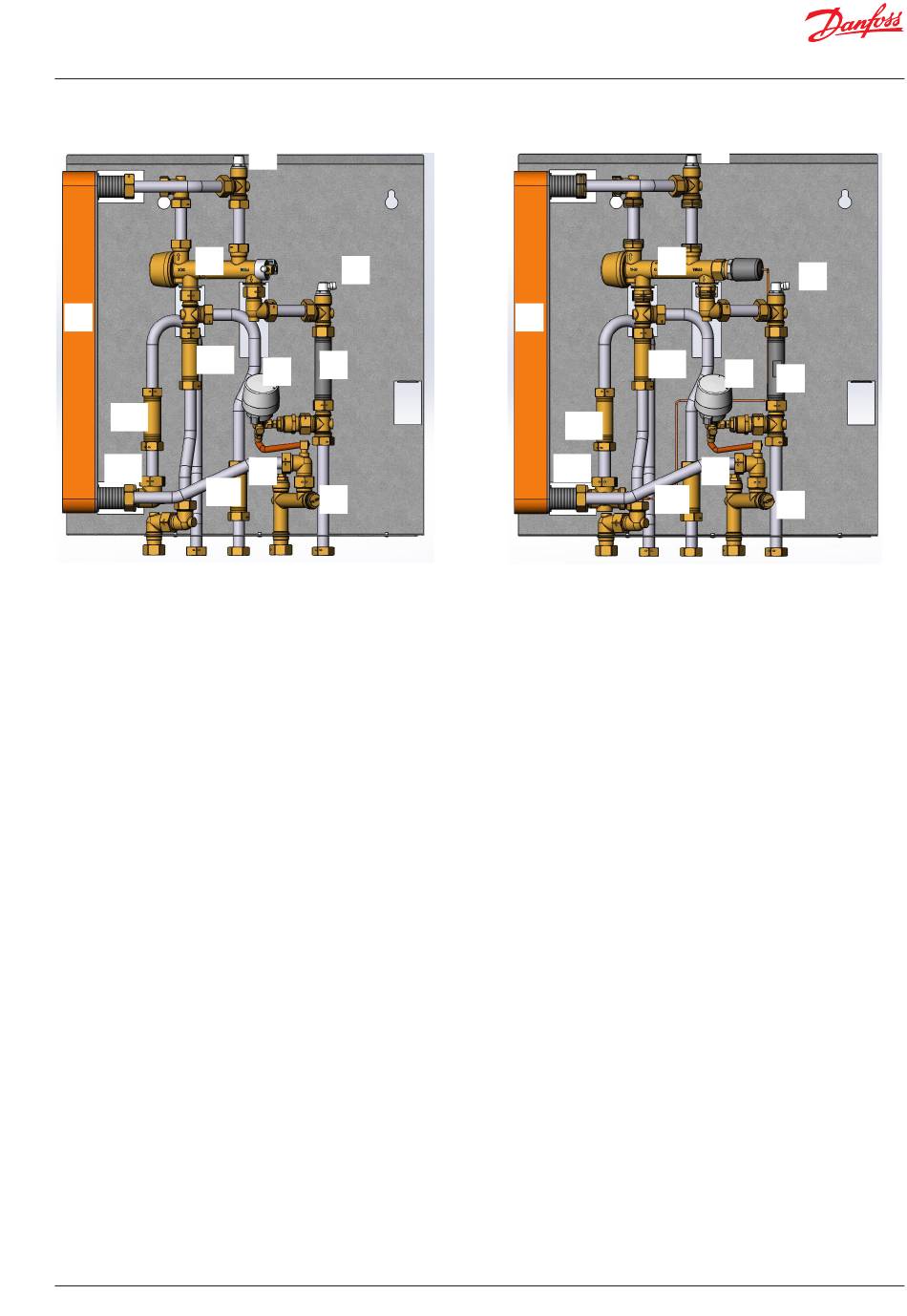

6. AUFBAU - AKVA VITA / LUX WSS, AT
38
2
59A
58
47
59B
Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen.
Akva Vita Low Temp DHW AT
Beschreibung des Aufbaus - Akva Vita WSS , AT
145G0225, 145G0230
2. Plattenwärmetauscher
5. Schmutzfänger
17. Entlüftung
23. Fühlertasche für WMZ
24. Passstück für WMZ 3/4" x 110 mm
38 Warmwasserregler Typ PM
40. Danfoss FJVR für Bypass/Zirkulation
47. Mengenregler
58. Paßstück für Warmwasserzähler 3/4" x 80 mm
59A. Paßstück für Kaltwasser-Gesamtzähler 3/4" x 80 mm
59B. Paßstück für Kaltwasserzähler 3/4" x 80 mm
VI.MG.L1.03
Akva Vita/Lux WSS, Akva Vita/Lux FSS, Akva Vita/Lux MSS
17
17
24
40
23
5
145X2003
38
2
59A
58
47
59B
Akva Lux High Flow DHW AT
Beschreibung des Aufbaus - Akva Lux WSS, AT
145G0226, 145G0231
2. Plattenwärmetauscher
5. Schmutzfänger
17. Entlüftung
23. Fühlertasche für WMZ
24. Passstück für WMZ 3/4" x 110 mm
38 Warmwasserregler Typ PTC
40. Danfoss FJVR für Bypass/Zirkulation
47. Mengenregler
58. Paßstück für Warmwasserzähler 3/4" x 80 mm
59A. Paßstück für Kaltwasser-Gesamtzähler 3/4" x 80 mm
59B. Paßstück für Kaltwasserzähler 3/4" x 80 mm
© Danfoss | Produced by Danfoss Redan A/S | 2018.02 | 9
17
17
40
24
23
5
