8. AUFBAU - AKVA VITA / LUX FSS
38
2
59
Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen.

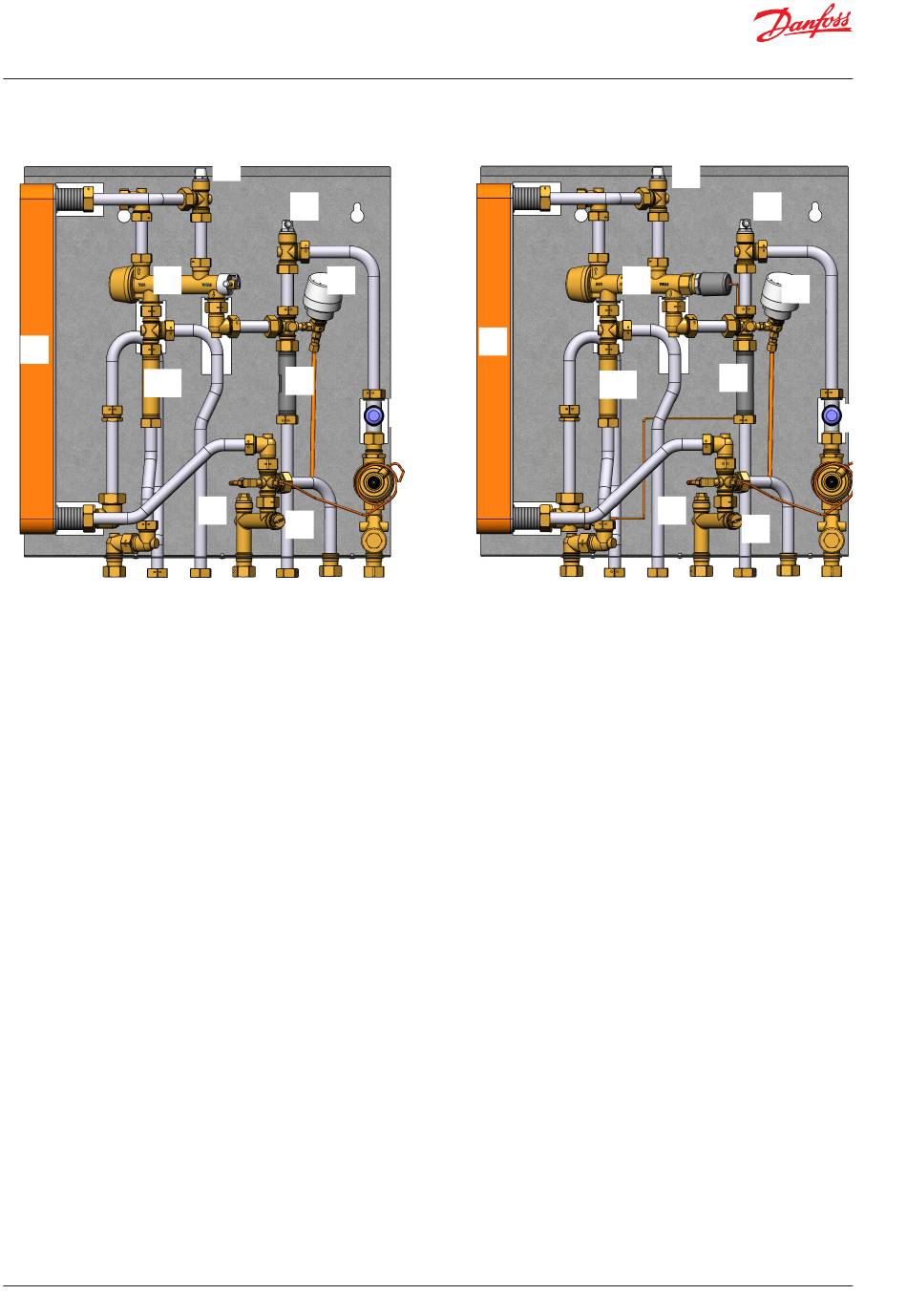

Beschreibung des Aufbaus - Akva Vita FSS
2. Plattenwärmetauscher
4. Differenzdruckregler Danfoss AVPL
5. Schmutzfänger
17. Entlüftung
23. Fühlertasche für WMZ
24. Passstück für WMZ 3/4" x 110 mm
38 Warmwasserregler Typ PM
40. Danfoss FJVR für Bypass/Zirkulation
52 Zonenventil RA-C / TWA-A NC
59. Paßstück für Kaltwassertzähler 3/4" x 110 mm
Die Akva Vita/Lux FSS sind kompakte und einfach zu bedienende Wohnungsstationen mit direkte Heizsysteme für Radia-
torheizungen, die eine hohe TWW-Leistung benötigen. Sie eignen sich besonders führ 2-Rohr-Systeme in Wohngebäuden,
die von einer zentralen Wärmequelle (Fernwärme, Heizkessel, BHKW, Solaranlage, ...) mit einem zentralen Pufferspeicher mit
Heizwasser versorgt werden.
Zur Trinkwassererwärmung wird eine Vorlauftemperatur von min. 55°C benötigt.
Je nach Vorlauftemperatur sind diese Trinkwassererwärmer für TWW-Temperaturen von 50-60° C ausgelegt.
Die FSS Stationen gibt es als Unterputzversion mit einem UP-Kasten oder als Ausführung für die Wandmontage mit Haube.
