Montage- und Betriebsanleitung
10. AUFBAU - AKVA VITA / LUX MSS
38
2
59
Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen.

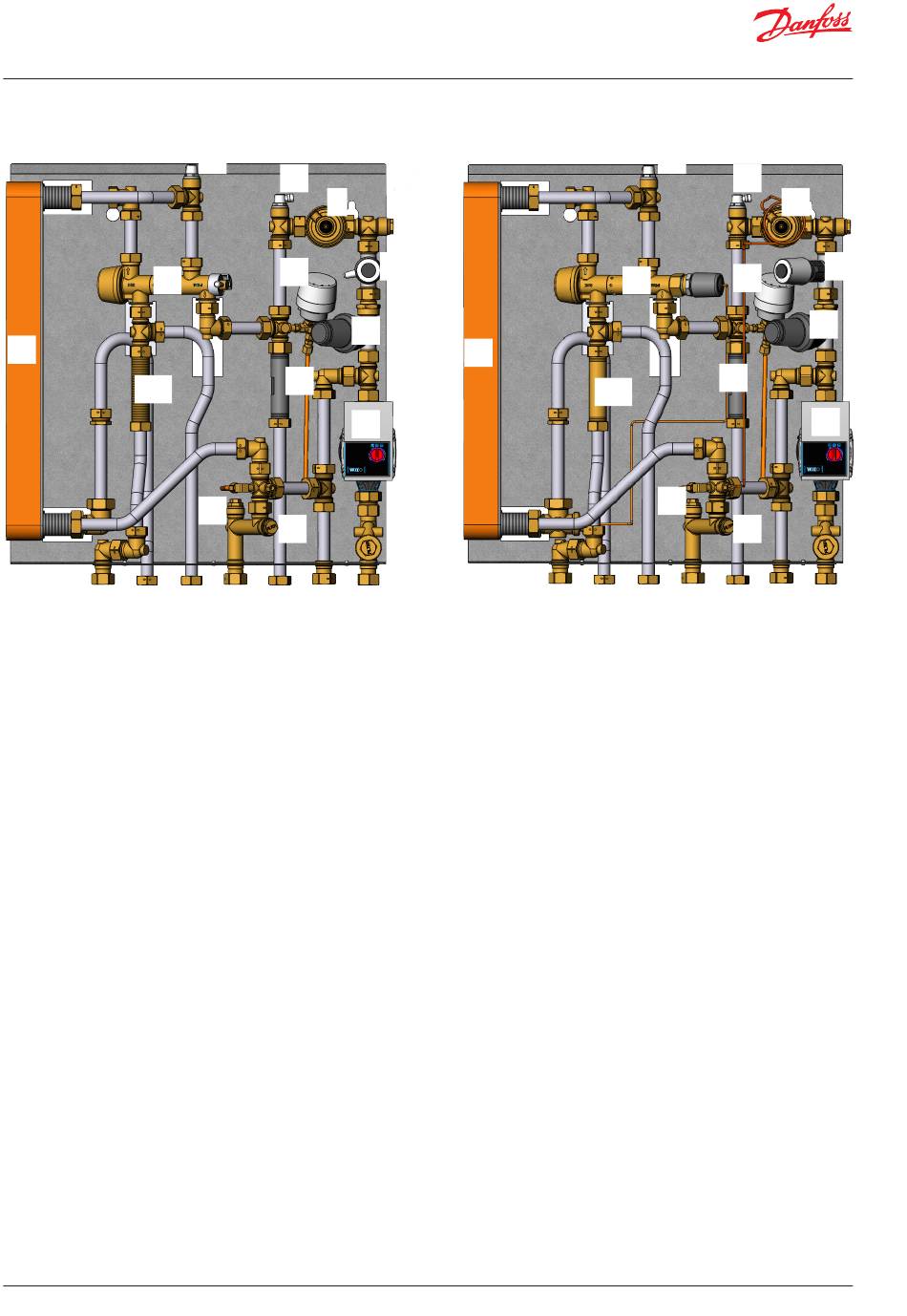

Beschreibung des Aufbaus - Akva Vita MSS
2.
Plattenwärmetauscher
4.
Differenzdruckregler Danfoss AVPL
5.
Schmutzfänger
8.
Umwälzpumpe Heizung
17. Entlüftung
23. Fühlertasche für WMZ
24. Passstück für WMZ 3/4" x 110 mm
30. Thermostatisches ventil RA-C/FTC
38 Warmwasserregler Typ PM
40. Danfoss FJVR für Bypass/Zirkulation
52 Zonenventil RA-C/TWA-A NC
59. Paßstück für Kaltwasserzähler 3/4" x 110 mm
Die Akva Vita/Lux MSS sind kompakte und einfach zu bedienende Wohnungsstationen mit direkte Heizsysteme für Flächenheizungen,
die eine hohe TWW-Leistung benötigen. Sie eignen sich besonders für 2-Rohr-Systeme in Wohngebäuden, die von einer zentralen Wärm-
equelle (Fernwärme, Heizkessel, BHKW, Solaranlage, ...) mit einem zentralen Pufferspeicher mit Heizwasser versorgt werden. Die MSS
Stationen gibt es als Unterputzversion mit einem UP-Kasten oder als Ausführung für die Wandmontage mit Haube.
Zur Trinkwassererwärmung wird eine Vorlauftemperatur von min. 55°C benötigt.
Je nach Vorlauftemperatur sind diese Trinkwassererwärmer für TWW-Temperaturen von 50-60° C ausgelegt.
Die MSS Stationen gibt es als Unterputzversion mit einem UP-Kasten oder als Ausführung für die Wandmontage mit Haube.
24 | © Danfoss | Produced by Danfoss Redan A/S | 2018.02
Akva Vita/Lux WSS, Akva Vita/Lux FSS, Akva Vita/Lux MSS
17
17
4
40
30
24
8
23
5
52
2
Beschreibung des Aufbaus - Akva Lux MSS
2.
Plattenwärmetauscher
4.
Differenzdruckregler Danfoss AVPL
5.
Schmutzfänger
8.
Umwälzpumpe Heizung
17. Entlüftung
23. Fühlertasche für WMZ
24. Passstück für WMZ 3/4" x 110 mm
30. Thermostatisches ventil RA-C/FTC
38 Warmwasserregler Typ PTC
40. Danfoss FJVR für Bypass/Zirkulation
52 RA-C/TWA-A NC
59. Paßstück für Kaltwasserzähler 3/4" x 110 mm
145X2003
17
17
40
38
24
59
23
5
4
52
30
8
VI.MG.L1.03
