Montage- und Betriebsanleitung
14. ZIRKULATION

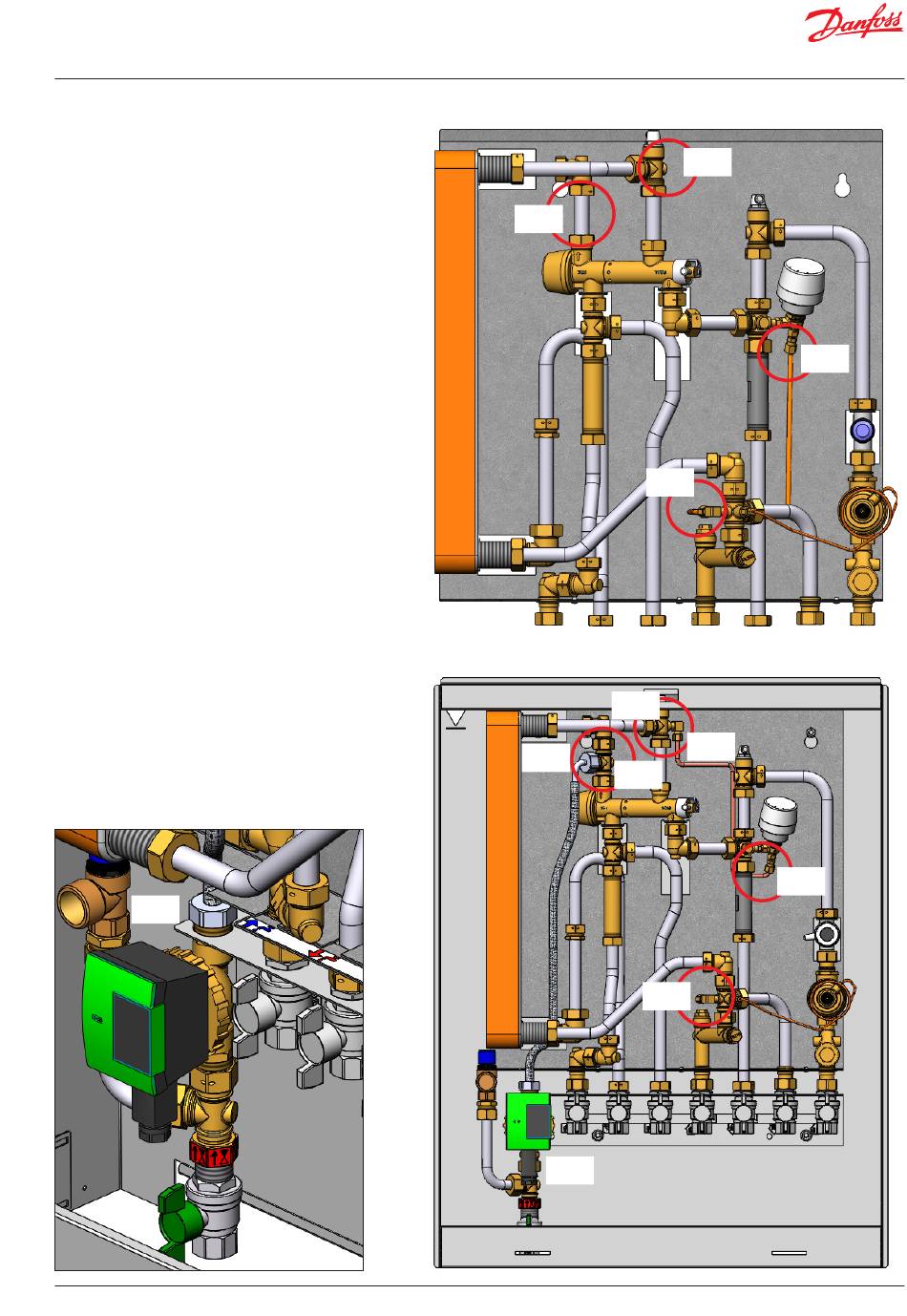

Foto rechts zeigt eine Akva Vita FSS Wohnungssta-
tion mit Bypassbetrieb. Eine Umrüstung auf
WW-Zirkulation ist bauseitig möglich, und er-
fordert nur ein zusätzliches Zirkulationssatz
145H4779.
Umrüstung von Bypassbetrieb auf WW-Zirkula-
tion:
1) Das Rohrstück (1) über dem Brauchwarmwas-
serregler entfernen und T-Stück montieren (1a).
2) T-Stück (2) über dem Brauchwarmwasserregler
entfernen und neues (2a) montieren.
3) Überwurfmutter lösen und Kapillarrohr zwis-
chen Bypass-Thermostat und Winkelstück wie in
Punkt 3 abgebildet abbauen.
Mit Kugel C und Überwurfmutter in Winkelstück
abdecken (3a).
4) Neues Kapillarrohr mittels Schneidring und
Überwurfmutter in Bypass-Thermostat (4) ein-
bauen. Mit Schraubenschlüssel festspannen.
Das andere Kapillarrohrende in Messingnippel
mittels Schneidring und Überwurfmutter einbau-
en. Mit Schraubenschlüssel festspannen.
5) Zirkulationsschlauchende in T-Stück (5) einbau-
en (Dichtung nicht vergessen!) Mit Schrauben-
schlüssel festspannen.
6) Zirkulationssatz in Montageschiene (6) mon-
tieren.
6
VI.MG.L1.03
Akva Vita/Lux WSS, Akva Vita/Lux FSS, Akva Vita/Lux MSS
145X2003
2
1
3
2a
4a
5
1a
3a
6
© Danfoss | Produced by Danfoss Redan A/S | 2018.02 | 39
3
4
