Montage- und Betriebsanleitung

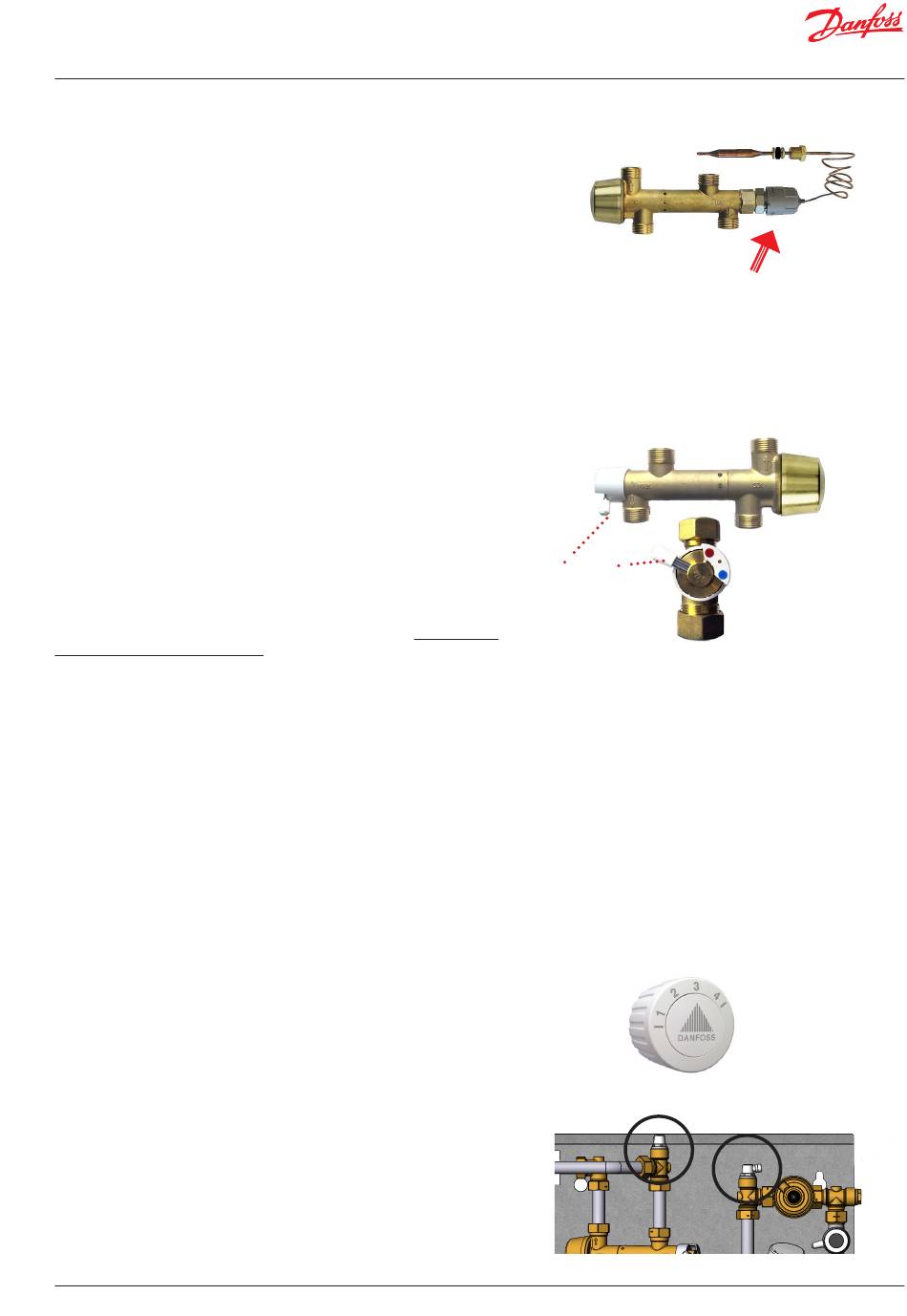

13. REGELKOMPONENTE
TWW-Temperaturregelung
Das Trinkwasser wird über einen Wärmeübertrager erwärmt und die Tem-
peratur mit einem thermo-hydraulischen Regler ohne Hilfsenergie PTC
mit eingebautem Differenzdruckregler (Abb. 1a) oder einem Proportion-
alventil - dem PM-Regler geregelt.
PTC Regler für Trinkwarmwasser (1a).
Die Warmwassertemperatur wird durch Drehen des Handgriffes in Rich-
tung "+" (wärmer), oder "-" (kälter) eingestellt. Zuerst den Handgriff im Ur-
zeigersinn drehen - bis zum Anschlag/bis der Handgriff nicht mehr gedre-
ht werden kann. Dann drehen Sie den Handgriff gegen den Uhrzeigersinn,
bis die Temperatur des Zapfwassers ca. 48°C beträgt (7-8 l/min.). Die Tem-
peratur sollte nie 55°C übersteigen, um Kalkbildung im Wärmeübertrager
zu vermeiden.
PM Regler (1b).
Die Warmwassertemperatur wird durch Drehen des Handgriffes in Rich-
tung rot (wärmer) bzw. blau (kälter) eingestellt. Als Zapftemperatur wird
45-48 °C empfohlen (7-8 l/min.) Die Temperatur sollte nie 50 °C übersteigen
um Kalkbildung im Wärmeübertrager zu vermeiden.
Falls es nicht möglich ist, die Temperatur gemäß den obigen Hinweisen
einzustellen, ist eine Änderung der Standardeinstellung des Reglers zu
empfehlen.
Der PM-Regler arbeitet innerhalb drei Regebereiche:
- Hoch
- Standard - Werkseinstellung
- Niedrig
Richtungsweisende Einstellung des PM-Reglers ist von der primären Vor-
lauftemperatur und Δp abhängig:
Änderung des Regelbereichs:
- Handgriff mit mitgeliefertem Inbusschlüssel
demontieren,
- Kunststoffkappe mit roter/blauer Markierung
entfernen,
- Handgriff einstecken und um 360 °C drehen:
- im Uhrzeigersinn - hoch
- entgegen dem Uhrzeigersinn - niedrig
- Kunststoffkappe und Handgriff wieder montieren.
Bypass- oder Zirkulationsthermostat
Thermostat (Abb. 2) zur Warmhaltung der Hausanschlussleitung im Som-
mer oder Regelung der Zirkulationstemperatur, when TWW-Zirkulation
etabliert worden ist.
Es wird empfohlen den Thermostat in Pos. 3 einzustellen.
Entlüftung
Die Station sollte während der Inbetriebnahme entlüftet werden.
VI.MG.L1.03
Akva Vita/Lux WSS, Akva Vita/Lux FSS, Akva Vita/Lux MSS
145X2003
Abb. 1a
Abb. 1b
Handgriff
Abb. 2
© Danfoss | Produced by Danfoss Redan A/S | 2018.02 | 33
Regelhandgriff
Anzeiger
