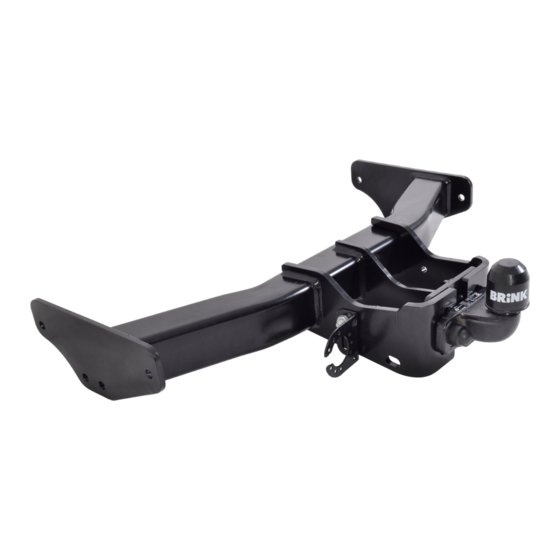

Fitting instructions
Make:
Transit ; 2014->
Transit Van MCA; 06/2019->
Type:
Ford
5828
Montagehandleiding
Fitting instructions
Montageanleitung
Instructions de montage
Monteringsanvisningar
Montagevejledning
Instrucciones de montaje
Istruzioni per il montaggio
Instrukcja montażu
Asennusohjeet
Pokyny k montáži
Szerelési útmutató
Руководство для монтажа
Your perfect fit
brink.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Brink 5828
Inhaltszusammenfassung für Brink 5828
- Seite 1 Fitting instructions Make: Ford Transit ; 2014-> Transit Van MCA; 06/2019-> Type: 5828 Montagehandleiding Fitting instructions Montageanleitung Instructions de montage Monteringsanvisningar Montagevejledning Instrucciones de montaje Istruzioni per il montaggio Instrukcja montażu Asennusohjeet Pokyny k montáži Szerelési útmutató Руководство для монтажа...
- Seite 2 Couplingsclass: F 1000km euro Approved tested ECE R55 E11 55R 019897 Max. vertical load : D-Value: 17,2 kN Copy of manufacturersplate 10.9 © 582870/16-07-2019/1...
- Seite 3 9530097 E11 55R 015950 5828/6 5828/19 M12x50 (10.9) M12x100 (10.9) 110Nm 110Nm 5828/3 Ball area existing bolts (75Nm) M12x40 (10.9) M12x100 (10.9) 110Nm M12x40 (10.9) 110Nm 110Nm existing bolts (75Nm) 5828/6 M12x50 (10.9) M12x40 (10.9) 75Nm 110Nm 5828/5 9520092 5828/4 M10x30 (10.9)
- Seite 4 9530097 E11 55R 015950 5828/6 5828/19 M12x50 (10.9) 110Nm M12x100 (10.9) 95Nm 5828/3 existing bolts (65Nm) Ball area M12x40 (10.9) M12x40 (10.9) 95Nm M12x100 (10.9) 95Nm 95Nm M12x50 (10.9) existing bolts (65Nm) 75Nm 5828/6 5828/5 M12x40 (10.9) 9520092 95Nm M10x30 (10.9)
-
Seite 5: Fitting Instructions
* Deze handleiding dient na montage bij de voertuigpapieren MONTAGEHANDLEIDING: gevoegd te worden. * Brink is niet aansprakelijk voor de schade die het direct of indi- Voordat u met de montage begint dient u op het typeplaatje te rect gevolg is van onjuiste montage, daaronder begrepen kijken welke schets, in de handleiding, van toepassing is. - Seite 6 Händler zu Rate zu ziehen. * Brink is not liable for damage caused directly or indirectly by * Im Bereich der Anlageflächen muß Unterbodenschutz, Hohlraum - incorrect assembly, including the use of unsuitable tools, the use konser vierung (Wachs) und Antidröhnmaterial entfernt werden.
-
Seite 7: Instructions De Montage
* Brink décline toute responsabilité pour les dommages qui pour- 1. Abaisser la roue de secours. raient directement ou indirectement résulter d’un montage incor- 2. -
Seite 8: Instrucciones De Montaje
övriga dokument. * Kontakt Deres forhandler for oplysninger om den maksimale * Brink är inte ansvariga för skada som orsakats direkt eller indirekt trækkraft og det tilladte kugletryk. av felaktig montering, inklusive användning av olämpliga verktyg, * Vær forsigtig ikke at bore i ledninger-,bremse elller benzinslan-... -
Seite 9: Istruzioni Per Il Montaggio
* Per eventuali necessari adattamenti "del veicolo" si consiglia di después del montaje del enganche. consultare il fornitore. * Brink no se responsabiliza por daños causados, directa o indirec- * Rimuovere lo strato di materiale isolante dai punti d'attacco. tamente, por un montaje incorrecto, incluyendo el uso de herra- * Per il peso complessivo trainabile della Vostra vettura, consultate mientas inadecuadas, por el uso de métodos de montaje y medi-... -
Seite 10: Pl Instrukcja Montażu
* Brink non può essere ritenuta responsabile per eventuali danni - Wszystkie ubytki powłoki lakierniczej zabezpieczyć przed korozją. direttamente o indirettamente dovuti ad un errato montaggio, - Należy wyjąć... -
Seite 11: Szerelési Útmutató
* Pro informaci o maximálním nákladu povoleném k tažení se obraťte na * Brink ei ole vastuussa vioittumisesta, joka on suoraan tai epäsuo- svého prodejce. raan aiheutunut väärästä asennuksesta samoin kuin sopimatto- * Při vrtání... - Seite 12 * Amennyiben ponthegesztéssel rögzített anyákkal találkozunk, vegyük le róluk a mıanyag sapkát. * A felszerelés után az útmutatót Œrizzük a gépjármı papírjaival együtt. ВНИМАНИЕ: * A Brink nem vállal felel sséget a nem megfelel szerelésb l * Если потребуются изменения конструкции транспортного средства, © 582870/16-07-2019/11...
- Seite 13 * После монтажа крюка следует хранить настоящее руководство в комплекте с технической документацией автомобиля * Фирма Brink не отвечает за ущерб, являющийся прямым или косвен- ным следствием неправильного монтажа, в том числе использова- ния неподходящих инструментов и применения иного способа мон- тажа...
- Seite 14 5828/3 ø13mm 5828/3 5828/19 5828/19 5828/3 5828/3 Fig.1 © 582870/16-07-2019/13...
- Seite 15 Dispositivo di traino tipo: 5828 Per autoveicoli: Ford Transit: 2014-> / Ford Transit Van MCA; 06/2019-> Tipo funzionale: M1: FAD M2: FBD N1: FCD N2: FDD V363 Classe e tipo di attacco: Omologazione: E11 55R-019897 Valore D: 17,2 kN Carico Verticale max. S: 140 kg Larghezza rimorchiabile per Caravan e T.A.T.S.: 2,45m vedere CARTA di CIRCOLAZIONE VEICOLO (motrice) + 70 cm = ..arrotondare...
