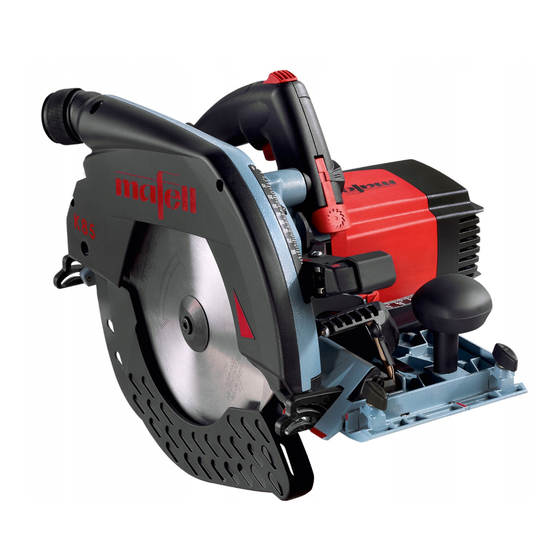

Mafell K 85 Ec Originalbetriebsanleitung
Handkreissäge / kapp-sägesystem
Vorschau ausblenden
Andere Handbücher für K 85 Ec:
- Originalbetriebsanleitung (94 Seiten) ,
- Originalbetriebsanleitung (122 Seiten) ,
- Originalbetriebsanleitung (186 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
170416.0320/k
Handkreissäge / Kapp-Sägesystem
в Ручная дисковая пила / Система
торцовочной пилы
Pilarka tarczowa / Piła ukośna
Jako kapovac Ruční okružní pila /
Kapovací pilový systém
Ročna krožna žaga / Čelilni sistem
za žaganje
