Schnittstelle
SMART MAGIER-KONFIGURATION:
Bei der ersten Stromversorgung fordert der Controller den Benutzer auf, die Konfiguration mithilfe des Assistenten durchzuführen.
Um auf den Eingabecode 1000 des Assistenten zuzugreifen, lautet die Konfiguration wie folgt:
SPRACHE
Für eine erweiterte Konfiguration gehen Sie zum Parametermenü.
Visualisierung
1 MIMIC
<1.1> STAT. / QUELLEN
<1.2> ZÄH. / MESSUNGEN
<1.3> INFO. / INFO
- Drücken Sie kurz auf
diese Taste, um die
Dashboards zu wechseln.
Menüs & Programmierung
HAUPTMENÜ
KONTROL
LOG
STATISTIKEN
GENSET SCHEDULER
PARAMETER
SPEZIELLE FUNKTIONEN
WARTUNG
INFORMATIONEN
KONTROL
MODUS / POSITION
TEST
MANUELLER RÜCKTRANSF
LOG
EVENT LOG
ALARM LOG
FEHLER
STATISTIKEN
ZYKLEN
AKTIVITÄTEN
STUNDENZÄHLER
QUELLE1
QUELLE2
GENSET 1
GENSET 2
SCHÜTZSCHALT.
SCHEDULER
HAUPTPARAMETER
INDIVIDUEL1
PARAMETER
NETZWERK
DISPLAY
TIMER
E/A
KOMMUNIKATION
ALARME
KODE
WIZARD
5
DATUM/
QUELLEN
UHRZEIT
2 STATUS
<2.1> STAT. / STATUS
<2.2> SYNC / SYNC
7 WARTUNG*
<7.1> AL1
<7.2> AL2
<7.x> ALx
* Über das Wartungs-Dashboard können Benutzer alle konfigurierten Wartungsalarme anzeigen.

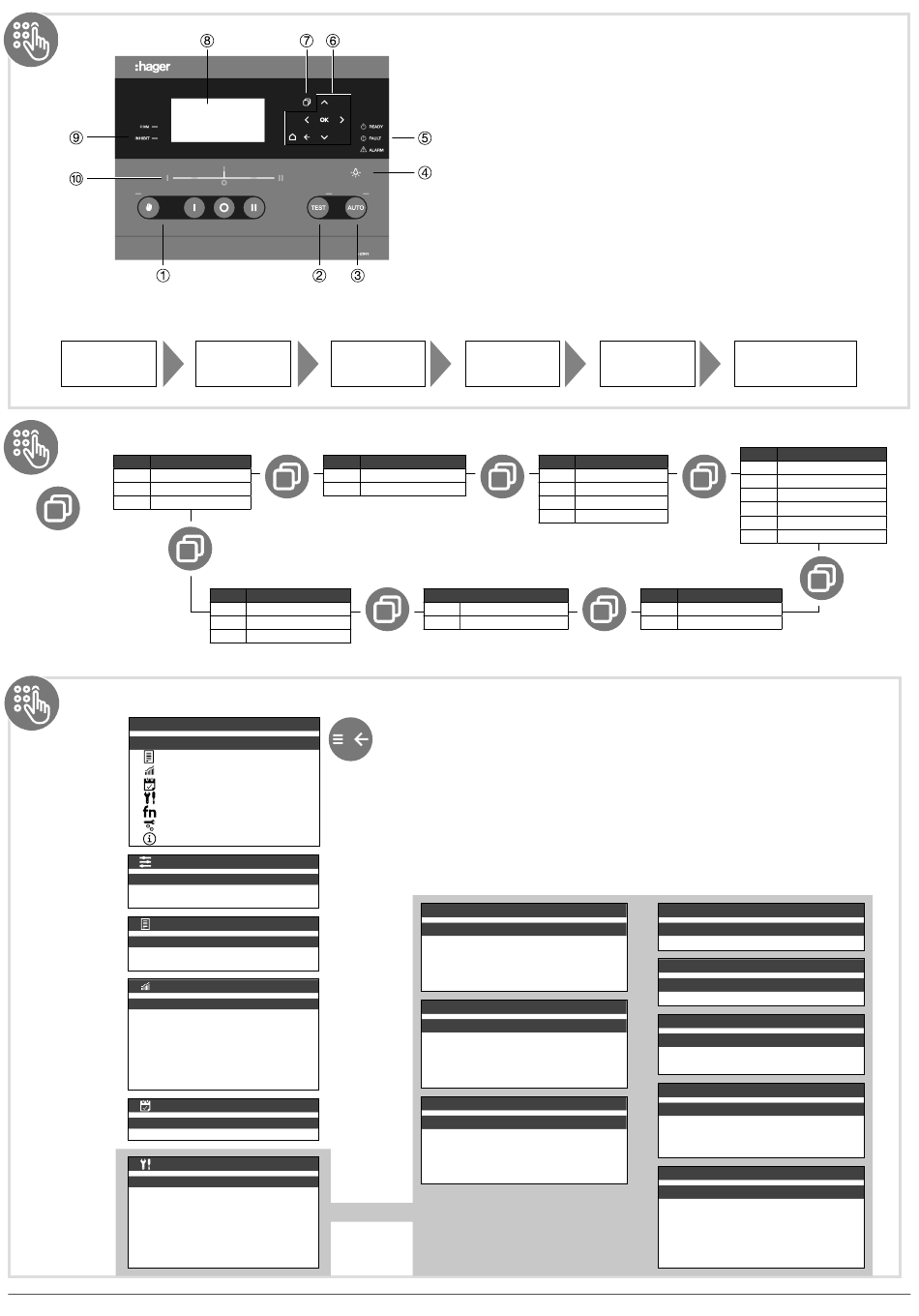

1. Manuelle Bedientasten und Anzeige.
2. Testknopf und Anzeige.
3. Automatische Taste und LED-Anzeige.
4. Lampentestknopf.
5. Stromversorgungs-, Fehler- und Alarm-LED.
6. Navigationstasten.
7. Ändern Sie das Dashboard.
8. LCD-Anzeige.
9. LED COM & Inhibit.
10. Quelle und Schalter synoptisch.
INSTALLATION
3
<3.1>
<3.2>
<3.3>
<3.4>
6 E/A
<6.1> IN / EINGÄNGE
<6.2> OUT / AUSGÄNGE
- Drücken Sie kurz auf diese Taste, um eine Ebene zurück zu gehen.
- Drücken Sie lange, um auf die Menüs zuzugreifen.
Um auf bestimmte Funktionen zugreifen zu können, werden Sie mögli-
cherweise nach einem Kennwort gefragt. Standardmäßig ist dies 1000.
NETZWERK
AUTOERKENNUNG
SETUP
ANWENDUNG
ARBEITSBEREICH Q1
ARBEITSBEREICH Q2
DISPLAY
MONITOR
DATUM/UHRZEIT
OPTIONEN
WECHSEL PRODUKT NAME
BILSCHSCHIRMSCHONER
TIMER
OPERATIO.
GENSET QUELLE1
GENSET QUELLE2
LASTTEST
LEERLAUFTEST
PRODUKT- KOMMUNIKATION
NAME RS485
4
MESSUNGEN
<4.1>
SYS / SYS
<4.2>
V / V
<4.3>
U / U
<4.4>
F / F
<4.5>
<4.6>
5 ALARME
<5.1> AKT / AKTIV
<5.2> END / BEENDET
E/A
EINGÄNGE
AUSGÄNGE
KOMMUNIKATION
MODBUS ADRESSE
RS485 MODBUS
ALARME
LOGICAL ALARMS CONFIG
WARTUNGSALARME KONFIGURIEREN
SYSTEMARLARME KONFIGURIEREN
KODE
ÄNDERUNG BETREIB PW
WECHSEL KONFIG PWD
WECHSEL VON WARTUNGS PW
ZURÜCK
WIZARD
SPRACHE
DATUM/UHRZEIT
QUELLEN
INSTALLATION
PRODUKTNAME
KOMMUNIKATION RS485
TIMER
RUN / BETRIEB
S1 / QUELLE1
S2 / QUELLE2
OPT / OPTIONEN
TOx / TEST
EOx / EXTERNER TEST
