4.2.2
Draufsicht BL20-E-GW-EN (

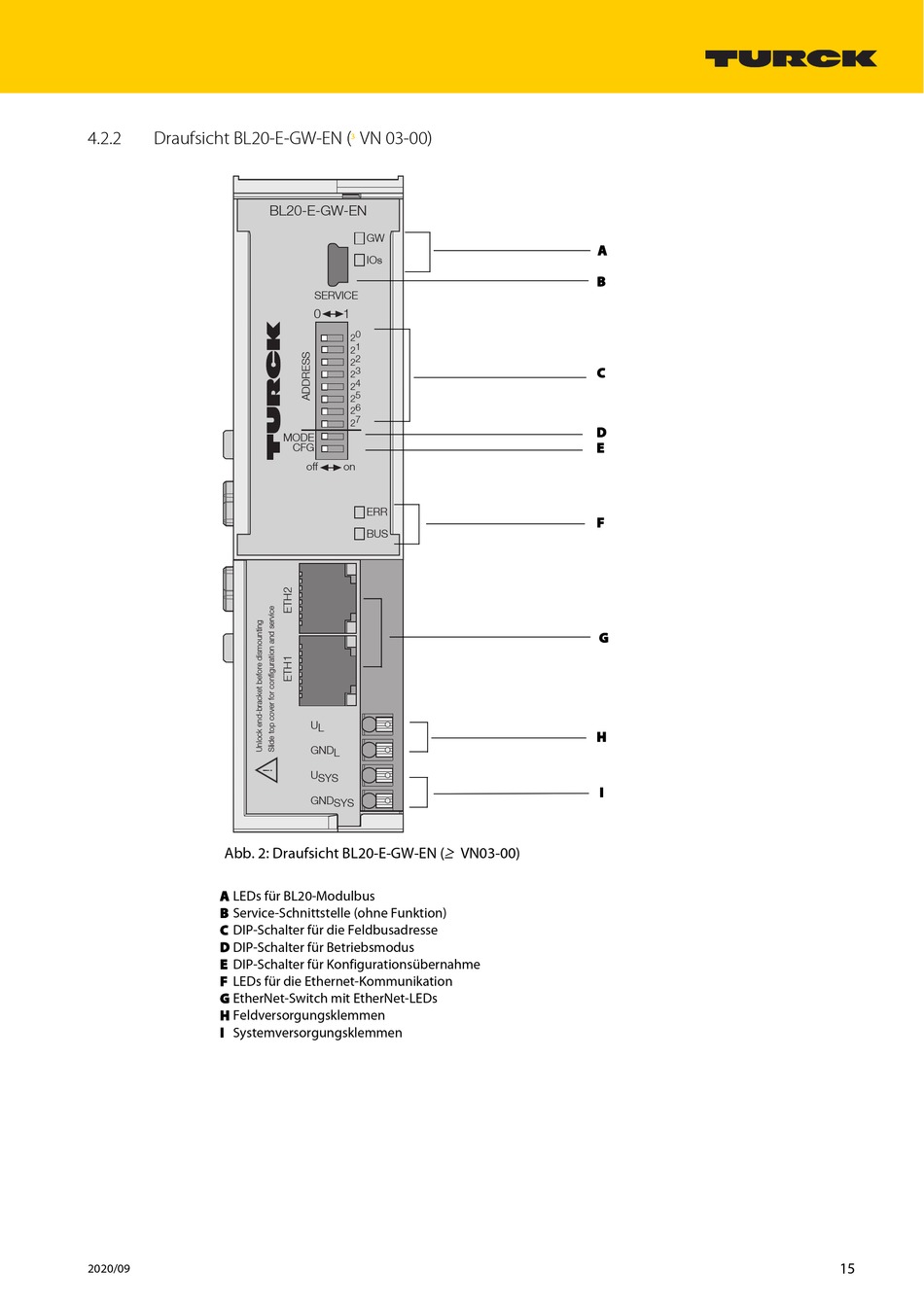

Abb. 2: Draufsicht BL20-E-GW-EN ( VN03-00)
A LEDs für BL20-Modulbus
B Service-Schnittstelle (ohne Funktion)
C DIP-Schalter für die Feldbusadresse
D DIP-Schalter für Betriebsmodus
E DIP-Schalter für Konfigurationsübernahme
F LEDs für die Ethernet-Kommunikation
G EtherNet-Switch mit EtherNet-LEDs
H Feldversorgungsklemmen
I Systemversorgungsklemmen
2020/09
VN 03-00)
³
BL20-E-GW-EN
GW
IOs
SERVICE
0
1
2 0
2 1
2 2
2 3
2 4
2 5
2 6
2 7
MODE
CFG
off
on
ERR
BUS
U L
GND L
U SYS
GND SYS
A
B
C
D
E
F
G
H
I
15
