SimonsVoss SmartIntego Verkabelung Seite 6

Verkabelung SmartIntego (RS-485)
(Information)
Anschluss
A
V ext.
in
GND ext.

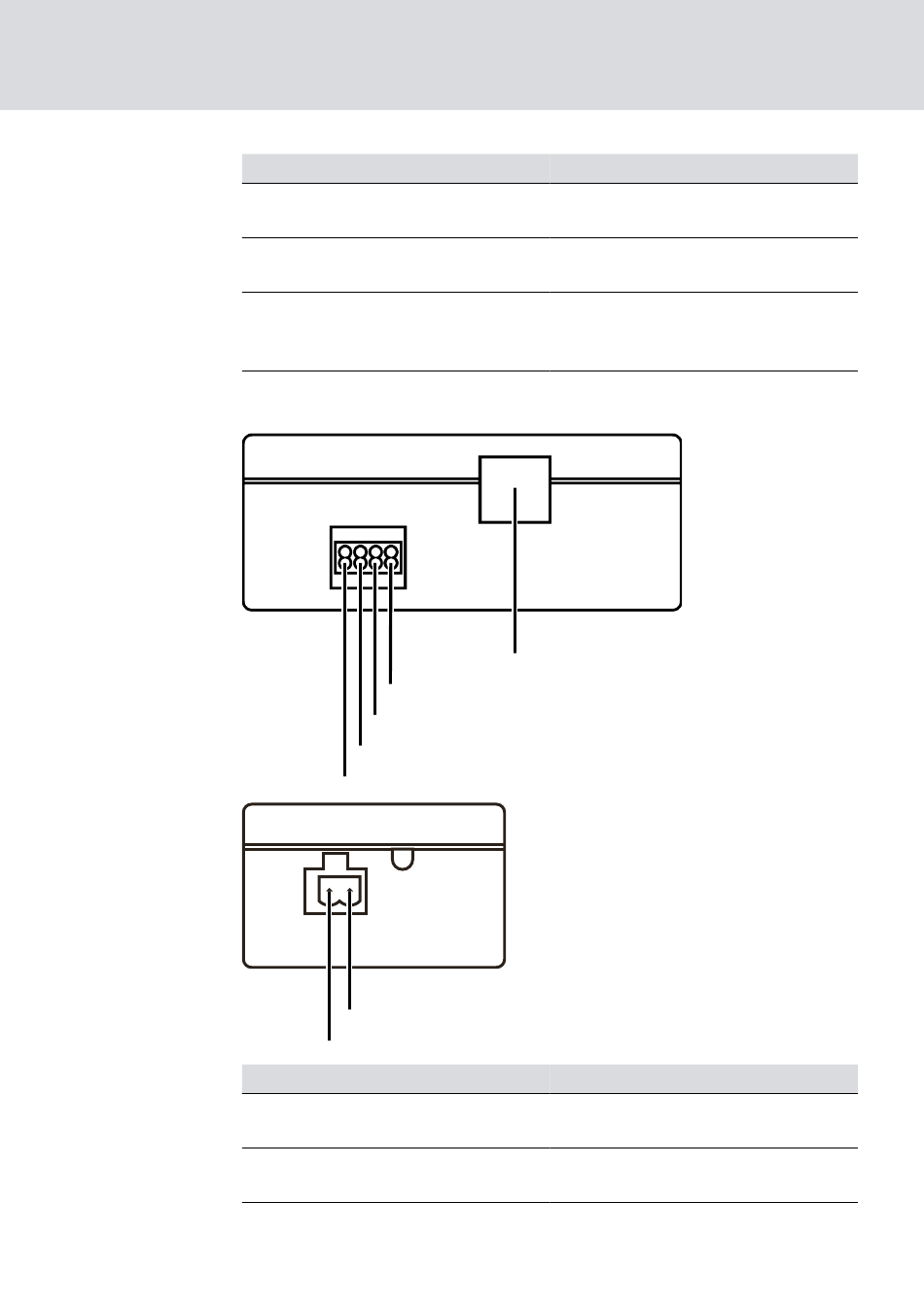

Anschlüsse (SI.GN.CONFIG.EC)
Vin
GND
B
A
Vin ext.
GND ext.
Anschluss
Ethernet
V
in
Bedeutung
Anschluss der negativen Datenlei-
tung des RS-485-Busses.
Anschluss der Versorgungsspannung
eines externen Netzteils.
Anschluss des Massepotentials ei-
nes externen Netzteils. Intern mit
GND verbunden.
Ethernet
Bedeutung
Anschluss der Netzwerkverbindung
zur Änderung des Systems.
Anschluss der Versorgungsspannung
des RS-485-Busses.
2. Anschlüsse
6 / 18
