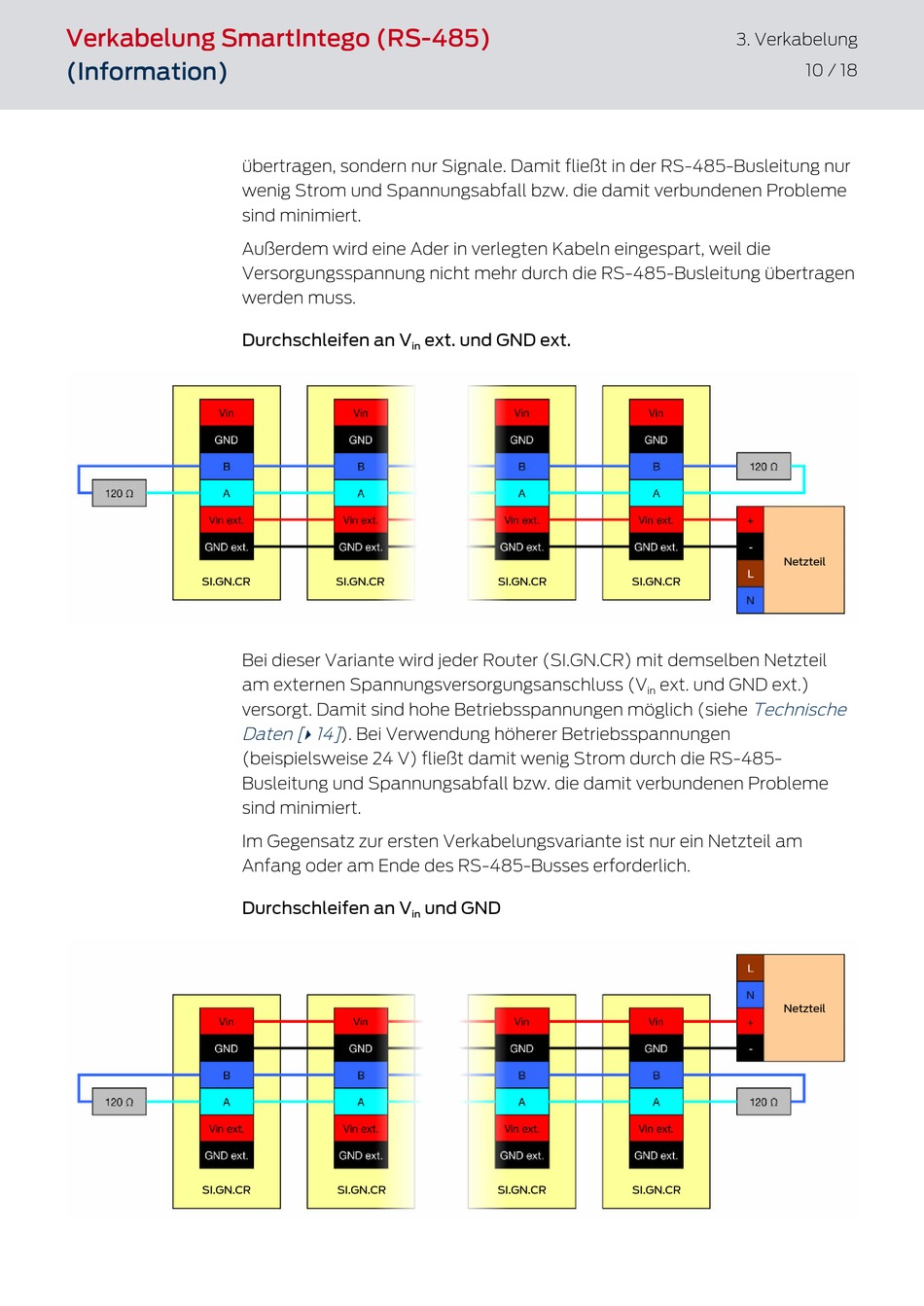

Verkabelung SmartIntego (RS-485)
(Information)
SI.GN.CR
SI.GN.CR
übertragen, sondern nur Signale. Damit fließt in der RS-485-Busleitung nur
wenig Strom und Spannungsabfall bzw. die damit verbundenen Probleme
sind minimiert.
Außerdem wird eine Ader in verlegten Kabeln eingespart, weil die
Versorgungsspannung nicht mehr durch die RS-485-Busleitung übertragen
werden muss.
Durchschleifen an V
in
SI.GN.CR
Bei dieser Variante wird jeder Router (SI.GN.CR) mit demselben Netzteil
am externen Spannungsversorgungsanschluss (V
versorgt. Damit sind hohe Betriebsspannungen möglich (siehe
Daten [
14]
). Bei Verwendung höherer Betriebsspannungen
}
(beispielsweise 24 V) fließt damit wenig Strom durch die RS-485-
Busleitung und Spannungsabfall bzw. die damit verbundenen Probleme
sind minimiert.
Im Gegensatz zur ersten Verkabelungsvariante ist nur ein Netzteil am
Anfang oder am Ende des RS-485-Busses erforderlich.
Durchschleifen an V
in
SI.GN.CR
ext. und GND ext.
SI.GN.CR
und GND
SI.GN.CR
3. Verkabelung
10 / 18
Netzteil
SI.GN.CR
ext. und GND ext.)
in
Technische
Netzteil
SI.GN.CR
