Verkabelung SmartIntego (RS-485)
(Information)

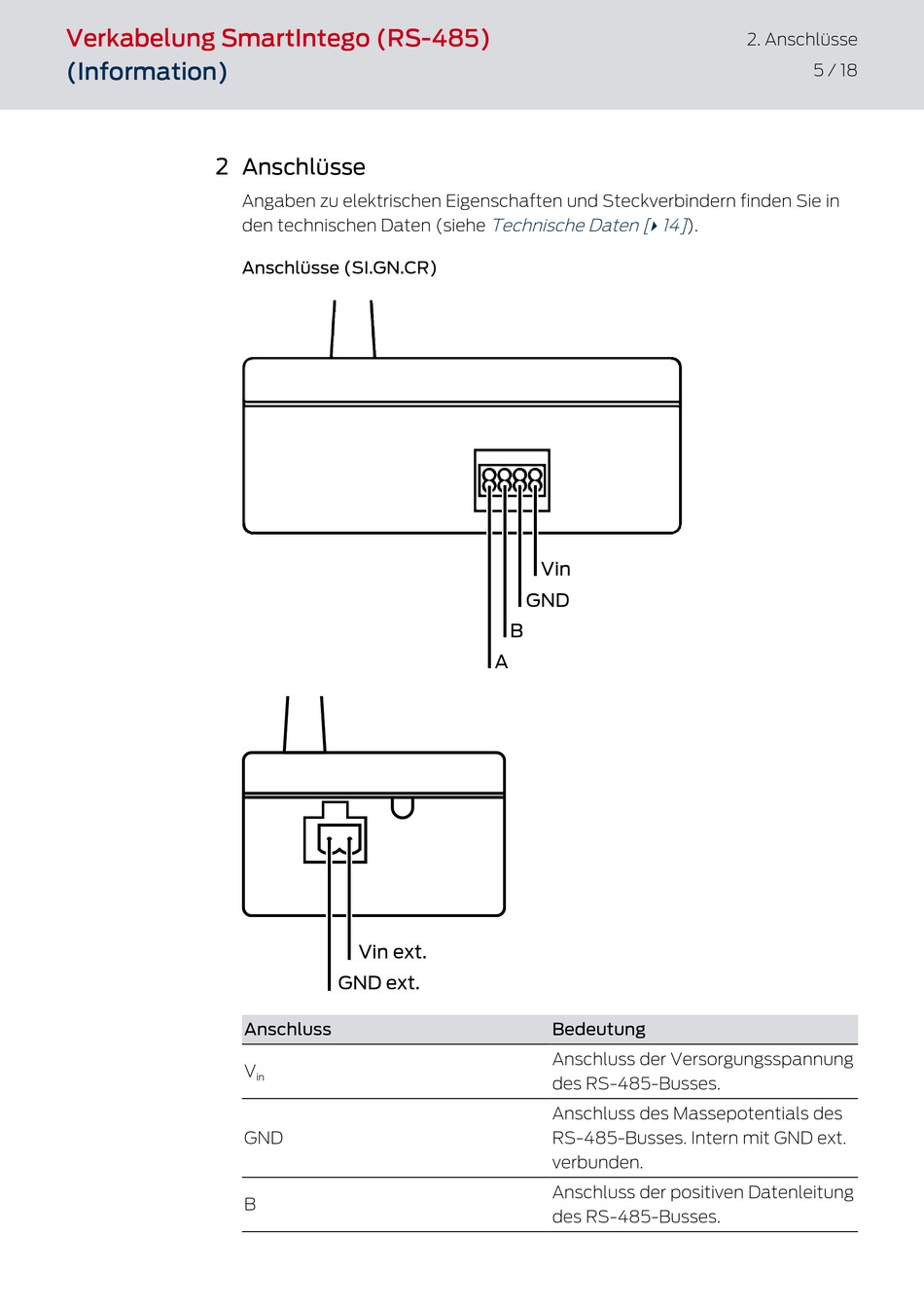

2 Anschlüsse
Angaben zu elektrischen Eigenschaften und Steckverbindern finden Sie in
den technischen Daten (siehe
Anschlüsse (SI.GN.CR)
Vin ext.
GND ext.
Anschluss
V
in
GND
B
Technische Daten [
14]
}
Vin
GND
B
A
Bedeutung
Anschluss der Versorgungsspannung
des RS-485-Busses.
Anschluss des Massepotentials des
RS-485-Busses. Intern mit GND ext.
verbunden.
Anschluss der positiven Datenleitung
des RS-485-Busses.
2. Anschlüsse
5 / 18
).
