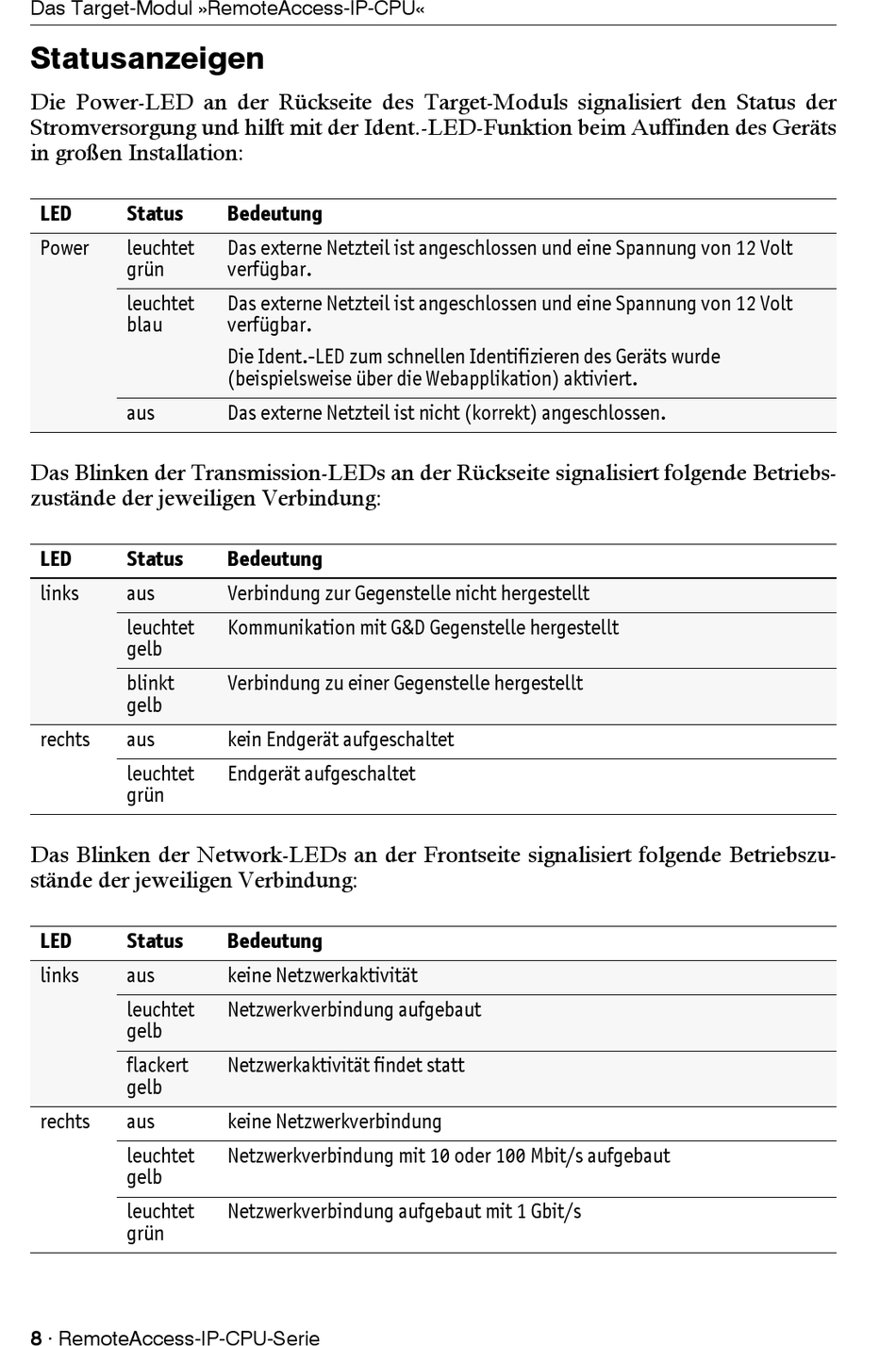

Das Target-Modul »RemoteAccess-IP-CPU«
Statusanzeigen
Die Power-LED an der Rückseite des Target-Moduls signalisiert den Status der
Stromversorgung und hilft mit der Ident.-LED-Funktion beim Auffinden des Geräts
in großen Installation:
LED
Status
Power
leuchtet
grün
leuchtet
blau
aus
Das Blinken der Transmission-LEDs an der Rückseite signalisiert folgende Betriebs-
zustände der jeweiligen Verbindung:
LED
Status
links
aus
leuchtet
gelb
blinkt
gelb
rechts
aus
leuchtet
grün
Das Blinken der Network-LEDs an der Frontseite signalisiert folgende Betriebszu-
stände der jeweiligen Verbindung:
LED
Status
links
aus
leuchtet
gelb
flackert
gelb
rechts
aus
leuchtet
gelb
leuchtet
grün
8 · RemoteAccess-IP-CPU-Serie
Bedeutung
Das externe Netzteil ist angeschlossen und eine Spannung von 12 Volt
verfügbar.
Das externe Netzteil ist angeschlossen und eine Spannung von 12 Volt
verfügbar.
Die Ident.-LED zum schnellen Identifizieren des Geräts wurde
(beispielsweise über die Webapplikation) aktiviert.
Das externe Netzteil ist nicht (korrekt) angeschlossen.
Bedeutung
Verbindung zur Gegenstelle nicht hergestellt
Kommunikation mit G&D Gegenstelle hergestellt
Verbindung zu einer Gegenstelle hergestellt
kein Endgerät aufgeschaltet
Endgerät aufgeschaltet
Bedeutung
keine Netzwerkaktivität
Netzwerkverbindung aufgebaut
Netzwerkaktivität findet statt
keine Netzwerkverbindung
Netzwerkverbindung mit 10 oder 100 Mbit/s aufgebaut
Netzwerkverbindung aufgebaut mit 1 Gbit/s
