- Seite 1 ROVER ELITE Maximum Power Point Tracking Solar Charge Controller 20A | 40A Version 1.1...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte bewahren Sie diese HInweise Die folgenden Symbole veranschaulichen die Verwendung des gesamten Handbuchs, um anzuzeigen, dass eine potenziell gefährliche Situation in einer Operation oder eine wichtige sichere Prozedur vorhanden sein kann, die berücksichtigt werden muss. weist auf einen potenziellen gefährlichen Zustand hin. Gehen Sie bei WARNUNG dieser Aufgabe mit äußerster Vorsicht vor. - Seite 3 Sicherheitshinweise der Batterie Verwenden Sie nur versiegelte Blei-Säure-, geflutete, Gel- oder Lithium-Batterien. Während des Ladevorgangs können explosive Batteriegase vorhanden sein. Stellen Sie sicher, dass ausreichend Belüftung vorhanden ist, um die Gase freizusetzen. Seien Sie vorsichtig, wenn Sie eine große Kapazität von Blei-Säure-Batterien benutzen.Tragen Sie eine Schutzbrille.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Information Produktübersicht Identifizierung von Teilen Maße Rover Elite 20A Rover Elite 40A Zusätzliche Komponenten Installation Schließen Sie den Laderegler an Montieren Sie den Laderegler Kabelgröße Betrieb Benutzer Interface LCD Anzeige Ändern die Parameter MPPT Technologie Fehlersuche Fehlercodes / Fehlerbehebung Schutzverhalten / Korrekturen Wartung Technische Spezifikationen... -
Seite 5: Allgemeine Information
Allgemeine Informationen Die MPPT-Laderegler der Rover Elite-Serie bieten Ihnen die beste Ladeeffizienz für unzählige netzunabhängige 12-V- oder 24-V-Solaranwendungen. Diese MPPT-Laderegler sind kompatibel mit einer Reihe von Batterien, einschließlich Lithium. Der Rover Elite MPPT maximiert Ihre solare Ladeenergie durch seinen intelligenten Tracking-Algorithmus und sorgt so für eine optimale Akkuleistung. -
Seite 6: Produktüberblick

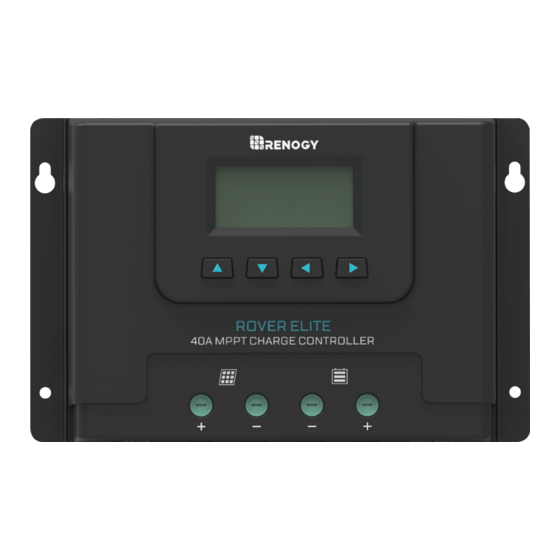

Produktüberblick Identifizierung von Teilen ROVER ELITE 40A MPPT Charge Controller Rover Elite 40A HINWEIS Schlüsselteile 1. LCD Blidschirm 2. Bedientasten 3. Befestigungsbohrungen 4. RS485-Kommunikationsanschluss 5. PV-Klemmen 6. Batterie-Klemmen 7. Remote-Temperatursensor-Port 8. Batteriespannungssensor-Port... -
Seite 7: Maße
Dimensions 161,5mm 149,5mm ROVER ELITE 20A MPPT CHARGE CONTROLLER 65,8mm 135,5mm RS485 TEMP BATT Rover Elite 20... -
Seite 8: Rover Elite 40A
Dimension sind in mm HINWEIS 199,5mm 187,5mm ROVER ELITE 40A MPPT CHARGE CONTROLLER 75,0mm 173,5mm RS485 TEMP BATT Rover Elite 40... -
Seite 9: Zusätzliche Komponenten
im Paket enthaltene zusätzliche Komponenten Komponenten: Remote-Temperatursensor: Dieser Sensor misst die Temperatur an der Batterie und verwendet diese Daten für eine sehr genaue Temperaturkompensation. Der Sensor wird mit einem 298cm langen Kabel geliefert, das an den Laderegler angeschlossen wird. Schließen Sie einfach das Kabel an und befestigen Sie den Sensor oben oder an der Seite der Batterie, um die Umgebungstemperatur um die Batterie aufzuzeichnen. -
Seite 10: Installation
Installation Empfohlenes Werkzeug vor der Installation: Schraubendreher Multimeter Schließen Sie das Batteriekabel zuerst an den Laderegler an und schließen Sie WARNUNG dann das Solarmodul an den Solarladeregler an.Schließen Sie das Solarmodul nicht an den Solarladeregler an, bevor Sie die Batterie anschließen. Ziehen Sie die Schraubklemmen nicht zu fest an. -
Seite 11: Schließen Sie Den Laderegler An
Schließen Sie den Laderegler an Batterie Rover Elite 20A... - Seite 12 Batterie Rover Elite 40A...
- Seite 13 Solarmodul Rover Elite 20A Rover Elite 40A...
-
Seite 14: Montieren Sie Den Laderegler
Temperatur-Sensor Rover Elite 20A Rover Elite 40A Legen Sie den Sensor in der Nähe Legen Sie den Sensor in der Nähe von der Batterie von der Batterie Platzieren Sie den Temperatursensor NICHT in der Batteriezelle. HINWEIS Montieren Sie den Laderegler Installieren Sie den Regler niemals in einem geschlossenen Gehäuse mit überfluteten WARNING Batterien. -
Seite 15: Kabelgröße
2, Auf Abstand prüfen—v Stellen Sie sicher, dass über und unter dem Controller ausreichend Platz für die Kabelführung sowie für die Belüftung vorhanden ist. Der Abstand sollte mindestens 150 mm betragen. 3, Löcher markieren 4, Löcher bohren 5, befestigen den Laderegler. warm air (150mm) cool air... -
Seite 16: Betrieb
Operation Rover Elite ist sehr einfach zu verwenden. Schließen Sie einfach die Batterien an und der Regler ermittelt automatisch die Batteriespannung. Der Regler ist mit einem LCD Bildschirm und 4 Tasten ausgestattet, mit denen Sie die Menüs bedienen können. Benutzer Interface Hauptseite Hauptbildschirm Fehlercode... -
Seite 17: Lcd Anzeige
LCD Anzeige Solarmodul aufladen Batterie Tageszeit/ Nachtzeit Modus abnormal Ladestufe Parameterwert Einheit Systemspannung Ändern die Parameter Blättert vorwärts durch das Menü Blättert rückwärts durch das Menü Zur letzten Seite zurückkehren in Parameter Einstellung-Modus Gedrückt halten,um die Parameter Einstellung-Modus einzugehenGedrückt halten, um den Parametermodus zu speichern... - Seite 18 Drücken Sie die UP / DOWN-TASTE, um den spezifischen Parameter zu HINWEIS ändern. 1, Gesamtenergieerzeugung auf 0 KWh löschen Der Benutzer kann durch Drücken der UP- / DOWN-Taste zum KWh-Bildschirm wechseln. Um den aktuellen Leistungswert auf 0 kWh zurückzusetzen, muss der Benutzer drei Sekunden lang auf den Pfeil nach rechts und dann kurz auf den Pfeil nach oben drücken, um den Wert zu löschen, wenn der Leistungswert blinkt.
-
Seite 19: Mppt Technologie
3, Lithium, Batteriespannung und Ladespannung auswählen Auf diesem Bildschirm zeigt sich die Batteriespnnung. Halten Sie die rechte Pfeiltaste ca. 3-5 Sekunden lang gedrückt, bevor auf dem Bildschirm der aktuelle Batterietyp angezeigt wird. Verwenden Sie nach dem Blinken dieUP oder DOWN Pfeiltaste, um LI zu markieren. - Seite 20 Obwohl der Wirkungsgrad des MPPT-Ladereglers nicht 100% beträgt, liegt seine Effizienz dennoch bei 92-95%.Daher, wenn die Solarkomponente eine Spitzenleistungspunktspannung (Vmp) hat, die größer als die Batteriespannung ist.Es kann den Batterieladestrom proportional größer als der Ausgangsstrom des Solarmoduls führen.Die vom Solarmodul erzeugte Spannung muss auf den vorgesehenen Wert reduziert werden, um das Aufladen der Batterie zu stabilisieren.Dies kann der Fall sein, wenn das Solarpanel einen Strom von 8A an die Steuerung erzeugt aber die Steuerung der Batterie einen Ladestrom von 10A gibt.Dies ist das Grundprinzip...
- Seite 21 Batteriespannung Schnelle Ladung behaltende Ladung Erhaltungsladung Ausgleichserhöhung Boost Ladungsrückkehrspannung Time Ladestrom behaltende zeit:2 St. (Anwendungsbereich:10-180 Min. Maximaler Strom Akkumulierte Zeit: 3 St. Time Schnelle Ladephase: für die tägliche Aufladung. Der Regler liefert 100% der zur Verfügung stehenden Solarenergie zur Batterieladung, konstante strom-äquivalent.In dieser Phase hat sich die Batteriespannung eine konstante Spannung (Ausgleichs- oder boost) nicht erreicht wird, arbeitet Steuerung im konstanten Strom-Modus, der maximale Strom für die Batterie liefert (MPPT Aufladung).
-
Seite 22: Aktivierung Der Lithium-Batterie
Gleichgewichtsphasen: 28 Tage automatisch einmal ausgeführt, Es kann man aber auch manuell erfolgen.Einige Batterietypen profitieren von regulärem Ausgleichsladen, können den Elektrolyten rühren, die Batteriespannung ausgleichen und die chemische Reaktion abschließen.Die ausgeglichene Ladung erhöht die Batteriespannung damit sie höher als die Standardkomplementärspannung und führt zur Elektrolytvergasung der Batterie. -
Seite 23: Fehlersuche
Fehlersuche Fehlercode/Fehlersuche Wenn der Rover Elite nicht richtig funktioniert, zeigt er einen Fehlercode an, der normalerweise abnormal auf der Benutzeroberfläche angezeigt wird. Mithilfe des Codes können Sie versuchen, den Fehler zu beheben, um den normalen Systembetrieb zu starten. Fehler -code Bedeutung Fehlerbehebung Das System läuft normal. -
Seite 24: Schutzverhalten / Korrekturen
Schutzverhalten / Korrekturen Wenn dieRver Elite nicht richtig funktioniert und kein fehlercode zeigt, wird möglicherweise eine automatische Schutzfunktion ausgeführt. Das bedeutet nicht, dass Ihre Rover Elite kaputt nicht. Es sind jedoch einige Schritte zur Fehlerbehebung erforderlich, um den normalen Systembetrieb zu starten. Verhalten Schutzfunktion/Fehlerbehebung Verpolungsschutz der Batterie... -
Seite 25: Wartung
Wartung Um die beste Leistung des Solarladereglers zu erzielen, ist es ratsam, diese Aufgaben von Zeit zu Zeit Durchzuführen. 1,Überprüfen Sie die Verdrahtung des Solarladereglers, um sicherzustellen, dass keine Kabel beschädigt oder verschlissen sind. 2, Ziehen Sie alle Anschlüsse fest und prüfen Sie auf lose, beschädigte oder verbrannte Verbindungen. 3, Reinigen Sie das Gehäuse gelegentlich mit einem feuchten Tuch. -
Seite 26: Batterieladeparameter
Ladeparameter der Batterie Batterie SLD/AGM FLOODED LI(LFP) 16 V 16 V 16 V 16 V Hochspannungsunterbrechung wieder anschließen bei 15 V 15 V 15 V 15 V Überspannung Ausgleichsspannung ----- ----- ----- 14,8V 14,4V Anhebungsspannung 14,6 V 14,2 V 14,6 V Benutzer:12 6V-16V Erhaltungsspannung... -
