Renogy Rover Series 20A/30A/40A - Controller-Handbuch

Allgemeine Informationen

Die Laderegler der Rover-Serie sind intelligente Regler, die für verschiedene netzunabhängige Solaranwendungen geeignet sind. Sie schützen die Batterie vor Überladung durch die Solarmodule und vor Tiefentladung durch die Verbraucher. Der Regler verfügt über einen intelligenten Tracking-Algorithmus, der die Energie aus dem/den Solarmodul(en) maximiert und die Batterie lädt. Gleichzeitig verhindert die Unterspannungsabschaltfunktion (LVD) eine Tiefentladung der Batterie.

Der Ladeprozess des Rover wurde für eine lange Batterielebensdauer und eine verbesserte Systemleistung optimiert. Die umfassenden Selbstdiagnose- und elektronischen Schutzfunktionen können Schäden durch Installationsfehler oder Systemstörungen verhindern.

Hauptmerkmale

• Automatische Erkennung von 12V oder 24V DC Systemspannungen
• Innovative MPPT-Technologie mit hoher Tracking-Effizienz von bis zu 99% und einer Spitzenumwandlungseffizienz von 98%
• Geeignet für Deep-Cycle-Batterien (versiegelt, Gel, Nass) und Lithium-Batterien (12,8V LFP)
• Elektronischer Schutz: Überladung, Tiefentladung, Überlastung und Kurzschluss
• Verpolungsschutz: Jede Kombination von Solarmodul und Batterie, ohne Schäden an Komponenten zu verursachen
• Anpassbare Ladespannungen
• Lädt tiefentladene Lithiumbatterien
• RS232-Anschluss zur Kommunikation mit dem BT-1 Bluetooth-Modul

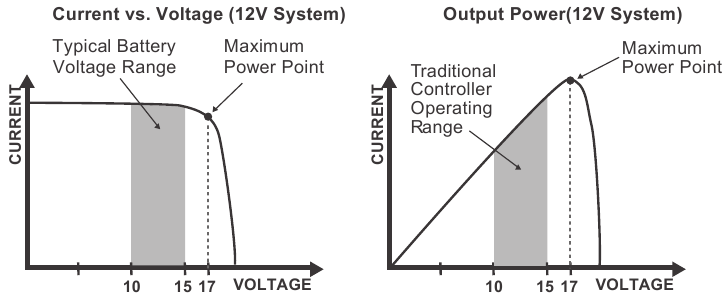

MPPT-Technologie

Der MPPT-Laderegler nutzt die Maximum Power Point Tracking-Technologie, um die maximale Leistung aus dem/den Solarmodul(en) zu gewinnen. Der Tracking-Algorithmus ist vollautomatisch und erfordert keine Benutzereinstellung. Die MPPT-Technologie verfolgt die maximale Leistungspunktspannung (Vmp) des Arrays, wie sie sich mit den Wetterbedingungen ändert, und stellt sicher, dass die maximale Leistung den ganzen Tag über aus dem Array gewonnen wird.

Stromverstärkung

In vielen Fällen wird der MPPT-Laderegler den Strom im Solarsystem "verstärken". Der Strom entsteht nicht aus dem Nichts. Stattdessen ist die in den Solarmodulen erzeugte Leistung dieselbe Leistung, die in die Batteriebank übertragen wird. Leistung ist das Produkt aus Spannung (V) x Stromstärke (A).

Daher, bei Annahme von 100% Effizienz:
Leistung rein = Leistung raus
Volt rein * Ampere rein = Volt raus * Ampere raus

Obwohl MPPT-Regler nicht zu 100% effizient sind, liegen sie mit etwa 92-95% Effizienz sehr nah dran. Wenn der Benutzer also ein Solarsystem hat, dessen Vmp größer ist als die Spannung der Batteriebank, dann ist diese Potentialdifferenz proportional zur Stromverstärkung. Die am Solarmodul erzeugte Spannung muss auf eine Rate heruntergeregelt werden, die die Batterie stabil laden könnte, wobei die Stromstärke entsprechend dem Abfall verstärkt wird. Es ist durchaus möglich, dass ein Solarmodul 8 Ampere in den Laderegler einspeist und der Laderegler entsprechend 10 Ampere an die Batteriebank sendet. Dies ist das Wesentliche der MPPT-Laderegler und ihr Vorteil gegenüber herkömmlichen Ladereglern. Bei herkömmlichen Ladereglern geht diese heruntergeregelte Spannungsmenge verloren, da der Regleralgorithmus sie nur als Wärme abführen kann. Das Folgende veranschaulicht grafisch die Leistung der MPPT-Technologie.

Begrenzung der Wirksamkeit

Temperatur ist ein großer Feind von Solarmodulen. Wenn die Umgebungstemperatur ansteigt, wird die Betriebsspannung (Vmp) reduziert und die Stromerzeugung des Solarmoduls begrenzt. Trotz der Effektivität der MPPT-Technologie hat der Ladealgorithmus möglicherweise nicht viel zu verarbeiten, und es kommt daher zu einem unvermeidlichen Leistungsabfall. In diesem Szenario wäre es vorzuziehen, Module mit höherer Nennspannung zu verwenden, damit die Batterie trotz des Leistungsabfalls des Panels immer noch eine Stromverstärkung aufgrund des proportionalen Abfalls der Modulspannung erhält.

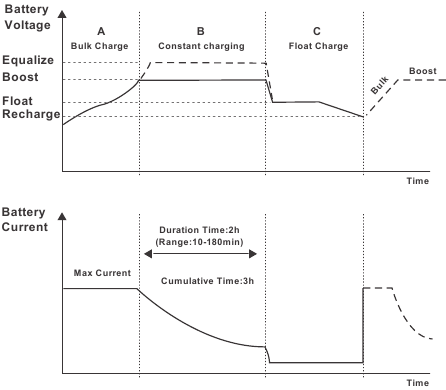

Vier Ladestufen

Der Rover MPPT-Laderegler verfügt über einen 4-stufigen Batterieladealgorithmus für ein schnelles, effizientes und sicheres Laden der Batterie. Diese umfassen: Hauptladung, Konstantladung (Boost), Erhaltungsladung und Ausgleichsladung.

Hauptladung: Dieser Algorithmus wird für das tägliche Laden verwendet. Er nutzt 100% der verfügbaren Solarenergie, um die Batterie aufzuladen, und entspricht einem Konstantstrom. In dieser Phase hat die Batteriespannung noch nicht die Konstantspannung (Ausgleich oder Boost) erreicht; der Regler arbeitet im Konstantstrommodus und liefert seinen maximalen Strom an die Batterien (MPPT-Ladung).

Konstantladung: Wenn die Batterie den Konstantspannungs-Sollwert erreicht, beginnt der Regler im Konstantlademodus zu arbeiten, wo keine MPPT-Ladung mehr stattfindet. Der Strom wird allmählich abfallen. Dies umfasst zwei Phasen, Ausgleich und Boost, und sie werden in einem vollständigen Ladevorgang nicht ständig durchgeführt, um übermäßige Gasbildung oder Überhitzung der Batterie zu vermeiden.

Boost-Ladung: Die Boost-Phase hält standardmäßig eine Ladung für 2 Stunden aufrecht. Der Benutzer kann die konstante Zeit und den voreingestellten Boost-Wert nach Bedarf anpassen.

Erhaltungsladung: Nach der Konstantspannungsphase reduziert der Regler die Batteriespannung auf einen Erhaltungsladungs-Sollwert. Sobald die Batterie vollständig geladen ist, finden keine weiteren chemischen Reaktionen mehr statt, und der gesamte Ladestrom würde sich in Wärme oder Gas umwandeln. Aus diesem Grund,

Der Laderegler reduziert die Ladespannung auf eine kleinere Menge, während er die Batterie leicht lädt. Der Zweck hierfür ist, den Stromverbrauch auszugleichen und gleichzeitig die volle Batteriespeicherkapazität aufrechtzuerhalten. Sollte ein aus der Batterie entnommener Verbrauch den Ladestrom überschreiten, kann der Regler die Batterie nicht mehr auf einem Erhaltungsladungs-Sollwert halten, und der Regler beendet die Erhaltungsladungsphase und kehrt zur Hauptladung zurück.

Ausgleichsladung: Wird alle 28 Tage im Monat durchgeführt. Es handelt sich um eine absichtliche Überladung der Batterie für einen kontrollierten Zeitraum. Bestimmte Batterietypen profitieren von einer regelmäßigen Ausgleichsladung, die den Elektrolyten umrühren, die Batteriespannung ausgleichen und die chemische Reaktion vervollständigen kann. Die Ausgleichsladung erhöht die Batteriespannung über die standardmäßige Ergänzungsspannung hinaus, was den Batterieelektrolyten vergast.

Sobald die Ausgleichsladung beim Laden der Batterie aktiv ist, wird diese Phase nicht verlassen, es sei denn, es liegt ein ausreichender Ladestrom vom Solarpanel vor. Es sollte KEINE Last an den Batterien anliegen, wenn sie sich in der Ausgleichsladungsphase befinden.

Überladung und übermäßige Gasbildung können die Batterieplatten beschädigen und zu Materialablösungen führen. Eine zu hohe oder zu lange Ausgleichsladung kann Schäden verursachen. Bitte überprüfen Sie sorgfältig die spezifischen Anforderungen der im System verwendeten Batterie.

Die Ausgleichsladung kann die Batteriespannung auf ein Niveau erhöhen, das empfindliche Gleichstromverbraucher beschädigen kann. Stellen Sie sicher, dass alle zulässigen Eingangsspannungen der Verbraucher größer sind als die Sollwertspannung der Ausgleichsladung.

Lithiumbatterie-Aktivierung

Der Rover MPPT-Laderegler verfügt über eine Reaktivierungsfunktion, um eine schlafende Lithiumbatterie aufzuwecken. Der Schutzschaltkreis einer Lithiumbatterie schaltet die Batterie typischerweise ab und macht sie bei Tiefentladung unbrauchbar. Dies kann passieren, wenn ein Lithiumbatteriepaket für längere Zeit in einem entladenen Zustand gelagert wird, da die Selbstentladung die verbleibende Ladung allmählich aufbrauchen würde. Ohne die Aufwachfunktion zur Reaktivierung und Wiederaufladung der Batterien würden diese Batterien unbrauchbar und die Pakete entsorgt werden. Der Rover legt einen kleinen Ladestrom an, um den Schutzschaltkreis zu aktivieren, und wenn eine korrekte Zellenspannung erreicht werden kann, startet er einen normalen Ladevorgang.

Wenn Sie den Rover zum Laden einer 24V Lithium-Batteriebank verwenden, stellen Sie die Systemspannung auf 24V statt auf automatische Erkennung ein. Falls die automatische Erkennung versehentlich ausgewählt wurde, können Sie diese während der Lithiumbatterie-Aktivierung auf 24V ändern. Halten Sie in der Aktivierungsoberfläche die Enter-Taste gedrückt, um den Systemspannungswähler auszulösen. Um die Systemspannung zu ändern, drücken Sie die Auf- oder Ab-Tasten und halten Sie dann Enter lange gedrückt, um die ausgewählte Systemspannung zu speichern.

Zusätzliche Komponenten

Zusätzliche Komponenten, die im Lieferumfang enthalten sind:

Fern-Temperatursensor:
Dieser Sensor misst die Temperatur an der Batterie und verwendet diese Daten für eine sehr genaue Temperaturkompensation. Der Sensor wird mit einem 9,8 Fuß langen Kabel geliefert, das an den Laderegler angeschlossen wird. Schließen Sie einfach das Kabel an und befestigen Sie den Sensor oben oder an der Seite der Batterie, um die Umgebungstemperatur um die Batterie herum zu erfassen.

HINWEIS
Verwenden Sie diesen Sensor nicht beim Laden von Lithiumbatterien.

Montagehalterungen
Diese Halterungen können verwendet werden, um den Rover-Laderegler auf jeder ebenen Fläche zu montieren. Die Schrauben zur Befestigung der Halterungen am Laderegler sind im Lieferumfang enthalten, Schrauben zur Befestigung des Ladereglers an der Oberfläche sind nicht enthalten.
Befestigungsloch (oval): 7.66 x 4.70mm (0.30 x 0.18in)

Optionale Komponenten

Optionale Komponenten, die separat erworben werden müssen:

Renogy BT-1 Bluetooth-Modul:
Das BT-1 Bluetooth-Modul ist eine großartige Ergänzung für alle Renogy-Laderegler mit RS232-Anschluss und wird verwendet, um Laderegler mit der Renogy BT App zu koppeln. Nach erfolgreicher Kopplung können Sie Ihr System überwachen und Parameter direkt von Ihrem Mobiltelefon oder Tablet aus ändern. Sie müssen sich nicht mehr fragen, wie Ihr System arbeitet; jetzt können Sie die Leistung in Echtzeit sehen, ohne das LCD des Reglers überprüfen zu müssen.

Renogy DM-1 4G Datenmodul:
Das DM-1 4G-Modul kann über eine RS232-Schnittstelle mit ausgewählten Renogy-Ladereglern verbunden werden und wird verwendet, um Laderegler mit der Renogy 4G Monitoring App zu koppeln. Diese App ermöglicht es Ihnen, Ihr System und die Ladesystemparameter bequem von überall aus zu überwachen, wo 4G LTE-Netzwerkdienst verfügbar ist.

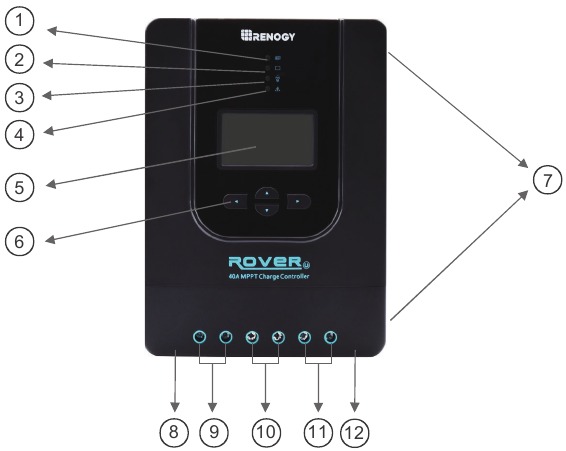

Teilebezeichnungen

Wichtige Teile

1. PV-LED-Anzeige
2. Batterie-LED-Anzeige
3. Last-LED-Anzeige
4. Systemfehler-LED-Anzeige
5. LCD-Bildschirm
6. Bedientasten
7. Befestigungslöcher
8. Anschluss für Fern-Temperatursensor (optionales Zubehör)
9. PV-Anschlüsse
10. Batterieanschlüsse
11. Lastanschlüsse
12. RS-232-Anschluss (optionales Zubehör)

Installation

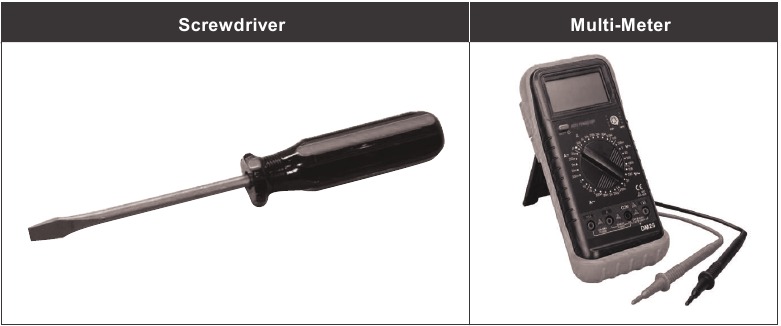

Empfohlene Werkzeuge vor der Installation

Schließen Sie ZUERST die Batteriekabel an den Laderegler an und DANN die Solarpanel(s) an den Laderegler. Schließen Sie NIEMALS die Solarmodule vor der Batterie an den Laderegler an.

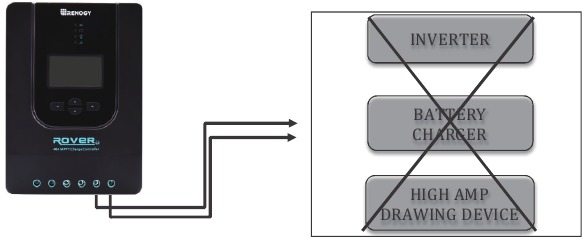

Schließen Sie KEINE Wechselrichter oder Batterieladegeräte an den LASTANSCHLUSS des Ladereglers an.

Ziehen Sie die Schraubklemmen nicht zu fest an. Dies könnte das Teil, das das Kabel am Laderegler hält, beschädigen.

Beachten Sie die technischen Daten für maximale Drahtgrößen am Regler und für den maximalen Stromfluss durch die Kabel.

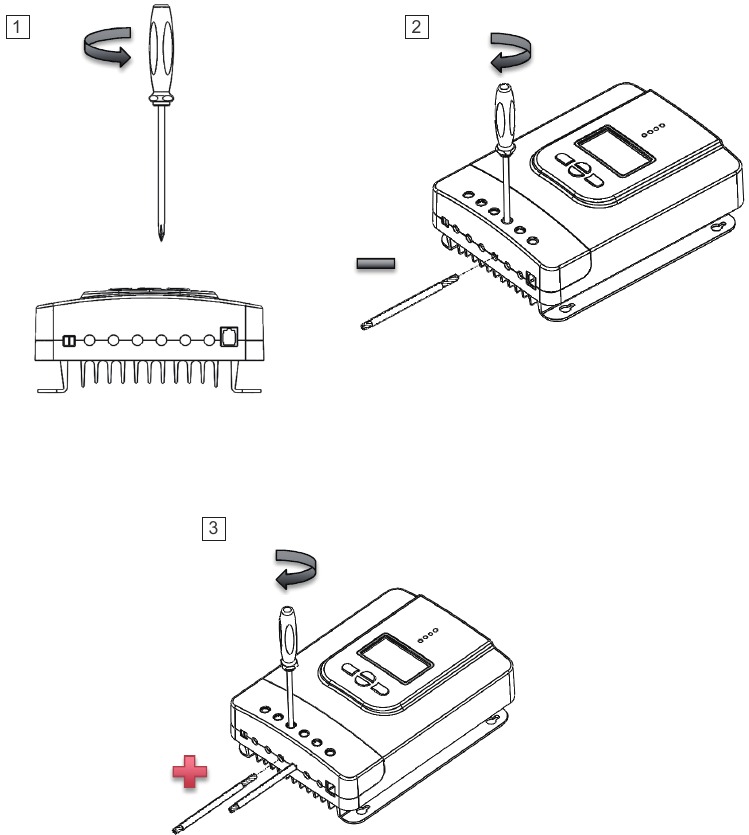

Sie sind nun bereit, Ihre Batterie an Ihren Laderegler anzuschließen.

Batterie

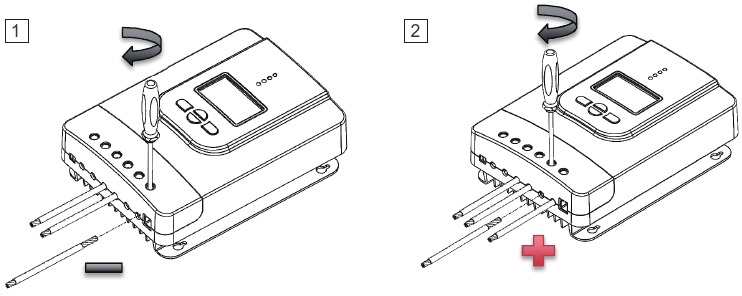

Last

(optional)

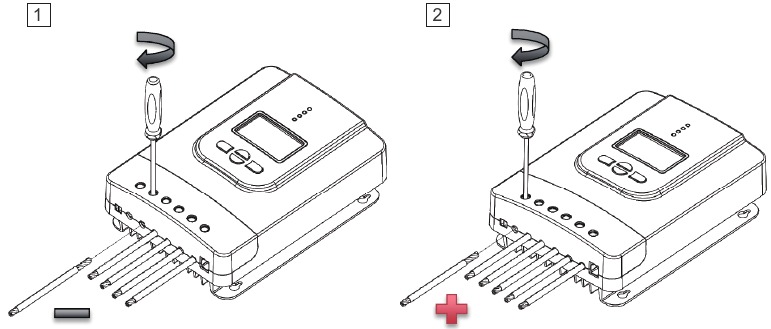

Solarmodule

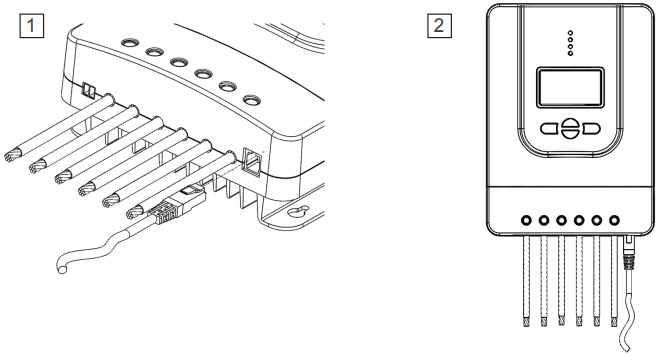

Bluetooth-Modul-Kommunikation

(Optional)

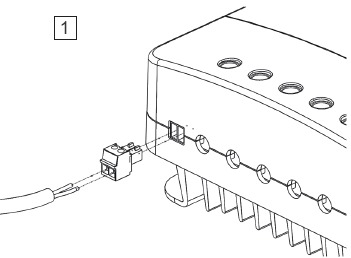

Temperatursensor

(Optional, nicht polaritätsempfindlich)

3. Platzieren Sie den Sensor nahe an der Batterie.

HINWEIS
Platzieren Sie den Temperatursensor-Anschluss NICHT in der Batteriezelle.

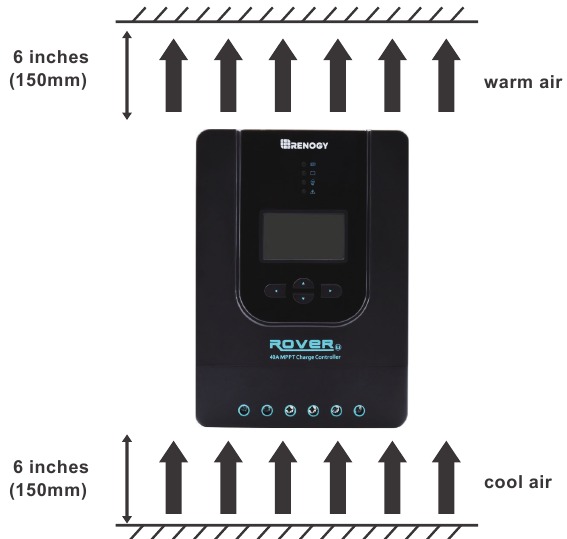

Montageempfehlungen

Installieren Sie den Regler niemals in einem abgedichteten Gehäuse mit Nassbatterien. Es kann sich Gas ansammeln, und es besteht Explosionsgefahr.

1. Montageort wählen—platzieren Sie den Regler auf einer vertikalen Fläche, geschützt vor direkter Sonneneinstrahlung, hohen Temperaturen und Wasser. Stellen Sie sicher, dass eine gute Belüftung gewährleistet ist.
2. Freiraum prüfen—stellen Sie sicher, dass genügend Platz für die Kabelführung sowie Freiraum über und unter dem Regler für die Belüftung vorhanden ist. Der Freiraum sollte mindestens 6 Zoll (150 mm) betragen.

3. Löcher markieren
4. Löcher bohren
5. Den Laderegler befestigen.

Montagemethoden

Der Regler kann mit den vorhandenen Befestigungslöchern oder mit den mitgelieferten Montagehalterungen montiert werden.

Verwendung der Befestigungslöcher

1. Messen Sie den Abstand zwischen den einzelnen Befestigungslöchern am Rover. Bohren Sie mit diesem Abstand 4 Schrauben in die gewünschte Oberfläche.

2. Richten Sie die Befestigungslöcher des Rovers an den Schrauben aus.

3. Stellen Sie sicher, dass alle Schraubenköpfe in den Befestigungslöchern sitzen. Lassen Sie den Regler los und prüfen Sie, ob die Montage sicher ist.

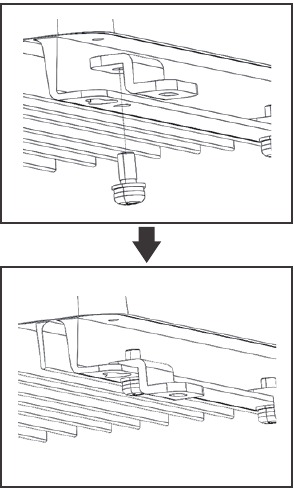

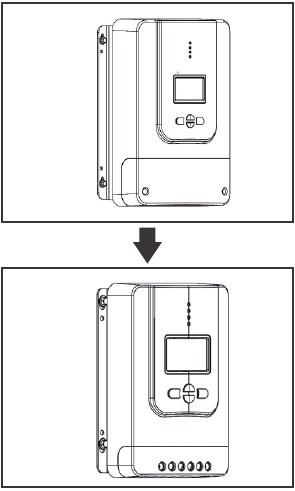

Verwendung der Montagehalterungen

1. Installieren Sie die Halterungen mit den mitgelieferten Komponenten.

2. Richten Sie die Montagehalterungen an der gewünschten Oberfläche aus und verwenden Sie die geeigneten Schrauben, um sie in die Oberfläche zu bohren (Schrauben nicht enthalten).

3. Stellen Sie sicher, dass die Montage sicher ist.


Betrieb

Der Rover ist sehr einfach zu bedienen. Schließen Sie einfach die Batterien an, und der Regler ermittelt automatisch die Batteriespannung. Der Regler ist mit einem LCD-Bildschirm und 4 Tasten zur Navigation durch die Menüs ausgestattet.

HINWEIS: Bitte stellen Sie beim ersten Gebrauch den korrekten Batterietyp ein.

Startbildschirm

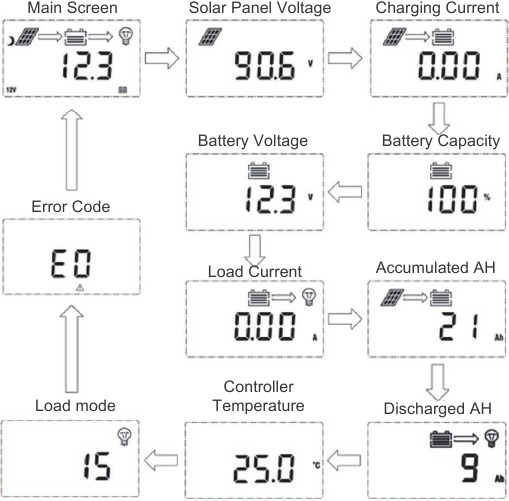

Hauptanzeige

HINWEIS
Die Batteriekapazität (SOC%) wird anhand der Ladespannung geschätzt.

	Seite nach oben/Parameterwert erhöhen
	Seite nach unten/Parameterwert verringern
	Zurück zum vorherigen Menü
	Untermenü aufrufen/Parameterwert speichern/Last im manuellen Modus ein- oder ausschalten

Batterietyp programmieren

Um die Batterieeinstellungen aufzurufen, bewegen Sie den Mauszeiger über den Bildschirm Batteriestrom und drücken Sie die Enter-Taste. Wenn der Batterietyp zu blinken beginnt, drücken Sie die Select-Taste, um durch die Batterietypen zu blättern, und drücken Sie Enter, um die Auswahl zu bestätigen. Bei Auswahl der Lithium-Einstellung kann der Benutzer die Batteriespannung von 12V auf 24V ändern und die Ladespannung auswählen.

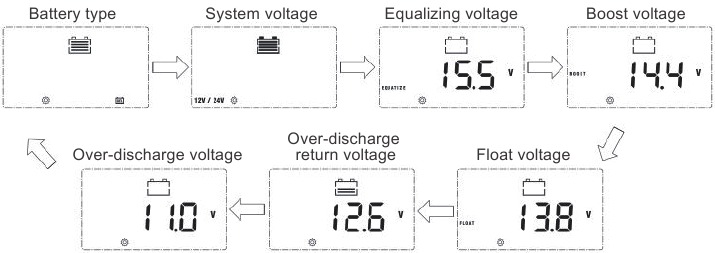

Parameter programmieren

Um die Programmieroberfläche aufzurufen, halten Sie einfach die rechte Pfeiltaste gedrückt. Nachdem Sie diese Funktion aufgerufen haben, drücken Sie die Enter/Rechts-Taste, um zwischen den Parametern zu wechseln. Um die Parameter zu ändern, drücken Sie die Auf- oder Ab-Taste. Um den Parameter zu speichern, halten Sie die Enter/Rechts-Taste gedrückt.

Die Einstellungen der Ladeparameter (Ausgleichsspannung, Boost-Spannung, Erhaltungsladespannung, Tiefentlade-Rückkehrspannung, Tiefentladespannung) sind nur im Batterie-Modus "USER" verfügbar. Halten Sie die rechte Pfeiltaste gedrückt, um die Programmiereinstellungen aufzurufen, und drücken Sie die rechte Pfeiltaste weiter, bis Sie den gewünschten Spannungsbildschirm sehen.

HINWEIS
Die Batterieladeparameter können auch mit der Renogy BT APP programmiert werden. Lesen Sie die entsprechenden Benutzerhandbücher für weitere Informationen.

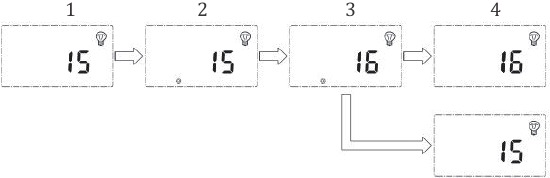

Lastanschluss programmieren

1. Dieser Bildschirm zeigt den aktuellen Lastmodus an.
2. Um Bildschirm 2 aufzurufen, halten Sie die Enter-Taste gedrückt. Dieser Bildschirm ermöglicht es Ihnen, den Lastmodus zu ändern.
3. Um den Lastmodus zu ändern, drücken Sie die Auf- oder Ab-Taste.
4. Sobald Sie den gewünschten Lastmodus ausgewählt haben, drücken Sie die Enter-Taste, um die Einstellung zu speichern.
5. Um die Programmierstellung zu verlassen, drücken Sie die linke Taste.

Lastmodus-Optionen

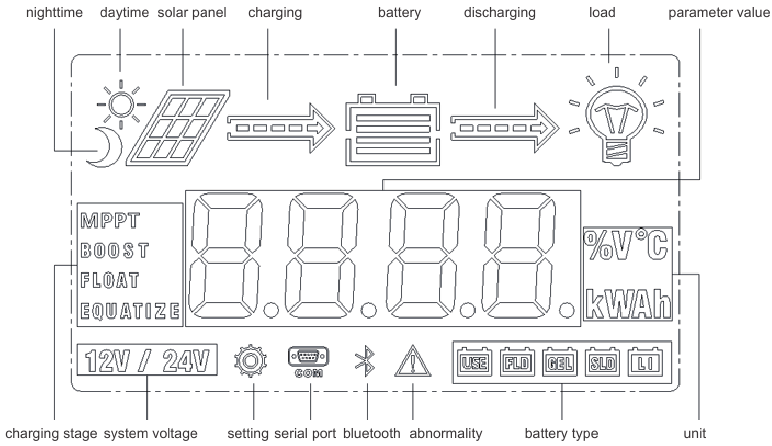

LCD-Anzeigen

LED-Anzeigen

	PV-Array-Anzeige	Zeigt den aktuellen Lademodus des Reglers an.
	BAT-Anzeige	Zeigt den aktuellen Zustand der Batterie an.
	LAST-Anzeige	Zeigt den Ein-/Aus-Zustand der Lasten an.
	FEHLER-Anzeige	Zeigt an, ob der Regler normal funktioniert.
PV-Anzeige		Status
	Weiß Dauerlicht	Das PV-System lädt die Batteriebank
	Weiß Langsames Blinken	Der Regler befindet sich in der Boost-Phase
	Weiß Einfaches Blinken	Der Regler befindet sich in der Float-Phase
	Weiß Schnelles Blinken	Der Regler befindet sich in der Ausgleichsphase
	Weiß Doppeltes Blinken	Das überdimensionierte PV-System lädt die Batteriebank mit dem Nennstrom.
	Aus	Das PV-System lädt die Batteriebank nicht. PV nicht erkannt.
BATT-Anzeige		Status
	Weiß Dauerlicht	Batterie ist normal
	Weiß Langsames Blinken	Batterie tiefentladen
	Weiß Schnelles Blinken	Batterie-Überspannung
LAST-Anzeige		Status
	Weiß Dauerlicht	Last ist ein
	Weiß Schnelles Blinken	Last ist überlastet oder kurzgeschlossen
	Aus	Last ist aus
FEHLER-Anzeige		Status
	Weiß Dauerlicht	Systemfehler. Bitte prüfen Sie das LCD auf den Fehlercode.
	Aus	System arbeitet normal

Rover Schutzfunktionen

Fehlerbehebung Systemstatus

Fehlercodes

Wartung

Stromschlaggefahr! Stellen Sie sicher, dass der Strom vollständig abgeschaltet ist, bevor Sie die Anschlüsse des Ladereglers berühren.

Für die beste Reglerleistung wird empfohlen, diese Aufgaben von Zeit zu Zeit durchzuführen.

1. Überprüfen Sie, ob der Regler in einem sauberen, trockenen und belüfteten Bereich montiert ist.
2. Überprüfen Sie die Verkabelung zum Laderegler und stellen Sie sicher, dass keine Drahtschäden oder Abnutzungen vorliegen.
3. Ziehen Sie alle Klemmen fest und prüfen Sie auf lose, gebrochene oder verschmorte Verbindungen.
4. Stellen Sie sicher, dass die LED-Anzeigen konsistent sind. Ergreifen Sie bei Bedarf Korrekturmaßnahmen.
5. Überprüfen Sie, ob an den Klemmen keine Korrosion, Isolationsschäden, hohe Temperaturen oder Brand-/Verfärbungsspuren vorhanden sind.

Absicherung

Die Absicherung wird in PV-Systemen empfohlen, um eine Sicherheitsmaßnahme für die Verbindungen vom Modul zum Regler und vom Regler zur Batterie zu gewährleisten. Denken Sie daran, immer die empfohlene Kabelquerschnittsgröße basierend auf dem PV-System und dem Regler zu verwenden.

Hinweis: Der NEC-Code schreibt vor, dass der Überstromschutz 15A für 14AWG, 20A für 12 AWG und 30A für 10AWG Kupferkabel nicht überschreiten darf.

Technische Daten

Elektrische Parameter

Allgemein

Batterieladeparameter

*Batterieladeparameter im USER-Modus können über die Renogy BT App programmiert werden.
**Die Standard-Ladeparameter im LI-Modus sind für eine 12,8V LFP-Batterie programmiert. Bevor Sie den Rover zum Laden anderer Arten von Lithiumbatterien verwenden, stellen Sie die Parameter gemäß den Empfehlungen des Batterieherstellers ein.
***Parameter werden für 24V-Systeme mit 2 multipliziert.

Wirkungsgradkurven

Beleuchtungsstärke: 1000W/m² Temperatur 25°C

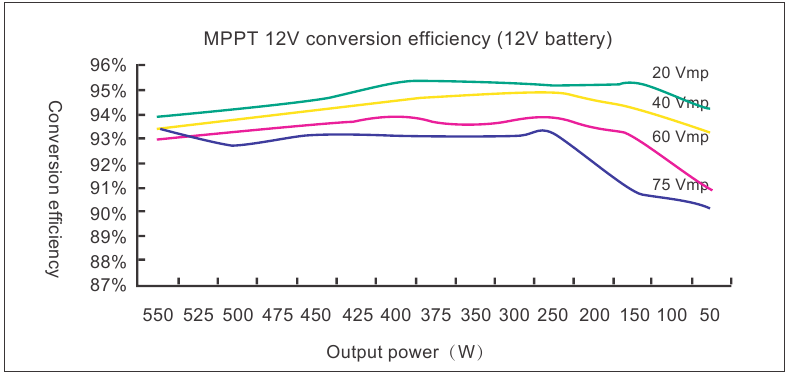

1. Wirkungsgrad 12-Volt-System

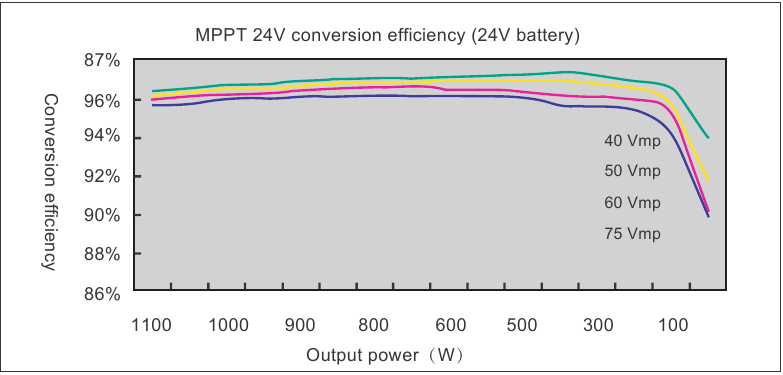

2. Wirkungsgrad 24-Volt-System


Abmessungen

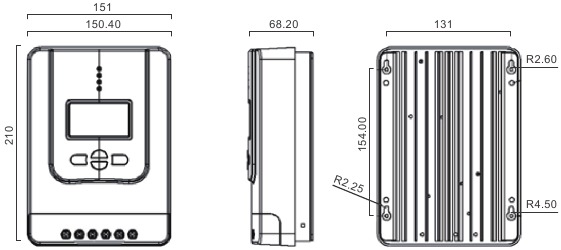

• RVR-20
  Produktabmessungen: 210*151*68.2mm
  Maximaler Drahtquerschnitt 8 AWG

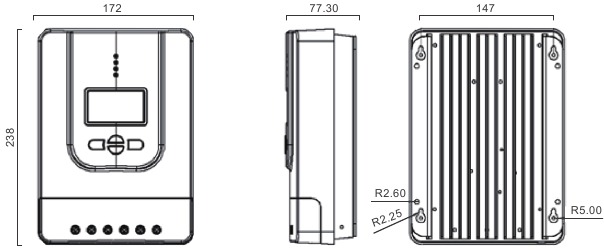

• RVR-30/40
  Produktabmessungen: 238*172*77.3mm
  Maximaler Drahtquerschnitt 8 AWG



HINWEIS
Abmessungen in Millimetern (mm)

Wichtige Sicherheitshinweise

Bitte bewahren Sie diese Anweisungen auf.

Dieses Handbuch enthält wichtige Sicherheits-, Installations- und Bedienungsanleitungen für den Laderegler. Die folgenden Symbole werden im gesamten Handbuch verwendet, um auf potenziell gefährliche Bedingungen oder wichtige Sicherheitsinformationen hinzuweisen.

	Weist auf eine potenziell gefährliche Situation hin. Seien Sie bei der Ausführung dieser Aufgabe äußerst vorsichtig.
	Weist auf ein kritisches Verfahren für den sicheren und ordnungsgemäßen Betrieb des Reglers hin.
HINWEIS	Weist auf ein Verfahren oder eine Funktion hin, die für den sicheren und ordnungsgemäßen Betrieb des Reglers wichtig ist.

Allgemeine Sicherheitsinformationen

• Lesen Sie alle Anweisungen und Vorsichtshinweise im Handbuch, bevor Sie mit der Installation beginnen.
• Dieser Regler enthält keine vom Benutzer wartbaren Teile. Zerlegen oder versuchen Sie **NICHT**, den Regler zu reparieren.
• Lassen Sie **KEIN** Wasser in den Regler gelangen.
• Stellen Sie sicher, dass alle Anschlüsse zum und vom Regler fest sitzen.

Sicherheit des Ladereglers

• Schließen Sie das Solarmodulfeld **NIEMALS** ohne Batterie an den Regler an. Die Batterie muss zuerst angeschlossen werden.
• Stellen Sie sicher, dass die Eingangsspannung 100 VDC nicht überschreitet, um dauerhafte Schäden zu vermeiden. Verwenden Sie die Leerlaufspannung (Voc), um sicherzustellen, dass die Spannung diesen Wert beim Zusammenschließen von Modulen nicht überschreitet.

Batteriesicherheit

• Verwenden Sie nur versiegelte Blei-Säure-, offene, Gel- oder Lithiumbatterien, die **zyklenfest sein müssen.**
• Während des Ladevorgangs können explosive Batteriegasen entstehen. Stellen Sie sicher, dass eine ausreichende Belüftung vorhanden ist, um die Gase abzuleiten.
• Seien Sie vorsichtig beim Arbeiten mit großen Blei-Säure-Batterien. Tragen Sie Augenschutz und halten Sie frisches Wasser bereit, falls es zu Kontakt mit der Batteriesäure kommt.
• Lesen Sie die Batteriehandbücher vor dem Betrieb sorgfältig durch.
• Lassen Sie die positiven (+) und negativen (-) Anschlüsse der Batterie **NICHT** einander berühren.
• Recyceln Sie die Batterie, wenn sie ersetzt wird.
• Überladung und übermäßige Gasentwicklung können die Batterieplatten beschädigen und Materialabtragungen auf ihnen aktivieren. Eine zu hohe oder zu lange Ausgleichsladung kann Schäden verursachen. Bitte überprüfen Sie sorgfältig die spezifischen Anforderungen der im System verwendeten Batterie.
• Die Ausgleichsladung wird nur für nicht versiegelte / belüftete / offene / Nasszellen-Blei-Säure-Batterien durchgeführt.
• Führen Sie **KEINE** Ausgleichsladung bei VRLA-Typ AGM / Gel / Lithium-Zellen-Batterien durch, ES SEI DENN, dies ist vom Batteriehersteller gestattet.
• Die Standard-Ladeparameter im Li-Modus sind nur für 12,8V Lithium-Eisen-Phosphat (LFP) Batterien programmiert. Bevor Sie den Rover zum Laden anderer Arten von Lithiumbatterien verwenden, stellen Sie die Parameter gemäß den Empfehlungen des Batterieherstellers ein.
• Bitte stellen Sie den korrekten Batterietyp bei der ersten Verwendung ein.

Schließen Sie die Batteriepole an den Laderegler an, **BEVOR** Sie das/die Solarmodul(e) an den Laderegler anschließen. Schließen Sie **NIEMALS** Solarmodule an den Laderegler an, bevor die Batterie angeschlossen ist.
Schließen Sie **KEINE** Wechselrichter oder Batterieladegeräte an den Lastausgang des Ladereglers an.
Sobald die Ausgleichsladung im Batterieladevorgang aktiv ist, wird dieser Zustand nur verlassen, wenn ausreichend Ladestrom vom Solarmodul vorhanden ist. Es sollte **KEINE** Last an den Batterien anliegen, wenn sie sich in der Ausgleichsladephase befinden.
