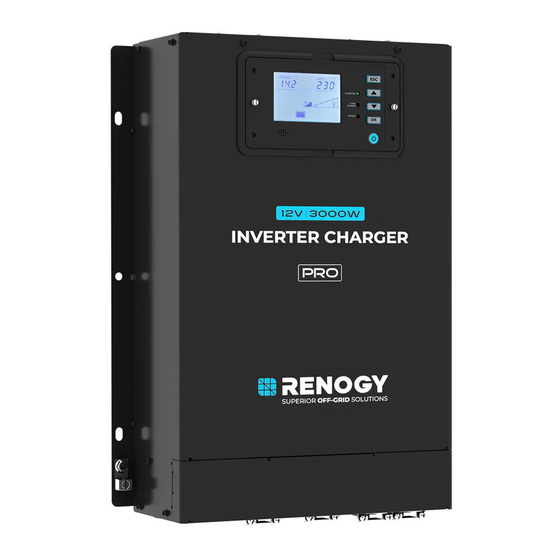

Renogy Pro RIV1220PCH-24S Benutzerhandbuch

Renogy Pro RIV1220PCH-24S Benutzerhandbuch

Hf-wechselrichter-ladegerät
Inhaltsverzeichnis
Renogy Pro
HF-Wechselrichter-Ladegerät
12 V 2000 W/3000 W
VERSION A0
RIV1220PCH-24S/RIV1230PCH-24S/RIV1220PCH-23S/RIV1230PCH-23S
23. 04. 2025
BENUTZERHANDBUCH
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Renogy Pro RIV1220PCH-24S

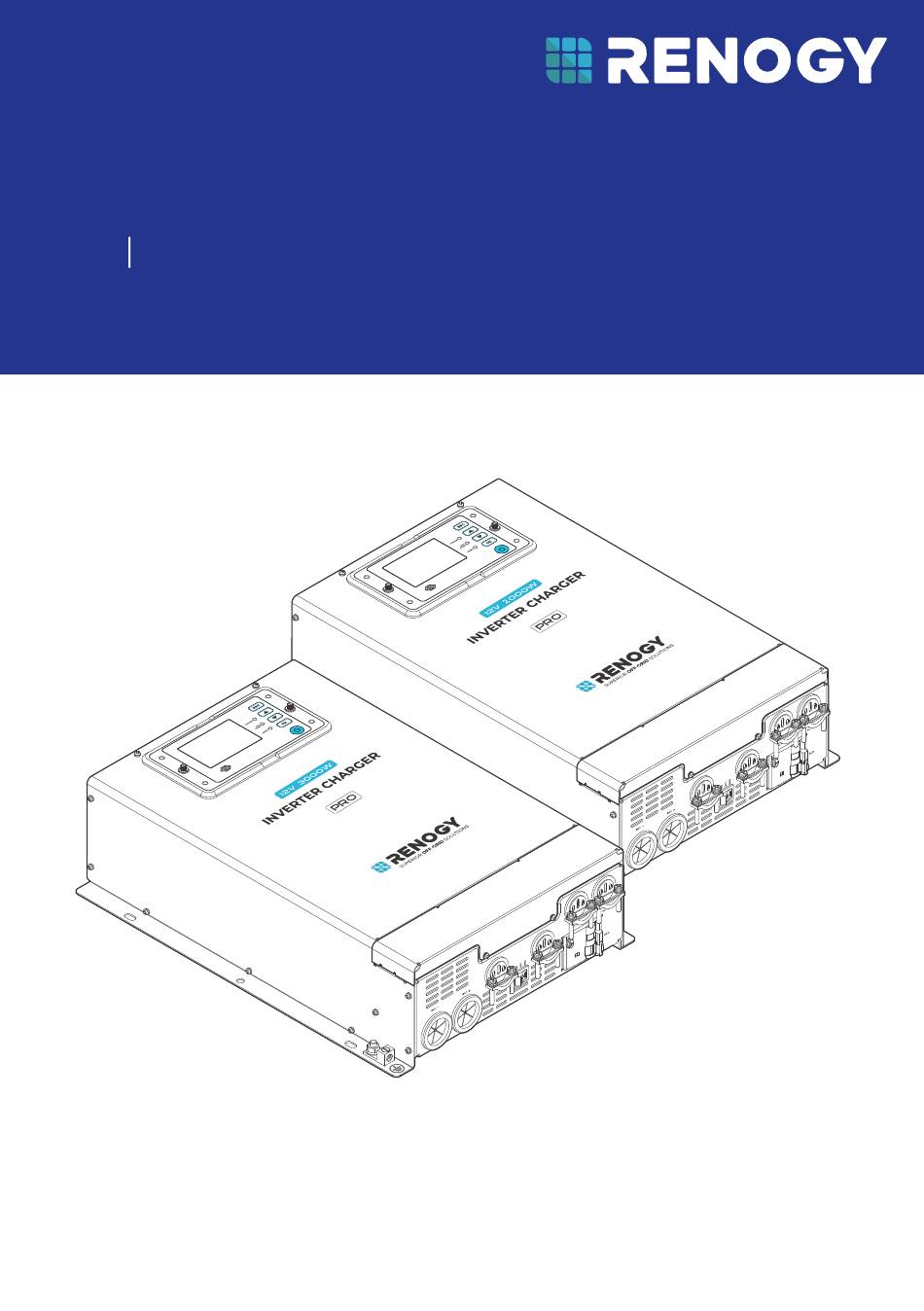

  • Seite 1 Renogy Pro HF-Wechselrichter-Ladegerät 12 V 2000 W/3000 W VERSION A0 RIV1220PCH-24S/RIV1230PCH-24S/RIV1220PCH-23S/RIV1230PCH-23S 23. 04. 2025 BENUTZERHANDBUCH...
  • Seite 2: Haftungsausschluss

    Vor der Inbetriebnahme Diese Bedienungsanleitung enthält wichtige Hinweise zur Bedienung und Wartung des Renogy Pro 12V 2000W/3000W HF Wechselrichter-Ladegeräts (nachfolgend Wechselrichter-Ladegerät genannt). Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie für spätere Verwendung auf. Die Nichtbeachtung der Anweisungen und Vorsichtsmaßnahmen in der Bedienungsanleitung kann zu Stromschlägen, schweren oder tödlichen Verletzungen führen oder das...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Allgemeine Informationen......................1 1.1. Verwendete Symbole ..........................1 1.2. Qualifiziertes Personal ..........................1 1.3. Einleitung ..............................1 1.4. Hauptmerkmale ............................1 1.5. Artikelnummer ............................2 1.6. Modellunterschiede ..........................2 2. Lernen Sie das 12-V-Wechselrichter-Ladegerät (2000 W/3000 W) kennen......3 2.1. Lieferumfang ............................3 2.2.
  • Seite 4 5. Ein-/Ausschalten ........................28 6. LCD-Bildschirm und LED-Anzeigen ..................29 6.1. LCD-Bildschirm ............................29 6.2. LED-Anzeigen ............................31 7. Überwachung ..........................31 7.1. Nahbereichsüberwachung über die Renogy-App.................32 7.2. Kabbellose Fernüberwachung ......................33 7.3. Kabelgebundene Fernüberwachung (Backbone-Netzwerk) .............34 7.4. Kabelgebundene Fernüberwachung (Daisy-Chain-Netzwerk) ..........35 8. Konfiguration ..........................36 8.1.
  • Seite 5 13.3. Geruch ..............................52 13.4. Lärm ..............................52 Renogy -Unterstützung .........................52...
  • Seite 6: Allgemeine Informationen

    Das Wechselrichter-Ladegerät kann über Bluetooth (das Renogy BT-2 Bluetooth-Modul ist separat erhältlich) oder RV-C mit Renogy-Geräten und Smart-Zubehör verbunden werden. In Verbindung mit der kostenlosen Renogy-App oder dem separat erhältlichen Renogy ONE Core haben Sie die gleiche Systemüberwachung überall und jederzeit auf Ihrem Smartphone. Dank der fortschrittlichen Sinuswellentechnologie schützt das Wechselrichter-Ladegerät Ihre elektronischen Geräte und Lasten...
  • Seite 7: Artikelnummer

    Kurzschluss für mehr Sicherheit. 1.5. Artikelnummer Anwendbares Land oder Produktname Artikelnummer Region Renogy Pro 12 V 2000 W HF Wechselrichter-Ladegerät RIV1220PCH-24S Australien Renogy Pro 12 V 3000 W HF Wechselrichter-Ladegerät RIV1230PCH-24S Australien Renogy Pro 12 V 2000 W HF Wechselrichter-Ladegerät RIV1220PCH-23S Europa Renogy Pro 12 V 3000 W HF Wechselrichter-Ladegerät RIV1230PCH-23S...
  • Seite 8: Lernen Sie Das 12-V-Wechselrichter-Ladegerät (2000 W/3000 W) Kennen

    2. Lernen Sie das 12-V-Wechselrichter-Ladegerät (2000 W/3000 W) kennen. 2.1. Lieferumfang Renogy Pro 12 V 2000 W/3000 W Renogy Pro HF Inverter Charger 12V 2000W/3000W HF-Wechselrichter-Ladegerät × 1 VERSION A0 RIV1220PCH-24S/RIV1230PCH-24S/RIV1220PCH-23S/RIV1230PCH-23S April 23, 2025 USER MANUAL Benutzerhandbuch × 1 ST6,3 x 16 mm 8 selbstschneidende Schrauben RJ12 Ethernet-Kabel (5m)x·1...
  • Seite 9: Produktübersicht

    2.3. Produktübersicht █ Außenansicht Abdeckung AC-Ausgang AC-Eingang Fehlerstrom- Schutzschalter (RCD) Befestigungslöcher Zubehörkabeleinführung Ein-/Aus-/Fernschalter Erdungsanschluss Batterie-Minuspol (M8-Klemme) Zubehörkabeleinführung Batterie-Pluspol (M8-Klemme) █ Innenansicht (mit abgenommener Abdeckung) Anschluss für Batteri- etemperatursensor (BTS) AC-Ausgangsklemmenblock AC-Eingangsk- lemmenblock Externer LCD-Anschluss N-G-Anschlussrelais Anschluss für kabelgebundene Anschluss für poten- Fernbedienung (REMOTE) zialfreien Kontakt CAN-Kommunikationsanschlüsse...
  • Seite 10: Systemeinrichtung

    2.4. Systemeinrichtung Phasenleiter (AC) Neutralleiter (AC) Erdung Kommunikation Pluspol (DC) Minuspol (DC) Fernbedienung AC-Verbraucher Netzstrom AC-Verbraucher- Unterverteiler ANL- Sicherung Renogy BT-2 Bluetooth-Modul oder RV-C oder Renogy-Geräte (mit RMS-P2 CAN-Kommunika- Kabelgebundene tionsunterstützung) Fernbedienung Erdung 12-V-Batterie — 5 —...
  • Seite 11: Installation Von Kabelklemmen

    Der Schaltplan zeigt zur Veranschaulichung lediglich die Hauptkomponenten eines typischen, DC-gekoppelten, netzunabhängigen Energiespeichersystems. Die Verkabelung kann je nach Systemkonfiguration abweichen. Je nach Systemkonfiguration können zusätzliche Sicherheitseinrichtungen wie Trennschalter, Not-Aus-Schalter und Schnellabschaltungen erforderlich sein. Verkabeln Sie das System gemäß den Vorschriften am Installationsort. Die Batteriesicherung muss im Stromkreis vom Wechselrichter-Ladegerät zur Batterie installiert werden.
  • Seite 12 verwendet. Die gleichen Regeln gelten für andere AC-Eingangs- und -Ausgangsklemmen. Mit einem Abisolierer ca. 9 mm der Isolierung vom Kabelende entfernen. 0.36 Zoll (9 mm) Drehen Sie die Kabelhalterung des AC- Ausgangsklemmenblocks (L) mit einem Schlitzschraubendreher gegen den Uhrzeigersinn. Stellen Sie sicher, dass die Kabelhalterung vollständig geöffnet ist.
  • Seite 13: Vorbereitung

    Stellen Sie sicher, dass die Verbindung fest und sicher ist. 3. Vorbereitung 3.1. Montageort planen Das Wechselrichter-Ladegerät benötigt ausreichend Freiraum für die Installation, die Verkabelung und die Belüftung. Der erforderliche Mindestabstand ist unten angegeben. Bei der Montage in einem Gehäuse wird eine Belüftung dringend empfohlen. Wählen Sie einen geeigneten Montageort, um sicherzustellen, dass das Wechselrichter-Ladegerät mit den entsprechenden Kabeln sicher an die Batterie und das Netz bzw.
  • Seite 14 Dieses Gerät ist nicht für die Benutzung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen bestimmt. Ausnahmen sind möglich, wenn eine für ihre Sicherheit verantwortliche Person die Benutzung beaufsichtigt oder die Benutzer in die Handhabung des Geräts einweist.
  • Seite 15: Wechselrichter-Ladegerät Prüfen

    3.2. Wechselrichter-Ladegerät prüfen Überprüfen Sie zunächst das Wechselrichter-Ladegerät auf sichtbare Schäden wie Risse, Dellen, Verformungen und andere Auffälligkeiten. Alle Anschlusskontakte müssen sauber, schmutz- und korrosionsfrei sowie trocken sein. Benutzen Sie das Wechselrichter-Ladegerät nicht, wenn sichtbare Schäden vorhanden sind. Das Wechselrichter-Ladegerät darf nicht durchstochen, fallen gelassen, gequetscht, durchdrungen, geschüttelt, geschlagen oder darauf getreten werden.
  • Seite 16: Batterie Prüfen

    *Batterieadapterkabel × 2 *Sicherungskabel × 1 Mit „*“ gekennzeichnete Komponenten und Zubehör sind auf erhältlich. . renogy.com Überprüfen Sie die Batterie auf sichtbare Schäden wie Risse, Dellen oder Verformungen. Achten Sie darauf, dass alle Anschlüsse sauber, schmutz- und korrosionsfrei sowie trocken sind.
  • Seite 17 Überprüfen Sie die Systemspannung Batterie- oder Batteriebank-Systemspannung der Batterie. Dieses Wechselrichter- Ladegerät unterstützt eine maximale Batterie- oder Batteriebank-Systemspannung = Systemspannung von 16,5 V. Lesen Sie Systemspannung U die Bedienungsanleitung der jeweiligen Batterie, um die Spannungsparameter Batterien in Reihe Batterien parallel der Batterie zu erfahren.
  • Seite 18: Ac-Verbraucher (Geräte) Prüfen

    3.4. AC-Verbraucher (Geräte) prüfen Empfohlene Komponenten und Zubehör Empfohlene Kabelgröße 0.36 Zoll (9 mm) Modell Kabelgröße RIV1220PCH-24S 14 AWG (2.1 mm²) RIV1230PCH-24S 12 AWG (3.3 mm²) RIV1220PCH-23S 14 AWG (2.1 mm²) Blankdrähte × 3 RIV1230PCH-23S 12 AWG (3.3 mm²) Gesamtleistung Nennwerte Modell ≤2000W...
  • Seite 19: Netz Prüfen (Optional)

    3.5. Netz prüfen (optional) Empfohlene Komponenten und Zubehör Empfohlene Kabelgröße 0.36 Zoll Modell Kabelllänge (9 mm) RIV1220PCH-24S 14 AWG (2.1 mm²) RIV1230PCH-24S 12 AWG (3.3 mm²) RIV1220PCH-23S 14 AWG (2.1 mm²) Blankdrähte × 3 RIV1230PCH-23S 12 AWG (3.3 mm²) Modell Spannung RIV1220PCH-24S 240V...
  • Seite 20: Montage Des Wechselrichter-Ladegeräts

    4.2. Montage des Wechselrichter-Ladegeräts Befestigen Sie das Wechselrichter-Ladegerät am Installationsort, indem Sie die mitgelieferten selbstschneidenden Schrauben durch die Befestigungslöcher führen. 0.27 Zoll (7 mm) Stellen Sie sicher, dass der Wechselrichter fest installiert ist, damit er nicht herunterfällt. 4.3. Wechselrichter-Ladegerät erden Empfohlene Komponenten Empfohlene Kabellänge 0.36 Zoll...
  • Seite 21: Abdeckung Entfernen

    Öffnen Schließen 1,6 Nm (14,16 in·lbs) Erdungskabel Erdung 4.4. Abdeckung entfernen Schritt 1: Drehen Sie die beiden Abdeckungsschrauben mit einem Kreuzschlitzschraubendreher gegen den Uhrzeigersinn. Schritt 2: Entfernen Sie die Abdeckung. 4.5. Wechselrichter-Ladegerät an eine Batterie anschließen Schritt 1: Entfernen Sie die Halteschraube vom Minuspol der Batterie am Wechselrichter-Ladegerät mithilfe eines Steckschlüssels.
  • Seite 22 SCHRITT-1 Installieren Sie die Kabel am Wechselrichter-Ladegerät 70.8 Zoll-lbs (8 N-m) 5/16 Zoll (M8) Durch die Tülle des positiven Batterieanschlusses und des negativen Batterieanschlusses SCHRITT-2 Installieren Sie eine ANL-Sicherung Batteri eadapt erkabel ANL-Sicherung 70.8 Zoll-lbs (8 N-m) Sicherungskabel SCHRITT-3 Installieren Sie die Kabel an der Batterie 12V Batterie —...
  • Seite 23: Installieren Eines Batterietemperatursensors (Optional)

    *Batterietemperatursensor Schlitzschraubendreher (1 mm)
  • Seite 24: Installieren Einer Kabelgebundenen Fernbedienung (Optional)

    Empfohlene Komponenten RMS-P2 *Kabelgebundene Fernbedienung Die mit „*“ gekennzeichneten Komponenten sind auf renogy.com erhältlich. Schritt 1: Führen Sie das RJ12-Ethernetkabel durch die Zubehörkabeldurchführung. Schritt 2: Verbinden Sie den RJ12-Stecker mit dem Anschluss für die kabelgebundene Fernbedienung (REMOTE) am Ladegerät des Wechselrichters.
  • Seite 25: Durch Die Tülle Des Ac-Ausgangsanschlusses

    Zu Ihrer Sicherheit wird empfohlen, dass qualifizierte Elektriker, die mit den Sicherheitsvorschriften für elektrische Systeme vertraut sind, die Installation durchführen. SCHRITT-1 Anschließen der blanken Drähte an das Wechselrichter-Ladegerät Öffnen Geschlossen Durch die Tülle des AC-Ausgangsanschlusses SCHRITT-2 Anschließen der blanken Drähte an eine AC-Last-Untertafel Blanke Drähte SCHRITT-3 Installieren von Leistungsschaltern und AC-Lasten nach Bedarf AC-Lasten (240V)
  • Seite 26: Anschluss Des Wechselrichter-Ladegeräts An Das Netz (Optional)

    Wenn der AC-Eingang 16A erreicht, schaltet das Ladegerät den AC-Eingang automatisch ab, um Schäden durch zu hohen Strom zu vermeiden. Sie können den Schwellenwert für den Überstromschutz in der Renogy App anpassen. Maximal zulässiger Schwellenwert: 16A. Um Schäden zu vermeiden, darf das Wechselrichter-Ladegerät nicht parallel zu anderen AC- Eingangsquellen betrieben werden.
  • Seite 27 Lesen Sie das Benutzerhandbuch der AC-Eingangsquelle vor dem Anschluss sorgfältig durch. Stellen Sie sicher, dass der Generator automatisch starten oder stoppen kann. Identifizieren Sie NC (Öffner), NO (Schließer) und C (gemeinsamer statischer Kontakt) des Generators und stellen Sie sicher, dass die Signalleitungen richtig angeschlossen sind. Einige Generatoren haben nur NC und C (gemeinsamer statischer Kontakt) oder NO und C.
  • Seite 28: Montage Der Lcd-Anzeige (Optional)

    4.10. Montage der LCD-Anzeige (optional) Die LCD-Anzeige ist auf dem Wechselrichter-Ladegerät vorinstalliert. Wenn der Standardeinbauort die Zugänglichkeit einschränkt, können Sie die LCD-Anzeige an einer anderen Position anbringen, um den Betrieb zu verbessern. Empfohlenes Zubehör ST4 mm Selbstschneidende Schrauben x 4 Wählen Sie die für Ihren Installationsort geeigneten Befestigungsschrauben.
  • Seite 29: Can-Kommunikationsverkabelung (Optional)

    Die Details der Verdrahtung variieren je nach Verdrahtungsschema. In diesem Benutzerhandbuch wird die Verdrahtung zwischen den Geräten in zwei Schemata beschrieben: Backbone- und Daisy-Chain-Netzwerke. Wenn Sie technische Unterstützung von Renogy benötigen, wenden Sie sich bitte an uns unter renogy.com/contact-us/. █ Backbone-Netzwerk Stellen Sie sicher, dass an beiden Enden des RV-C-Busses 120 Ω...
  • Seite 31 Das Daisy-Chain-Netzwerk gilt für Wohnmobile, die nicht an RV-C-Busse angeschlossen sind. Bitte wählen Sie das passende Adapterkabel entsprechend dem Typ des gerätespezifischen CAN- Kommunikationsanschlusses. Beispiel: Wechselrichter-Ladegerät an Renogy-Geräte mit RJ45-Anschlüssen: RJ45-Ethernet-Kabel (CAT5 oder höher) Wechselrichter-Ladegerät an Renogy-Geräte mit 7-poligen CAN-Kommunikationsanschlüssen: RJ45-auf-7-poliges CAN-Kommunikationsanschluss-Adapterkabel Wechselrichter-Ladegerät an Renogy-Geräte mit LP16-CAN-Kommunikationsanschlüssen: RJ45-...
  • Seite 32: Inspektion

    Wechselrichter-Ladegerät befindet sich in der Mitte des Daisy-Chain-Netzwerks. Anschlussstecker Anschlussstecker Kommunikationskabel 4.12. Inspektion Überprüfen Sie, ob alle Kabel fest am Wechselrichter-Ladegerät angeschlossen sind. 4.13. Abdeckung montieren Schritt 1: Setzen Sie die Abdeckung wieder auf das Wechselrichter-Ladegerät. Schritt 2: Drehen Sie die beiden Abdeckungsschrauben im Uhrzeigersinn mit einem Kreuzschlitzschraubendreher fest.
  • Seite 33: Ein-/Ausschalten

    5. Ein-/Ausschalten Bei verfügbarem Wechselstromeingang kann der Wechselstromeingang den Wechselrichter- Ladegerät umgehen, um Verbraucher mit Strom zu versorgen und die Batterie zu laden, selbst wenn das Wechselrichter-Ladegerät ausgeschaltet ist. Stellen Sie den Batterietyp unmittelbar nach dem Einschalten des Wechselrichter-Ladegeräts ein. Einzelheiten dazu finden Sie unter „8.4.
  • Seite 34: Methode 3: Über Die Kabelfernbedienung (Optional)

    █ Methode 3: Über die Kabelfernbedienung (optional) Eine externe Kabelfernbedienung ist erforderlich. Detaillierte Installationsanweisungen finden Sie in Abschnitt „4.7. Installation einer Kabelfernbedienung (optional)“ in diesem Handbuch. Drücken Sie die RMS-P-Taste auf der Kabelfernbedienung, um das Wechselrichter-Ladegerät per Fernzugriff ein- oder auszuschalten, wenn alle folgenden Bedingungen erfüllt sind: 1.
  • Seite 35: Statusbereich

    Der LCD-Bildschirm bietet eine Übersicht über den Betriebsstatus Ihres Wechselrichter-Ladegeräts. EINGANG BATT TEMP AUSGANG BATT LAST Eingangsstatus Ausgangsstatus FEHLER BYPASS Betriebsstatus 75% 100% Summerstatus Statusbereich Symbol Beschreibung EINGANG BATT TEMP AC-Eingang verfügbar: Zeigt AC- Eingangsspannung und -frequenz an. Eingangsstatus EINGANG BATT TEMP Kein AC-Eingang: Zeigt die Batteriespannung an.
  • Seite 36: Led-Anzeigen

    Alarm. Eine durchgehend rote LED zeigt einen Defekt am Wechselrichter-Ladegerät an. Bitte melden Sie sich auf dem Display oder in der Renogy-App an, um Details zur Fehlerbehebung zu erfahren. Standardmäßig piept der Summer periodisch, wenn am Wechselrichter-Ladegerät ein Alarm ausgelöst wird.
  • Seite 37: Nahbereichsüberwachung Über Die Renogy-App

    Renogy BT-2 Bluetooth-Modul Schritt 3: Öffnen Sie die Renogy App. Tippen Sie auf +, um nach neuen Geräten zu suchen. Schritt 4: Tippen Sie auf „Bestätigen“, um das neu gefundene Gerät zur Geräteliste hinzuzufügen. Schritt 5: Tippen Sie auf das Symbol des Wechselrichter-Ladegeräts, um die Geräteinformationen anzuzeigen.
  • Seite 41: Konfiguration

    Sie in diesem Fall alle Kabel und Anschlüsse auf Beschädigungen oder lose Verbindungen. Um den Wechselrichter wieder in Betrieb zu nehmen, klappen Sie den Schalter einfach nach oben. Bei technischen Fragen kontaktieren Sie bitte unseren technischen Support unter renogy.com/contact-us. 8.2. Erdungsrelais Das Wechselrichter-Ladegerät verfügt über ein Erdungsrelais (N-G).
  • Seite 42: Ladeparameter Einstellen

    Um die Relaisfunktion zu deaktivieren, entfernen Sie die N-G-Verbindungsschraube des Relais. Beachten Sie, dass durch die Deaktivierung der Relaisfunktion auch der eingebaute RCD deaktiviert wird. Aktiviert Deaktiviert Die Erdung des Wechselrichter-Ladegeräts ist zu Ihrer Sicherheit erforderlich. Wenn das N-G-Verbindungsrelais deaktiviert ist, werden die Ausgänge N und PE des Wechselrichter-Ladegeräts nicht kurzgeschlossen.
  • Seite 43 Grau hinterlegte Parameter können nicht manuell konfiguriert werden. Grau hinterlegte Parameter können nicht manuell konfiguriert werden. Sie können die Ladeparameter des Wechselrichters auf dem LCD-Display oder in der Renogy-App einstellen. Informationen zur Verbindung des Wechselrichters mit Ihrem Smartphone über die Renogy- App finden Sie unter „7.
  • Seite 45: Batterietyp Einstellen

    Schäden am Wechselrichter-Ladegerät zu vermeiden, da Schäden an dem Wechselrichter- Ladegerät aufgrund einer falschen Batterie -Typ -Einstellung die Garantie entspannen. Nach dem Eintritt in den Benutzermodus müssen Sie die Renogy -App verwenden, um die Batterieparameter zu programmieren. Weitere Informationen finden Sie im „8.5.
  • Seite 47: Betriebslogik

    AC-Verbraucher Das Wechselrichter-Ladegerät funktioniert im AC First -Modus, wenn alle folgenden Bedingungen erfüllt sind: Die Ausgangspriorität des Wechselrichter-Ladegeräts ist in der Renogy -App zuerst eingestellt. Die Stromversorgung ist verfügbar. Die Stromnetzstrom reicht aus, um alle Lasten zu liefern. Wenn keiner der ausgewiesenen Arbeitsbedingungen erfüllt ist, wechselt das Wechselrichter- Ladegerät in die Batterieversorgung.
  • Seite 48: Zuerst Nach Batterie Versorgen

    23S und RIV1230PCH-24S mit 80 A auf. Für das Modell RIV1230PCH-23S liegt der Ladestrom bei 120 A. Den Ladestrom können Sie für die Modelle RIV1220PCH-24S und RIV1220PCH-23S in der Renogy-App auf einen Wert zwischen 5 A und 80 A anpassen. Für die Modelle RIV1230PCH-24S und RIV1230PCH-23S liegt der empfohlene Ladestrom bei 120 A.
  • Seite 52: Fehlercodes

    Ladegerät ist weit vom Tablet innerhalb von 3 m (3 m) vom -Telefon entfernt, in dem die Wechselrichter-Ladegerät. Renogy -App ausgeführt wird. 10.2. Fehlercodes Wenn das Wechselrichter-Ladegerät fehlerhaft ist, blinkt die Fehleranzeige mit dem auf dem LCD angezeigten relativen Fehlercode.
  • Seite 53: Abmessungen Und Spezifikationen

    TC1AC Übertemperaturschutz TC2 AC-Übertemperaturschutz AC-Eingangsspannung < 185V AC oder Abschaltung des Überlastungsschutzes *Für Hardwarefehler und zusätzlichen technischen Support wenden Sie sich über renogy. com/contact-us an unseren technischen Service. 11. Abmessungen und Spezifikationen 11.1. Abmessungen 0,28 Zoll (7 mm) 17,02 Zoll...
  • Seite 54: Technische Spezifikationen

    11.2. Technische Spezifikationen Wechselrichterspezifikationen Modell RIV1220PCH-24S RIV1230PCH-24S RIV1220PCH-23S RIV1230PCH-23S Nennleistung bei 2000W 3000W 2000W 3000W 86 ° F (30 ° C) Überspannung- 4000W 6000W 4000W 6000W sleistung (100 ms) Anstiegsleistung 3000W 4500W 3000W 4500W (3 Sekunden) Anstiegsleistung 2400W 3600W 2400W 3600W (35 Sekunden) Nennausgangssp-...
  • Seite 55: Generelle Spezifikationen

    Übertragungszeit Max. 20 ms Übertragung- srelais -Bewertung Generelle Spezifikationen Batterietypen SLD, AGM, GEL, FLD, LI und USER Betriebstemp- -4°F bis 122°F / -20°C bis 50°C eraturbereich (Ausgangsstromabbau bei 86 ° F/30 ° C oder höher) Lagertemperatur -22°F bis 158°F / -30°C bis 70°C Luftfeuchtigkeit 0% bis 95%, RH Abmessungen...
  • Seite 56: Reinigung

    In einigen Anwendungen kann Korrosion rund um die Terminals vorhanden sein. Korrosion kann die Schrauben lösen und den Widerstand erhöhen, was zu einem vorzeitigen Anschlussfehler führt. Wenden Sie das dielektrische Fett auf jeden Terminals regelmäßig an. Dielektrisches Fett wehrt die Feuchtigkeit und schützt die Anschlüsse vor Korrosion. Risiko eines Elektroschocks! Stellen Sie sicher, dass alle Netzteile ausgeschaltet werden, bevor die Terminals auf dem Wechselrichter-Ladegerät berührt werden.
  • Seite 57: Renogy -Unterstützung

    Sie uns bitte unter: renogy.com/support/downloads contentService@renogy.com Fragebogenuntersuchung Um mehr Möglichkeiten von Solarsystemen zu erkunden, besuchen Sie das Renogy Learning Center unter: renogy.com/learning-center Für technische Fragen zu Ihrem Produkt in den USA wenden Sie sich an das technische Support -Team von Renogy: renogy.com/contact-us...
  • Seite 58: Mit Renogy Nachhaltig Leben

    @Renogy Solar @renogyofficial @Renogy Renogy behält sich das Recht vor, den Inhalt dieses Handbuchs ohne vorherige Ankündigung zu ändern. Hersteller: Renogy New Energy Co., Ltd. Adresse: Nr. 66, East Ningbo Road Room 624-625 Taicang Deutsch Auslandsstudenten Pioneer Park Jiangsu 215000 CN...
