Rotorkopfmontage (H) Fortsetzung

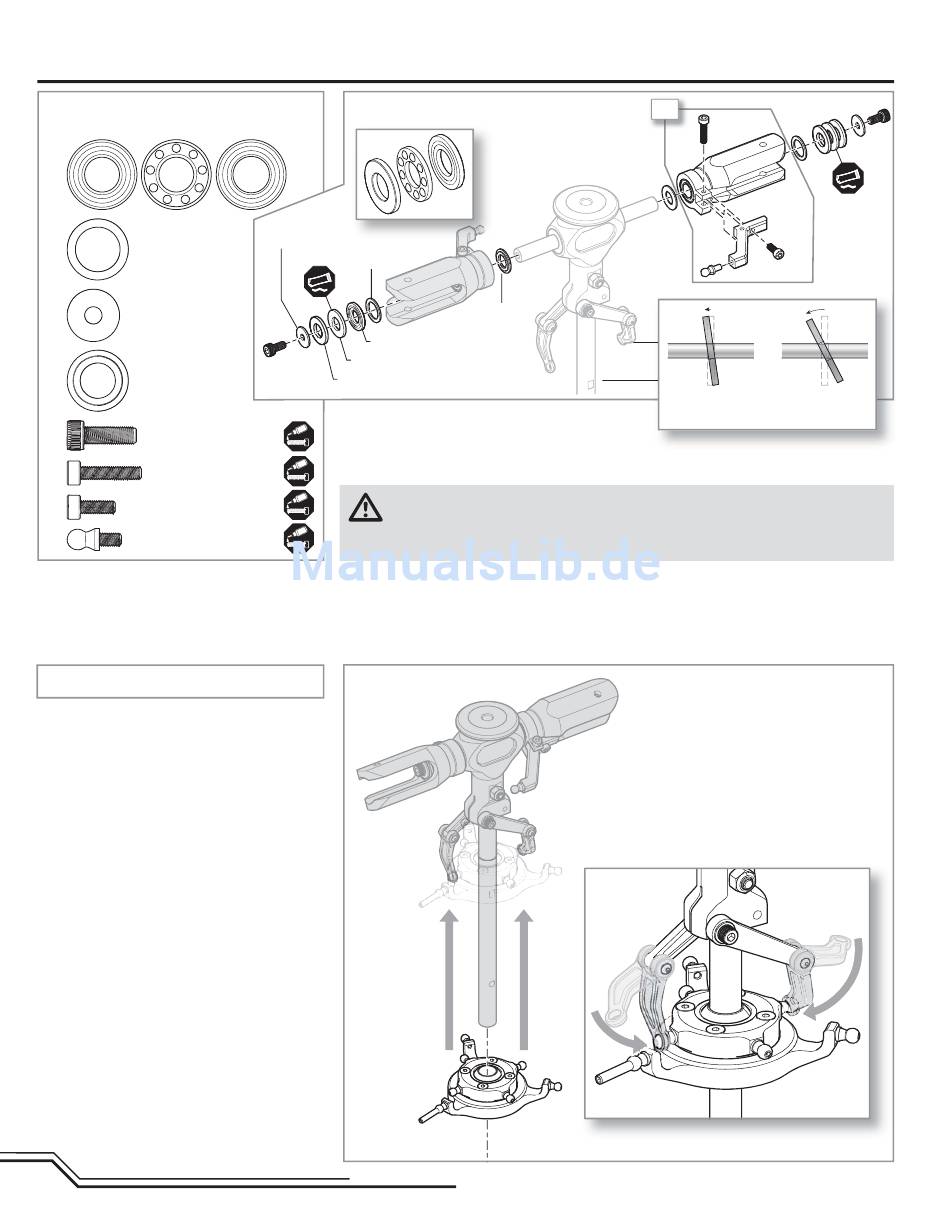

Schritt H4 Teile (Beutel H3)
Drucklager (x2)
Unterlegscheibe
Drucklager 10 X 14
X .8 (x2)
Unterlegscheibe
Blattlagerwelle 4 X
12 X 1 (x2)
Bundscheibe (x2)
A
M4 X 12 Bolzen (x2)
B
M3 X 14 Bolzen (x2)
C
M3 X 8 Bolzen (x2)
Kugelkopf (x2)
• Montieren Sie die Bolzen B und C lose bevor Sie sie
festziehen.
• Die Bundseite der Bundscheibe zeigt in den Blat-
thalter
Schritt H5 Teile (Beutel H4)
DE
Schritt H4
Unterlegscheibe Blattlagerwelle
Drucklager
Unterlegscheibe mit größerem Innendurchmesser
Lagerkäfi g
A
Unterlegscheibe mit kleinerem Innendurchmesser
WARNUNG: Reinigen Sie immer die Blattlagerwellenschrauben nach dem lösen mit denaturi-
ertem Alkohol um sicher zu stellen, dass sich kein Öl mehr an den Schrauben befi ndet. Geben
Sie bei dem Einschrauben mittelfesten Schraubensicherungslack auf die Schrauben und lassen diesen
trocknen (ca. 4 bis 6 Stunden) bevor Sie den Hubschrauber fl iegen.
Schritt H5
Bundscheibe
30
2X
B
C
kleiner
großer
Innendurchmesser
Innendurchmesser
A
