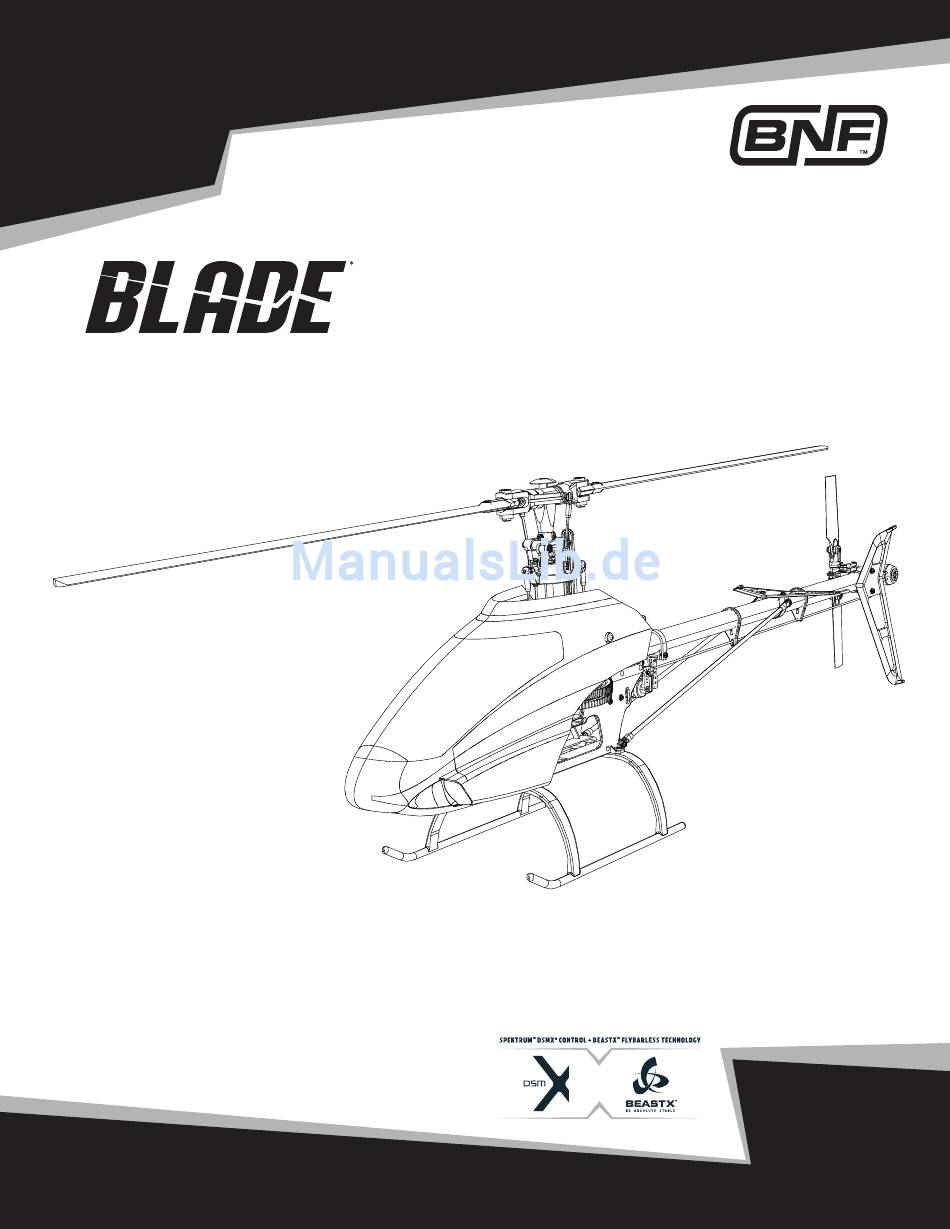

- Seite 1 450 X Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni ®...
- Seite 2 HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, Inc. vorbehalten. Aktuelle Produktlite- ratur fi nden Sie auf horizonhobby.com im Support-Abschnitt für das Produkt. Begriffserklärung Die folgende Begriffe werden in der gesamte Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi nieren: HINWEIS: Verfahren können bei nicht ordnungsgemäßer Durchführung womöglich Schäden an physischem Eigentum UND geringfügige oder keine Verletzungen verursachen.
-
Seite 3: Inhaltsverzeichnis

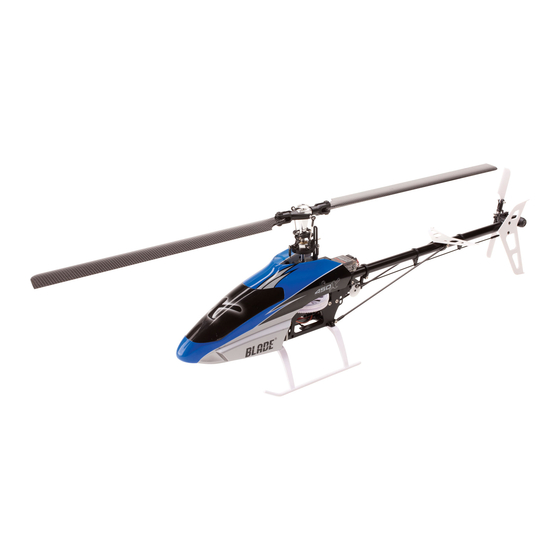

Präzision, Stabilität und Kontrolle für fortgeschrittene 3D-Manöver. Dank der Kombination eines neuen Rotorkopfs im Flybarless-Design mit dem Spektrum AR7200BX werden Installation und Wartung erleichtert und das Gesamtgewicht des Helikopters verringert. Der Blade 450 X ist ferner mit einem 440H Brushless-Hochleistungsmotor, digitalen Servos und Hauptblättern aus Karbonfaser ausgestattet, mit denen Sie die Herausforderungen des Flybarless 3D -Fluges... -
Seite 4: Laden Des Flugakkus
Laden des Flugakkus Der Blade 450 X wird mit einem DC-Balancer-Ladegerät und einem 3 S LiPo- DC-LiPo-Balancer-Ladegerät - Daten Akku geliefert. Verwenden Sie nur von Horizon Hobby zugelassene Akkupacks • Lädt 3-Zellen-Lithium-Polymer-Akkupacks und Ladegeräte, die mit diesem Produkt kompatibel sind. Lassen Sie den Akku •... -
Seite 5: Einrichten Des Senders
Programmieren des Senders Sie müssen Ihren Sender zuerst programmieren, bevor Sie den Helikopter binden oder fl iegen können. Die Werte, die Sie zum Programmieren Ihres Senders für Spektrum DX6i, DX7/DX7se, DX7s und DX8 Empfänger benötigen, sind unten angeführt. Die Spektrum-Modelldateien für AirWare™ Sender stehen auch online in der Spektrum Community zum Download zur Verfügung. - Seite 6 Programmieren des Senders Spektrum DX7s Systemliste Model Type Taumelscheibe Schalterauswahl F Mode Setup Alarm Frame Rate Flight Mode - Helicopter 1 Servo Norm Alle Schalter aus Gas über 10 11ms F Mode Stunt 1 DSMX Hold - Hold - aktiv Hold - aktiv Alarm...
- Seite 7 Programmieren des Senders Spektrum DX8 Systemliste Model Type Taumelscheibe Schalterauswahl F Mode Setup Trim Step Alarm Frame Rate Helicopter 1 Servo Norm Alle Schalter aus Flight Mode - F Mode THR / Gas 5 Throttle/ Gas - Über 10 11ms Hold - Hold Ail / ROL** 0 Stunt 1 - aktiv...
-
Seite 8: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Binden ist der Prozess der Übermittlung des spezifi schen Sendersignal (GUID) zum Empfänger. Sie müssen Spektrum DSM / DSMX Sender an die Flybarless Einheit binden bevor Sie ihren Hubschrauber fl iegen. Bindevorgang Befolgen Sie bei der Programmierung Ihres Senders die im Kapitel "Sender einrichten" beschriebenen Schritte. Stecken Sie den Bindestecker in den BND/DAT-Anschluss des Empfängers. -
Seite 9: Kontrolltests
Kontrolltests Seitenruder- (Gier-) und zyklischer Gyro-Test Seitenruder (Gier) bewegen, kehren Sie den Seiten- ruderkanal im Sender um (Anwei- 1. Schalten Sie den Sender ein. sungen fi nden Sie im Handbuch 2. Aktivieren Sie "TH HOLD" (Autorotation) und setzen Sie den Sender in zu Ihrem Sender). -
Seite 10: Test Der Motorsteuerung
ACHTUNG: Fliegen Sie den Helikopter stets mit dem Rücken zu Sonne und Wind, um einen Verlust der Flugsteuerung zu verhindern. Im Gegensatz zu Blade SR oder Blade CX2 ist der Blade 450 X nur zum Betrieb im Freien konzipiert. Erfahrene Piloten erachten den Betrieb des Helikopters in einer großen Sporthalle vielleicht als möglich. -
Seite 11: Einstellung Des Gyro-Gain (Gyro-Empfi Ndlichkeit)
Einstellung des Gyro-Gain (Gyro-Empfi ndlichkeit) • Wenn das Heck schwänzelt oder schwingt, verringern Sie den Gain des Gyro. • Wenn das Heck im Schwebefl ug driftet, erhöhen Sie den Gain des Gyro. Senken Sie die Werte für den Gyro-Gain im Gyro-Menü Ihres Senders in Erhöhen Sie die Werte für den Gyro-Gain auf Ihrem Sender in kleinen kleinen Schritten, bis der Helikopter in einem bestimmten Flugmodus Schritten, bis das Heck schwänzelt bzw. -
Seite 12: Ar7200Bx-Standard-Setup Für Blade 450 X
Sehr hoch defi niert *Der im Lieferumfang Ihres Blade 450 X Helikopters enthaltene AR7200BX ist mit den Standardeinstellungen vorprogrammiert. Wenn Sie die Einstellungen des im Lie- ferumfang enthaltenen AR7200BX auf die Werkseinstellungen zurücksetzen möchten, werden diese Blade 450 X Helikopter-Standardeinstellungen wiederhergestellt. -
Seite 13: Tipps Zum Ar7200Bx-Parametermenü
Erhöhen Sie den Gain für das Seitenruder bei Ihrem Sender. Das Helikopterheck stoppt nicht präzise Passen Sie den Headinglock-Gain-Parameter des Seitenruders am AR7200BX an. Stellen Sie sicher, dass die Antriebsriemenspannung des Hecks richtig eingestellt ist. Blade 450 X - Leitfaden zur Fehlerbehebung Problem Mögliche Ursache Lösung Laden Sie den Flugakku bzw. -
Seite 14: Garantie Und Service Informationen
Blade 450 X - Leitfaden zur Fehlerbehebung, Forts. Problem Mögliche Ursache Lösung Vergewissern Sie sich, dass sich der Hauptrotorkopf im Uhrzeigersinn dreht. Der Hauptrotorkopf dreht sich nicht in die korrekte Richtung Schlagen Sie im Abschnitt "Test der Motorsteuerung" nach Überprüfen Sie die Einstellungen der Gas- und Pitchkurve sowie die... -
Seite 15: Garantie- Und Service-Kontaktinformationen
Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010 Declaration of conformity (in accordance with ISO/IEC 17050-1) No. HH2011111301 Horizon Hobby GmbH Hamburger Straße 10 D-25337 Elmshorn erklärt das Produkt: Blade 450 X BNF (BLH4380) declares the product: Blade 450 X BNF (BLH4380) Geräteklasse: equipment class: den grundleegenden Andforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE),... - Seite 16 Parts List / Ersatzteile / Pièces de rechange / Pezzi di ricambio Part # English Deutsch Français Italiano Blade Flybarless Anlenkungset: BLH4301 Flybarless Linkage Set: B450 X Set de tringleries Flybarless : B450 X Set giunti senza fl ybar: B450 X B450 X Main Rotor Blade Grip FBL Control Blade Blatthalter mit Kugelköpfen...
- Seite 17 Parts List / Ersatzteile / Pièces de rechange / Pezzi di ricambio Part # English Deutsch Français Italiano 5 x 10 x 4 Bearings Main Shaft (2): Blade 5x10x4 Kugellager Rotor- Roulements 5x10x4 d'axe principal (2) : 5 x 10 x 4 cuscinetti albero principale (2): BLH1642 B450 3D/X, B400 welle (2): B450;...
- Seite 18 Parts List / Ersatzteile / Pièces de rechange / Pezzi di ricambio Part # English Deutsch Français Italiano Blade Befestigung Kabinenhaube Staffe di montaggio calottina (2): B450 BLH1679 Canopy Mounts (2): B450 3D/X Fixations de bulle (2) : B450 3D/X (2): B450 3D/X SPMAR Spektrum AR7200BX...
- Seite 19 Optional Parts / Optionale Bauteile / Pièces optionnelles / Pezzi opzionali Part # English Deutsch Français Italiano Puleggia trasmissione in alluminio Tail Rotor Shaft Aluminum Drive Pulley: Blade Aluminium Heckrotorschaft : Axe d'anticouple et poulie aluminium : B450 BLH1665A dell'albero del rotore di coda: B450 3D/X B450 3D/X...
- Seite 24 ©2011 Horizon Hobby, Inc. Blade, DSM, DSM2, ModelMatch, AirWare and EC3 are trademarks or registered trademarks of Horizon Hobby, Inc. DSMX is a trademark of Horizon Hobby, Inc., registered in the U.S. The Spektrum trademark is used with permission of Bachmann Industries, Inc. BeastX is a trademark of Markus Schaack and is used with permission.The Spektrum AR7200BX employs technology exclusively licensed to Horizon Hobby, Inc.
