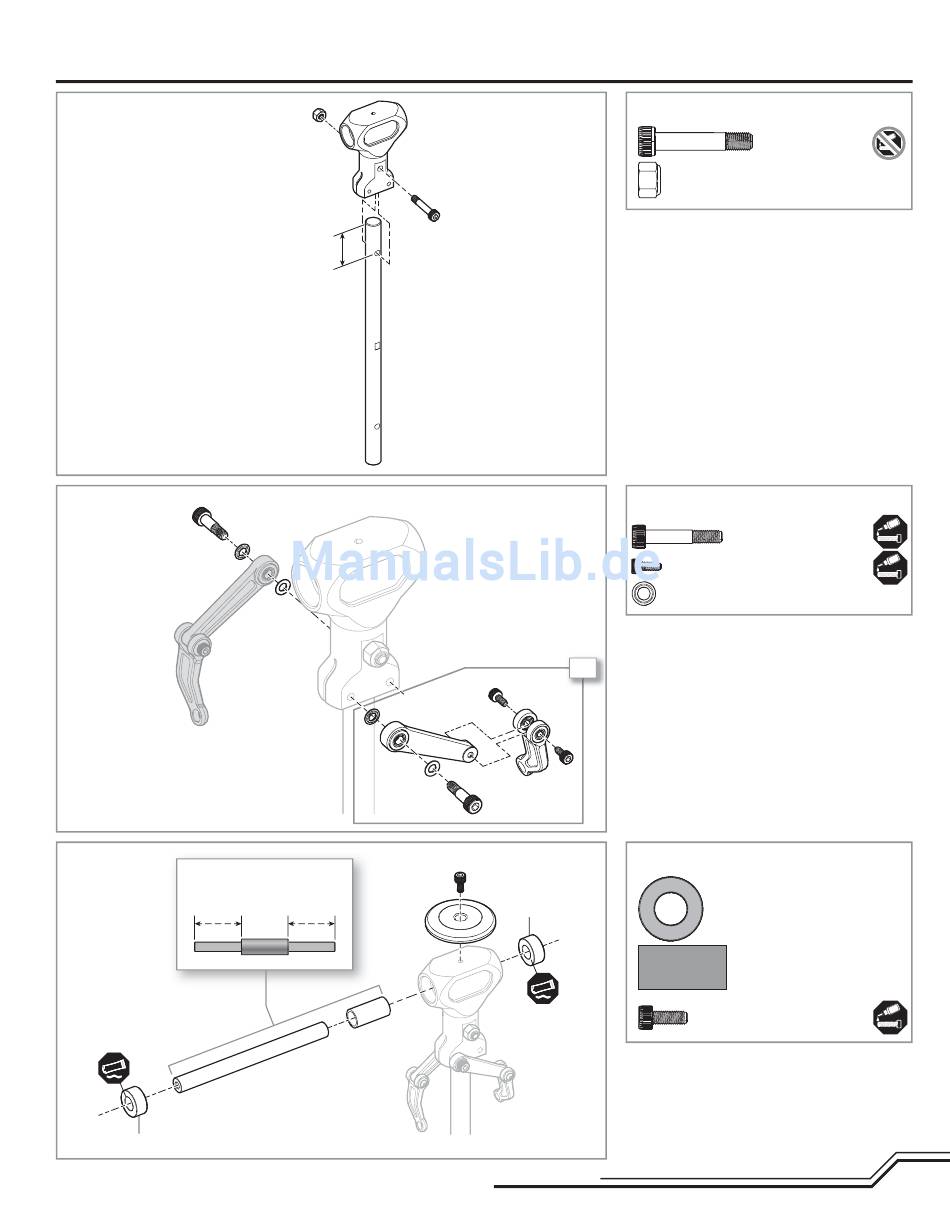

Rotorkopfmontage (H)
Schritt H1
Schritt H2
Schritt H3
Zentrieren Sie die Lagerbu-
chse auf der Blattlagerwelle
Dämpfer
22mm
29
Schritt H1 Teile (Beutel H1, H2)
Schritt H2 Teile (Beutel H1)
• Die Bundseite der Bundscheibe soll in die Radiallager
zeigen.
2X
• Überdrehen Sie die Befestigung nicht, die Taumels-
cheibenmitnehmer sollten sich frei bewegen können.
Schritt H3 Teile (Beutel H1, H2)
Dämpfer
• Reinigen Sie die Gewinde der Blattlagerwelle sorgfältig
mit Alkohol bevor Sie sie einbauen.
M4 x 22 Bolzen mit
Inbuskopf
M4 Stopmutter
M3 x 18 Inbusschraube
M2 x 5
Halbrundschraube (4)
Bundscheibe
Dämpfer (x2)
Lagerbuchse Blattlagerwelle
M3 x 8 Inbusschraube
