Inhaltszusammenfassung für GE HygroTrac
- Seite 1 Sensing Protimeter HygroTrac Drahtlose Messdatenerfassung für Feuchte und Temperatur Bedienungsanleitung...
-
Seite 3: Drahtlose Messdatenerfassung Für Feuchte Und Temperatur
Sensing Protimeter HygroTrac Drahtlose Messdatenerfassung für Feuchte und Temperatur Bedienungsanleitung INS9000-GE, Rev. A1 Januar 2007 HygroTrac ist ein Produkt von Protimeter. Protimeter hat sich mit anderen führenden Messtechnik-Herstellern unter dem neuen Namen GE Sensing zusammengeschlossen. -
Seite 5: Inhaltsverzeichnis
HygroTrac-Anwendungen ........ -
Seite 7: Einleitung

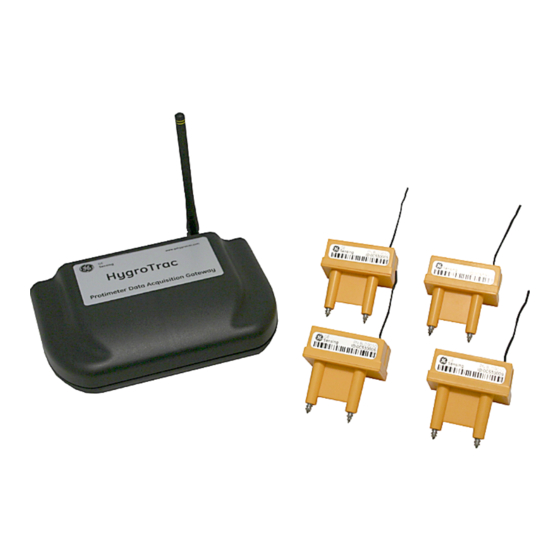

Einleitung Das Protimeter HygroTrac ist ein einfaches und kosteneffektives System zur Fernüberwachung der Feuchtigkeit und Temperatur in Gebäuden. Das Protimeter HygroTrac-System misst und protokolliert Parameter wie die folgenden: • GPP oder g/kg • Taupunkttemperatur • Relative Luftfeuchtigkeit • Lufttemperatur •... - Seite 8 Systemkomponenten (Forts.) Abbildung 1: Kit BLD9000 Seite 2 Protimeter HygroTrac...
-
Seite 9: Hygrotrac-Anwendungen
• Alarmieren des Anwenders beim Erreichen kritischer Temperatur-/ Feuchte-Zustände per Email oder SMS Installation Zu einer vollständigen Installation eines HygroTrac-Systems gehören das Datenerfassungs-Gateway und die drahtlosen Sensoren (bis zu 600 pro Gateway). WICHTIG: Das zum Lieferumfang des HygroTrac-Kits gehörende externe Netzteil BLD9000 ist mit einem dem jeweiligen Bestimmungsland angepassten Netzstecker versehen. -
Seite 10: Drahtlose Sensoren
Drahtlose Sensoren Ein drahtloser HygroTrac-Sensor ist auf dem Foto rechts abgebildet. Gehen Sie zur Installation der drahtlosen Sensoren wie folgt vor: 1. Verwenden Sie zur Bestimmung der besten Installationsorte für die Sensoren ein portables Feuchtigkeitsmessgerät wie den Protimeter ® SurveyMaster , um den im Gebäude... -
Seite 11: Datenerfassungs-Gateway
Sensor zu sehen. Da die Befestigungsschrauben gleichzeitig die Kontakte des Stift-Feuchtesensors darstellen, misst der HygroTrac die Feuchtigkeit in der Tiefe, bis in die die Schraube in das Material hineingedreht wird. Für Messungen, die tiefer im Material erfolgen sollen, können als Ersatz längere Schrauben von einem örtlichen Händler besorgt werden. - Seite 12 4. Schließen Sie ein Ende des Netzteilkabels an der Rückseite des Gateways und das andere Ende an einer geeigneten Netzsteckdose an, um das Gateway einzuschalten. 5. Geben Sie „telnet 169.254.1.1 9999“ (ohne die Anführungszeichen) ein. 6. Drücken Sie [Enter]. Seite 6 Protimeter HygroTrac...
- Seite 13 Programm HyperTerminal. Eine ausführliche Anleitung zu seinem Gebrauch finden Sie in Ihrer PC-Dokumentation. 3. Konfigurieren Sie den COM-Anschluss mit den folgenden Einstellungen: • Bits pro Sekunde: 57600 • Datenbits: 8 • Parität: Keine • Stoppbits: 1 • Handshake: Kein Protimeter HygroTrac Seite 7...
- Seite 14 Ihr Einwähl-Internetkonto ein, die Sie von Ihrem ISP bezogen haben. Dazu gehören die folgenden Daten: DFÜ-Telefonnummer (unter Einbeziehung aller vom Telefonsystem benötigten Vorwahlnummern), Benutzername, Passwort usw. 6. Drücken Sie auf [s], um Ihre Änderungen zu speichern, und beenden Sie dann das Kommunikationsprogramm. Seite 8 Protimeter HygroTrac...
- Seite 15 Datenübertragungs-Verbindungen korrekt arbeitet, werden die Daten im internen Flash-Speicher des Gateways abgespeichert. (Für nähere Details siehe Seite 10.) Diese Daten werden dann zeitversetzt zur HygroTrac-Website übertragen. Dazu wird das Gateway an einen Ort gebracht, an dem eine Verbindung zu Ihrem Internetkonto möglich ist. Protimeter HygroTrac...
-
Seite 16: Secure Digital (Sd)-Karte
Installation des Gateways (Forts.) Vorsicht! Verwenden Sie nur das im HygroTrac-Kit enthaltene Netzteil von GE Sensing. Beim Gebrauch anderer, nicht vom Werk stammender Netzteile kann die Ausrüstung beschädigt werden. Außerdem erlischt die Gewährleistung. 3. Schließen Sie ein Ende des Netzteilkabels am Datenerfassungs-Gateway (siehe Foto unten) und das andere Ende an einer geeigneten Netzsteckdose an. - Seite 17 3. Stecken Sie die SD-Karte in den Steckplatz auf der Rückseite des Datenerfassungs-Moduls ein (siehe Foto unten). Vorsicht! Verwenden Sie nur das im HygroTrac-Kit enthaltene Netzteil von GE Sensing. Beim Gebrauch anderer, nicht vom Werk stammender Netzteile kann die Ausrüstung beschädigt werden. Außerdem erlischt die Gewährleistung.
-
Seite 18: Bedienung
Bedienung Sobald das Protimeter HygroTrac-System gemäß der Beschreibung im vorigen Abschnitt installiert und eingeschaltet wurde, beginnt es mit der Datenerfassung. Befolgen Sie zum Aufrufen dieser Daten die Anleitung im vorliegenden Abschnitt. Web-Datenservice Die HygroTrac-Daten werden auf einem separaten, abgesicherten Webserver gespeichert. -
Seite 19: Anzeigen Der Daten
Anzeigen der Daten Nachdem Sie Ihr HygroTrac-Konto aufgerufen haben, stehen für jeden gespeicherten Datenpunkt von jedem Sensor die folgenden, nach Sensorkennung und -beschreibung sortierten Daten zur Verfügung: • Uhrzeit und Datum • Relative Luftfeuchtigkeit • Temperatur • Holzfeuchteäquivalent (HFÄ) in % •... -
Seite 20: Technische Daten
Batterie-Lebensdauer: 15 Jahre (nom), bei stündlicher Messwert- Übertragung Stiftsensor für Materialfeuchte Messprinzip: Widerstandsmessung über Stiftelektroden Messbereich: 0 bis 40% Spezifikation: ±1% in Holz, ±10 bis 25% inkl. Einfluss durch Temperaturgang und unterschiedliche Materialien Kalibriert: bei 20°C Seite 14 Protimeter HygroTrac... -
Seite 21: Datenerfassungs-Gateway
Verwendungsmethode des Messgeräts (und seiner Zubehörteile) sowie die Auswertung der Messwerte durch den Hersteller nicht kontrolliert werden kann, kann dieser auch keine Haftung für Verluste, Folge- und sonstige Schäden übernehmen, die durch Verwendung des Messgeräts auftreten. ® Protimeter Surveymaster ist eine eingetragene Marke von GE. Protimeter HygroTrac Seite 15... - Seite 23 GE Sensing 1100 Technology Park Drive Billerica, MA 01821 erklären unter alleiniger Verantwortung, dass die Protimeter HygroTrac-Messdatenerfassung auf die sich diese Deklaration bezieht, die folgenden Normen erfüllt: Nur für US- und kanadische Modelle • FCC, Teil 15 Dieses Produkt enthält ein Sendermodul, FCC-Kennung RY20002.
- Seite 24 Standards: -EN55022: 1998 + A1: 2000 + A2: 2003 -EN55024: 1998 + A1: 2001 + A2: 2003 -EN60950-1: 2001 gemäß den Bestimmungen der EMV-Richtlinie 89/336/EEC (in ihrer geänderten Fassung) und der Niederspannungs-Richtlinie 73/23/EEC (in ihrer geänderten Fassung). • Sensormodul Das Sensormodul erfüllt die Anforderungen der folgenden Standards: -EN300 220-3 V1.1.1 (2000-09)
- Seite 25 1100 Technology Park Drive Billerica, MA 01821-4111 Web: www.gesensing.com/protimeterproducts Irland Sensing House Shannon Free Zone East, Shannon, County Clare Web: www.gesensing.com/protimeterproducts INS9000-GE, Rev. A1...
