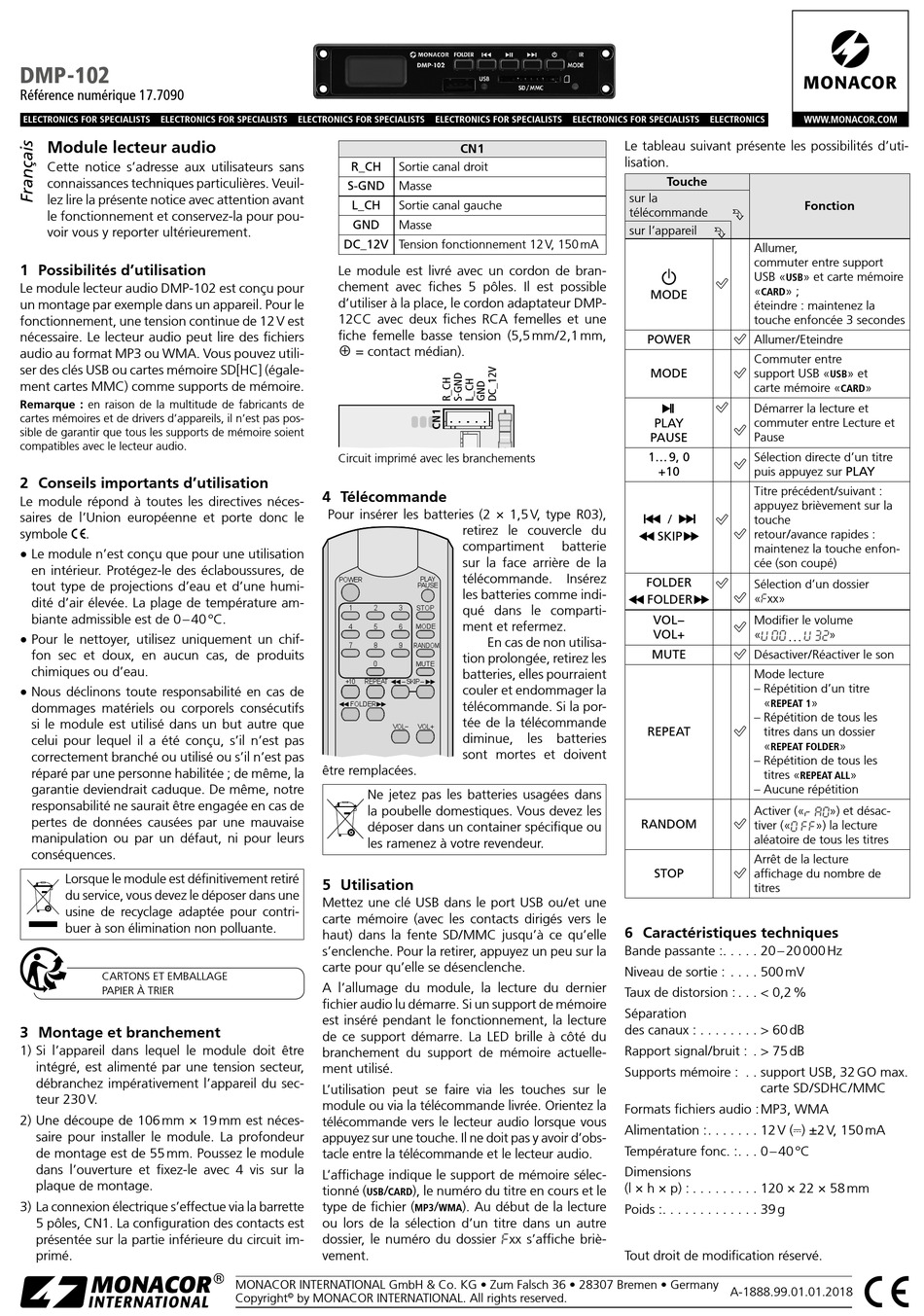

DMP -102
Référence numérique 17.7090
ELECTRONICS FOR SPECIALISTS
ELECTRONICS FOR SPECIALISTS
Module lecteur audio
Cette notice s'adresse aux utilisateurs sans
connaissances techniques particulières. Veuil-
lez lire la présente notice avec attention avant
le fonctionnement et conservez-la pour pou-
voir vous y reporter ultérieurement.
1 Possibilités d'utilisation
Le module lecteur audio DMP-102 est conçu pour
un montage par exemple dans un appareil. Pour le
fonctionnement, une tension continue de 12 V est
nécessaire. Le lecteur audio peut lire des fichiers
audio au format MP3 ou WMA. Vous pouvez utili-
ser des clés USB ou cartes mémoire SD[HC] (égale-
ment cartes MMC) comme supports de mémoire.
Remarque : en raison de la multitude de fabricants de
cartes mémoires et de drivers d'appareils, il n'est pas pos-
sible de garantir que tous les supports de mémoire soient
compatibles avec le lecteur audio.
2 Conseils importants d'utilisation
Le module répond à toutes les directives néces-
saires de l'Union européenne et porte donc le
symbole
.
•
Le module n'est conçu que pour une utilisation
en intérieur. Protégez-le des éclaboussures, de
tout type de projections d'eau et d'une humi-
dité d'air élevée. La plage de température am-
biante admissible est de 0 – 40 °C.
•
Pour le nettoyer, utilisez uniquement un chif-
fon sec et doux, en aucun cas, de produits
chimiques ou d'eau.
•
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels consécutifs
si le module est utilisé dans un but autre que
celui pour lequel il a été conçu, s'il n'est pas
correctement branché ou utilisé ou s'il n'est pas
réparé par une personne habilitée ; de même, la
garantie deviendrait caduque. De même, notre
responsabilité ne saurait être engagée en cas de
pertes de données causées par une mauvaise
manipulation ou par un défaut, ni pour leurs
conséquences.
Lorsque le module est définitivement retiré
du service, vous devez le déposer dans une
usine de recyclage adaptée pour contri-
buer à son élimination non polluante.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Montage et branchement
1) Si l'appareil dans lequel le module doit être
intégré, est alimenté par une tension secteur,
débranchez impérativement l'appareil du sec-
teur 230 V.
2) Une découpe de 106 mm × 19 mm est néces-
saire pour installer le module. La profondeur
de montage est de 55 mm. Poussez le module
dans l'ouverture et fixez-le avec 4 vis sur la
plaque de montage.
3) La connexion électrique s'effectue via la barrette
5 pôles, CN1. La configuration des contacts est
présentée sur la partie inférieure du circuit im-
primé.
ELECTRONICS FOR SPECIALISTS
R_CH
Sortie canal droit
S-GND
Masse
L_CH
Sortie canal gauche
GND
Masse
DC_12V Tension fonctionnement 12 V, 150 mA
Le module est livré avec un cordon de bran-
chement avec fiches 5 pôles. Il est possible
d'utiliser à la place, le cordon adaptateur DMP-
12CC avec deux fiches RCA femelles et une
fiche femelle basse tension (5,5 mm / 2,1 mm,
⊕ = contact médian).
Circuit imprimé avec les branchements
4 Télécommande
Pour insérer les batteries (2 × 1,5 V, type R03),
POWER
1
2
3
4
5
6
7
8
9
0
+10
REPEAT
– SKIP –
FOLDER
VOL−
être remplacées.
Ne jetez pas les batteries usagées dans
la poubelle domestiques. Vous devez les
déposer dans un container spécifique ou
les ramenez à votre revendeur.
5 Utilisation
Mettez une clé USB dans le port USB ou / et une
carte mémoire (avec les contacts dirigés vers le
haut) dans la fente SD/ MMC jusqu'à ce qu'elle
s'enclenche. Pour la retirer, appuyez un peu sur la
carte pour qu'elle se désenclenche.
A l'allumage du module, la lecture du dernier
fichier audio lu démarre. Si un support de mémoire
est inséré pendant le fonctionnement, la lecture
de ce support démarre. La LED brille à côté du
branchement du support de mémoire actuelle-
ment utilisé.
L'utilisation peut se faire via les touches sur le
module ou via la télécommande livrée. Orientez la
télécommande vers le lecteur audio lorsque vous
appuyez sur une touche. Il ne doit pas y avoir d'obs-
tacle entre la télécommande et le lecteur audio.
L'affichage indique le support de mémoire sélec-
tionné (
/
USB
CARD
type de fichier (
ou lors de la sélection d'un titre dans un autre
dossier, le numéro du dossier xx s'affiche briè-
vement.
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
by MONACOR INTERNATIONAL. All rights reserved.
©
ELECTRONICS FOR SPECIALISTS
ELECTRONICS FOR SPECIALISTS
CN 1
retirez le couvercle du
compartiment
batterie
sur la face arrière de la
télécommande. Insérez
PLAY
PAUSE
les batteries comme indi-
qué dans le comparti-
STOP
ment et refermez.
MODE
En cas de non utilisa-
RANDOM
tion prolongée, retirez les
MUTE
batteries, elles pourraient
couler et endommager la
télécommande. Si la por-
tée de la télécommande
VOL+
diminue, les batteries
sont mortes et doivent
), le numéro du titre en cours et le
/
). Au début de la lecture
MP3
WMA
ELECTRONICS
Le tableau suivant présente les possibilités d'uti-
lisation.
Touche
sur la
télécommande
sur l'appareil
Allumer,
commuter entre support
USB «
USB
✅
«
» ;
CARD
MODE
éteindre : maintenez la
touche enfoncée 3 secondes
✅ Allumer / Eteindre
POWER
Commuter entre
✅
MODE
support USB «
carte mémoire «
✅
Démarrer la lecture et
commuter entre Lecture et
PLAY
✅
Pause
PAUSE
1... 9, 0
Sélection directe d'un titre
✅
+10
puis appuyez sur PLAY
Titre précédent / suivant :
appuyez brièvement sur la
✅
/
touche
✅
retour / avance rapides :
SKIP
maintenez la touche enfon-
cée (son coupé)
FOLDER
✅
Sélection d'un dossier
✅
« xx»
FOLDER
VOL−
Modifier le volume
✅
VOL+
«
...
✅ Désactiver / Réactiver le son
MUTE
Mode lecture
– Répétition d'un titre
«
REPEAT 1
– Répétition de tous les
✅
REPEAT
titres dans un dossier
«
REPEAT FOLDER
– Répétition de tous les
titres «
REPEAT ALL
– Aucune répétition
Activer («
✅
RANDOM
tiver («
aléatoire de tous les titres
Arrêt de la lecture
✅
STOP
affichage du nombre de
titres
6 Caractéristiques techniques
Bande passante : . . . . . 20 – 20 000 Hz
Niveau de sortie : . . . . 500 mV
Taux de distorsion : . . . < 0,2 %
Séparation
des canaux : . . . . . . . . > 60 dB
Rapport signal / bruit : . > 75 dB
Supports mémoire : . . support USB, 32 GO max.
carte SD / SDHC / MMC
Formats fichiers audio : MP3, WMA
Alimentation : . . . . . . . 12 V (⎓) ±2 V, 150 mA
Température fonc. : . . . 0 – 40 °C
Dimensions
(l × h × p) : . . . . . . . . . 120 × 22 × 58 mm
Poids : . . . . . . . . . . . . . 39 g
Tout droit de modification réservé.
A-1888.99.01.01.2018
