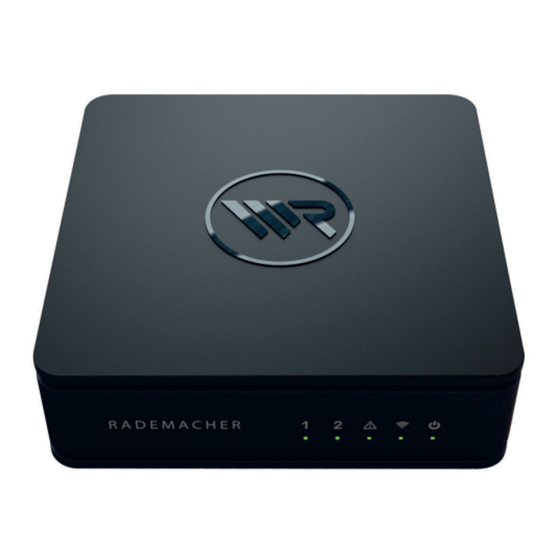

RADEMACHER HomePilot 9496-2 Gebrauchsanleitung Zur Inbetriebnahme
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER HomePilot 9496-2
Inhaltszusammenfassung für RADEMACHER HomePilot 9496-2

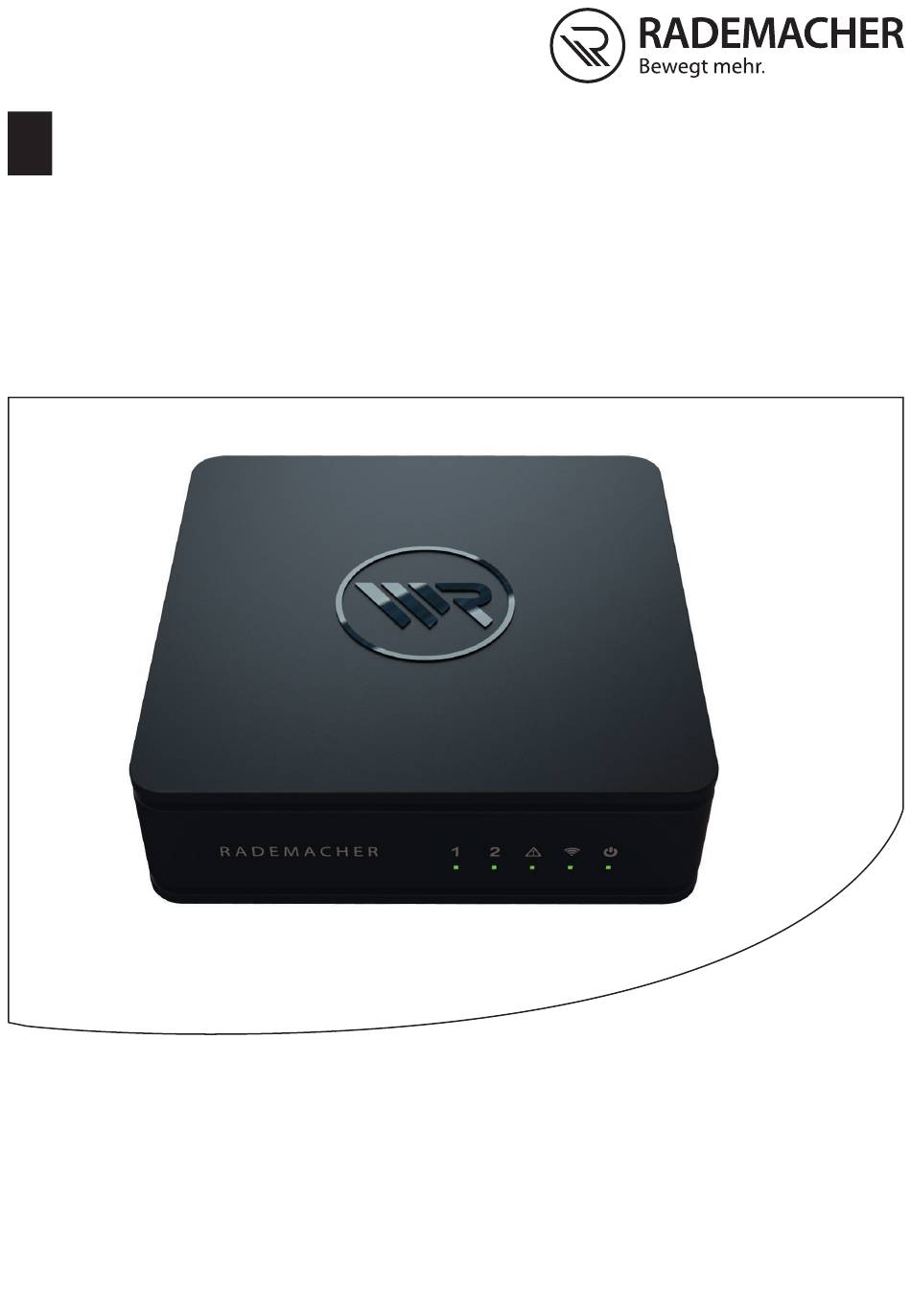

- Seite 1 HomePilot® Gebrauchsanleitung zur Inbetriebnahme Artikel-Nr. 3414 08 19 Typ: 9496-2 VBD 614-1-2 (12.19)
-
Seite 2: Inhaltsverzeichnis
Inhalt Diese Anleitung..............3 Anwendung dieser Anleitung ............3 Weitere zugehörige Anleitungen ...........3 Gefahrensymbole ...............4 Verwendete Darstellungen und Symbole ........4 Sicherheitshinweise ............5 Bestimmungsgemäße Verwendung ..........6 Nicht bestimmungsgemäßer Gebrauch ........7 Glossar - Begriffserklärung ..............8 Lieferumfang ...............9 Anschlüsse und Taster des HomePilot® ....... 10 Die Kontrollleuchten des HomePilot®... -
Seite 3: Diese Anleitung
Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. 1.2 Weitere zugehörige Anleitungen ◆ Die ausführliche Anleitung zur Konfiguration finden Sie im Downloadbereich unserer Internetseite: www.service.rademacher.de ◆ Geben Sie den Link in die Adresszeile Ihres Browsers ein. -
Seite 4: Gefahrensymbole
2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Verwendete Darstellungen und Symbole Darstellung Beschreibung Handlungsabläufe Aufzählung ◆ 1) oder a) Listen weitere nützliche Informationen... -
Seite 5: Sicherheitshinweise
◆ Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil, kann zu Schäden am HomePilot® oder zu einem Kurzschluss führen. ◆ Verwenden Sie nur Original-Zubehör von RADEMACHER. Die Netzsteckdose und das Netzteil müssen immer frei zugänglich sein. -
Seite 6: Bestimmungsgemäße Verwendung
◆ Installieren Sie den HomePilot® nicht während eines Gewitters. 3.1 Bestimmungsgemäße Verwendung Verwenden Sie den HomePilot® ausschließlich zur Einstellung und Steuerung von RADEMACHER Geräten. Einsatzbedingungen ◆ Betreiben Sie den HomePilot® nur in trockenen Räumen. ◆ Zum Anschluss vor Ort ist eine 230 V/50 Hz Netzsteckdose erforderlich. -
Seite 7: Nicht Bestimmungsgemäßer Gebrauch
3.2 Nicht bestimmungsgemäßer Gebrauch Die falsche Verwendung kann zu Personen oder Sachschaden führen. ◆ Verwenden Sie das vorhandene Funksystem (z. B. das DuoFern Funksystem) und seine Komponenten nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstech- nischen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen. -
Seite 8: Glossar - Begriffserklärung
◆ Die Konfiguration und Steuerung kann per Smartphone, Tablet, PC erfolgen. LAN (Local Area Network) ◆ Abkürzung für ein kabelgebundenes, lokales Computer-Netzwerk WLAN (Wireless-LAN) ◆ Abkürzung für ein lokales Funknetzwerk WR-Connect ◆ RADEMACHER Internetdienst zur Steuerung des HomePilot® von jedem internetfähigen Endgerät... -
Seite 9: Lieferumfang
4. Lieferumfang Lieferumfang a) HomePilot® b) Steckernetzteil c) LAN-Kabel d) DuoFern USB-Stick e) Gebrauchsanleitung Vergleichen Sie nach dem Auspacken den Packungsinhalt mit diesen Angaben. -
Seite 10: Anschlüsse Und Taster Des Homepilot
Das Drücken der Reset-Taste löscht alle Daten und lädt die Werkseinstellungen. Drücken Sie dazu die Reset-Taste für ca. 10 Sekunden. Während des Löschvorgangs blinkt dann die Power-LED. Die USB-Anschlüsse 3 + 4 für RADEMACHER Funk-Sticks sind durch eine Klappe an der Geräteunterseite erreichbar, s. Seite 19. -
Seite 11: Die Kontrollleuchten Des Homepilot
5.1 Die Kontrollleuchten des HomePilot® Symbol Name Status Beschreibung Das DuoFern Funksystem grün ist aktiv, der DuoFern Stick wurde erkannt. DuoFern grün Ein Update wird durch- blinkend geführt, s. Seite 25. Das Z-Wave-Funksystem ist grün aktiv, der Z-Wave-Stick wurde erkannt Z-Wave grün Ein Update wird durch-... -
Seite 12: Funktionsbeschreibung
über den Internetbrowser Ihres Computers aufrufen und konfigurieren. Die HomePilot® App für Android oder iOS Produkte erhalten Sie im entsprechenden App-Store. Aufruf der Benutzeroberfläche über den RADEMACHER- Dienst „WR-Connect“. Zusätzlich kann die Benutzeroberfläche des HomePilot® von jedem internetfähigen Endgerät weltweit aufgerufen werden. - Seite 13 6. Funktionsbeschreibung Hinweis zur Internetverbindung RADEMACHER empfiehlt Ihnen, den HomePilot® dauerhaft mit dem Internet zu verbinden, um Ihnen Updates für Neuprodukte und neue Funktionen bereitstellen zu können. Zudem stellen Sie mit der Internetverbindung sicher, dass wir Ihnen den optimalen Service und sicherheitsrelevante Updates zur Verfügung stellen können.
-
Seite 14: Technische Daten
7. Technische Daten HomePilot®: Versorgungsspannung: 5 V / 3 A (DC) Nennleistung: max. 15 W mit USB-powered Geräten Min. Leistungsaufnahme: ca. 4,2 W LAN: 1 x Gigabit Ethernet WLAN: 802.11 b/g/n WLAN Sendefrequenz: 2,400 GHz – 2,483 GHz WLAN Sendeleistung: max. - Seite 15 7. Technische Daten WLAN-Sicherheit Der HomePilot® unter- stützt folgende WLAN- Sicherheitsalgorithmen: WPA1 / WPA2-PSK Der HomePilot® verbindet sich nicht mit ungesicherten Netzwerken (ohne Passwort). DuoFern USB-Stick Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW Reichweite: - im Gebäude: ca. 30 m (je nach Bausubstanz) - im Freien: ca.
-
Seite 16: Systemvoraussetzungen
7.1 Systemvoraussetzungen Zur Ersteinrichtung des HomePilot® benötigen Sie: ◆ Einen Internetzugang ◆ Einen Router mit DHCP-Server und einem freien LAN-Anschluss ◆ Eine frei zugängliche Netzsteckdose (230 V / 50 Hz) ◆ Ein mobiles Endgerät (Smartphone / Tablet) mit einem aktuellen Android- oder iOS-Betriebssystem und / oder einen handelsüblichen Standard-Computer mit einem aktuellen Internetbrowser Aufstellort... -
Seite 17: Hinweise Zur Netzwerksicherheit
7.2 Hinweise zur Netzwerksicherheit Das Bundesamt für Sicherheit und Informationstechnik hat Em- pfehlungen zur sicheren Nutzung des Internets veröffentlicht. Diese möchten wir Ihnen auszugsweise zur Verfügung stellen. Weiterführende Hinweise finden Sie unter: www.bsi-fuer-buerger.de Sicherheitsaspekte für Router und WLAN Für den Internet-Anschluss sollten Sie in jedem Fall einen Router nutzen. - Seite 18 7.2 Hinweise zur Netzwerksicherheit Wählen Sie eine sichere Verschlüsselung für Ihr WLAN-Funknetz Wenn Sie WLAN nutzen möchten, muss die Verbindung sicher ver- schlüsselt werden. Der aktuelle Verschlüsselungsstandard ist WPA2. Ändern Sie nach der Inbetriebnahme das voreingestellte WLAN- Passwort Ihres Routers. Dieses müssen Sie nur selten eingeben (jeweils bei der ersten Verbindung eines neuen Geräts mit dem Router), sodass Sie ohne besondere Komforteinbuße ein zufälliges, komplexes und langes Passwort wählen können.
-
Seite 19: Den Homepilot® In Betrieb Nehmen
8. Den HomePilot® in Betrieb nehmen 8.1 Den DuoFern USB-Stick einstecken Öffnen Sie den Deckel des USB-Fachs auf der Unterseite des HomePilot®. Das USB-Fach enthält die beiden USB-Anschlüsse 3 und 4. Stecken Sie den DuoFern USB-Stick in einen freien USB-Anschluss. DuoFern USB-Stick Schließen Sie danach das USB-Fach wieder und stellen Sie den HomePilot®... -
Seite 20: Den Router Anschließen
8.2 Den Router anschließen Systemvoraussetzungen am Router ◆ Der Router muss über einen DHCP-Server verfügen. ◆ Der DHCP-Server des Routers muss aktiviert sein. Zuweisung von IP-Adressen im Router In einem Netzwerk bekommen alle am Router angeschlossenen Netzwerkgeräte (z.B. der HomePilot®) vom DHCP-Server des Routers eine IP-Adresse zugewiesen. - Seite 21 8.2 Den Router anschließen Stecken Sie das beiliegende LAN-Kabel in den LAN-Anschluss des HomePilot® und verbinden Sie es mit einem freien LAN-Anschluss Ihres Routers. LAN1 LAN2 LAN3 LAN4 Nach Anschluss des Steckernetzteils (s. Kap. 8.3) wird bei korrektem Anschluss die grüne LED am LAN- Anschluss leuchten.
-
Seite 22: Das Netzteil Anschließen
8.3 Das Netzteil anschließen Schließen Sie das beiliegende Netzteil an den Stromeingang [ DC 5 V/3 A ] des HomePilot® an und stecken Sie das Netzteil anschließend in eine freie 230 V / 50 Hz Netzsteckdose. Nach dem Einschalten der Stromversorgung beginnt die Power-Kontrollleuchte orange zu blinken. -
Seite 23: Die Benutzeroberfläche Aufrufen
Die Navigation und die Bedienung auf der Benutzeroberfläche wird in einer ausführlichen Gebrauchsanleitung erklärt. Die aktuelle Gebrauchsanleitung sowie FAQs, Tutorials (Videos) etc. finden Sie im Servicebereich auf unserer Homepage unter dem Thema „HomePilot® ab Version 5.x.xx“: www.service.rademacher.de Geben Sie den Link in die Adresszeile Ihres Browsers ein. -
Seite 24: Was Tun, Wenn Der Homepilot® Nicht Erkannt Wird
9.2 Was tun, wenn der HomePilot® nicht erkannt wird Was tun, wenn der HomePilot® nicht erkannt wird? Je nach verwendetem Routertyp kann es vorkommen, dass der HomePilot® in der App nicht automatisch erkannt wird oder die Eingabe des Hostnamens im Browser nicht funktioniert. Wenn das der Fall ist, müssen Sie eventuell die IP-Adresse des HomePilot®... -
Seite 25: Softwareupdate
9.3 Softwareupdate Mit Hilfe von Firmware-Updates wird der HomePilot® fortlaufend aktualisiert. Öffnen Sie die HomePilot® App oder die Benutzeroberfläche im Browser. Wählen Sie den Menüpunkt „Wartung“ in den HomePilot® Ein- stellungen aus und prüfen Sie, ob ein Update verfügbar ist. Starten Sie das Update (falls vorhanden). -
Seite 26: Vereinfachte Eu-Konformitätserklärung
10. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der HomePilot® der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht. Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der DuoFern USB-Stick der Richtlinie 2014/53/EU (Funk- anlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärungen ist unter der folgenden Internetadresse verfügbar:... -
Seite 27: Garantiebedingungen
Fachhändler erworben wurde. Dies ist durch Vorlage einer Rechnungskopie nachzuweisen. Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleich- wertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt... - Seite 28 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: * 30 Sekunden kostenlos, danach Hotline 01807 933-171* 14 ct/Minute aus dem dt. Festnetz Telefax +49 2872 933-253 bzw. max. 42 ct/Minute aus dem service@rademacher.de dt. Mobilfunknetz.
