Das Netzteil anschließen ..............20 Die Benutzeroberfläche aufrufen ........ 21 Navigation und Bedienung ............21 Was tun, wenn die SmartHome Box nicht erkannt wird ..22 Softwareupdate ................. 23 10. Was tun, wenn ..............24 11. Vereinfachte EU-Konformitätserklärung ....24...

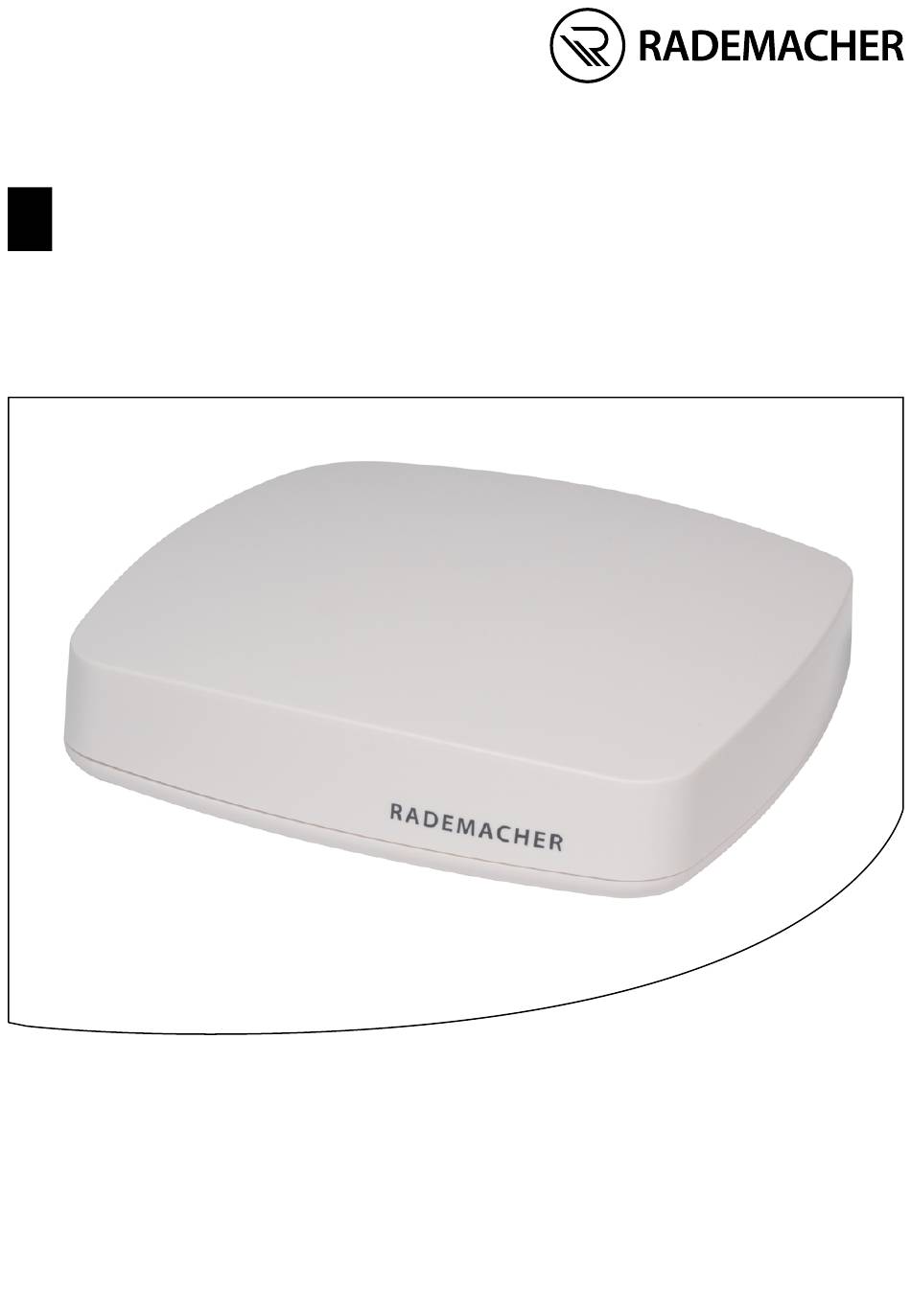

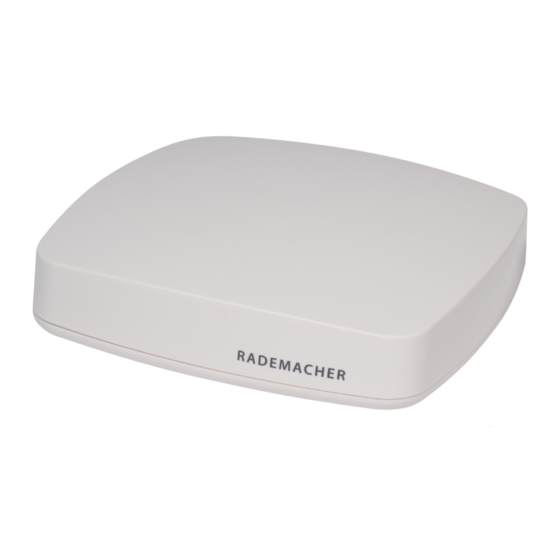

Ihnen die Inbetriebnahme der RADEMACHER SmartHome Box. Anwendung dieser Anleitung: Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie die SmartHome Box zum ersten mal in Betrieb nehmen. Lesen Sie auch die Gebrauchsanleitungen des Zubehörs, falls vorhanden.
1. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 1.1 Verwendete Darstellungen und Symbole Darstellung Beschreibung Handlungsabläufe Aufzählung 1) oder a) Listen weitere nützliche Informationen...
Kurzschlussgefahr bei Verwendung eines falschen Netzteils. Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil, kann zu Schäden an der SmartHome Box oder zu einem Kurzschluss führen. Verwenden Sie nur Original-Zubehör von RADEMACHER. ...
Seite 6
3. Sicherheitshinweise Die falsche Verwendung kann zu Personen oder Sachschaden führen. Verwenden Sie das vorhandene Funksystem (z. B. das DuoFern Funksystem) und seine Komponenten nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstech- nischen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen.
2.1 Bestimmungsgemäße Verwendung Verwenden Sie die SmartHome Box ausschließlich zur Einstellung und Steuerung von RADEMACHER Geräten. Einsatzbedingungen: Betreiben Sie die SmartHome Box nur in trockenen Räumen. Zum Anschluss vor Ort ist eine 230 V/50 Hz Netzsteckdose erforderlich. Die Netzsteckdose muss frei zugänglich sein.
2.3 Glossar - Begriffserklärung RADEMACHER SmartHome Box Zentrale Steuereinheit für RADEMACHER Funk-Produkte. Die Konfiguration und Steuerung kann per Smartphone, Tablet oder PC erfolgen. LAN (Local Area Network) Abkürzung für ein kabelgebundenes, lokales Computer- Netzwerk WLAN (Wireless-LAN) Abkürzung für ein lokales Funknetzwerk...
3. Lieferumfang Lieferumfang: a) SmartHome Box b) Steckernetzteil (5 V / 3 A) c) LAN-Kabel d) Gebrauchsanleitung Vergleichen Sie nach dem Auspacken den Packungsinhalt mit diesen Angaben. Typenschild, siehe Geräteunterseite.
4. Anschlüsse und Taster der SmartHome Box Anschluss an das lokale Netzwerk 4 x USB-Anschluss (USB 2.0) * DC 5 V / 3 A Anschluss des Netzteils 4) Reset Resettaste ** * Die USB-Anschlüsse sind nicht aktiv und dürfen nicht mit Fremdprodukten bestückt werden.
5. Funktionsbeschreibung Mit der SmartHome Box können alle Geräte eines DuoFern Netz- werks über die RADEMACHER App oder über die Bedienoberfläche via Internetbrowser eines Computers angemeldet, eingerichtet und konfiguriert werden. Es kann jederzeit eine Anpassung an die individuellen Bedürfnisse erfolgen.
Seite 13
6. Funktionsbeschreibung Hinweis zur Internetverbindung RADEMACHER empfiehlt Ihnen, die SmartHome Box dauerhaft mit dem Internet zu verbinden, um Ihnen Updates für Neuprodukte und neue Funktionen bereitstellen zu können. Zudem stellen Sie mit der Internetverbindung sicher, dass wir Ihnen den optimalen Service und sicherheitsrelevante Updates zur Verfügung stellen...
6. Technische Daten SmartHome Box: Versorgungsspannung: 5 V / 3 A (DC) Max. Leistungsaufnahme: ca. 15 W Durchschnittliche Leistungsaufnahme: < 2,5 W (DuoFern und LAN oder WLAN aktiv) LAN: 1 x Ethernet (100 Mbps) WLAN: 802.11 b/g/n WLAN Sendefrequenz: 2,400 GHz – 2,483 GHz WLAN Sendeleistung: max.
Seite 15
100 V - 240 V / 50 - 60 Hz Ausgangsspannung: 5 V / 3 A (DC) WLAN-Sicherheit Die SmartHome Box unter- stützt folgende WLAN- Sicherheitsalgorithmen: WPA1 / WPA2-PSK Die SmartHome Box verbindet sich nicht mit ungesicherten Netzwerken (ohne Passwort).
6.1 Systemvoraussetzungen Zur Ersteinrichtung der SmartHome Box benötigen Sie: Einen Internetzugang Einen Router mit DHCP-Server und einem freien LAN-Anschluss Eine frei zugängliche Netzsteckdose (230 V / 50 Hz) Ein mobiles Endgerät (Smartphone / Tablet) mit einem ...
6.2 Hinweise zur Netzwerksicherheit Das Bundesamt für Sicherheit und Informationstechnik hat Em- pfehlungen zur sicheren Nutzung des Internets veröffentlicht. Diese möchten wir Ihnen auszugsweise zur Verfügung stellen. Weiterführende Hinweise finden Sie unter: www.bsi-fuer-buerger.de Sicherheitsaspekte für Router und WLAN Für den Internet-Anschluss sollten Sie in jedem Fall einen Router nutzen.
Netzwerkgeräte (z.B. die SmartHome Box) vom DHCP-Server des Routers eine IP-Adresse zugewiesen. Dazu ist im DHCP-Server ein bestimmter IP-Adressbereich reserviert. Falls Sie für die SmartHome Box eine feste Adresse vergeben möchten, müssen Sie die Konfiguration des DHCP-Servers im Router entsprechend ändern.
8.1 Den Router anschließen Stecken Sie das beiliegende LAN-Kabel in den LAN-Anschluss der SmartHome Box und verbinden Sie es mit einem freien LAN- Anschluss Ihres Routers. LAN1 LAN2 LAN3 LAN4 Nach Anschluss des Steckernetzteils (s. Kap. 8.2) wird bei korrek- tem Anschluss die grüne LED am LAN-Anschluss leuchten.
7.2 Das Netzteil anschließen Schließen Sie das beiliegende Netzteil an den Stromeingang [ DC 5 V/3 A ] der SmartHome Box an und stecken Sie das Netzteil anschließend in eine freie 230 V / 50 Hz Netzsteckdose. Nach dem Einschalten der Stromversorgung beginnt die LED grün zu blinken und die rote LED blinkt während des...
8. Die Benutzeroberfläche aufrufen Sie können die SmartHome Box per Smartphone, Tablet oder PC konfigurieren. Wir empfehlen die RADEMACHER App zur ersten Inbetriebnahme. Die RADEMACHER App können Sie sich im entsprechenden Store für Android oder iOS herunterladen. Android-Version iOS-Version Vorhandene Geräte im Heimnetzwerk erkennen Die RADEMACHER App sucht und erkennt neue Geräte automa-...
Je nach verwendetem Routertyp kann es vorkommen, dass die SmartHome Box in der App nicht automatisch erkannt wird oder die Eingabe des Hostnamens im Browser nicht funktioniert. Wenn das der Fall ist, müssen Sie eventuell die IP-Adresse der SmartHome Box eingeben.
Mit Hilfe von Firmware-Updates wird die SmartHome Box fort- laufend aktualisiert. Ob ein Update verfügbar ist, erkennen Sie an der grün blinkenden LED oder in der RADEMACHER App bzw. Benutzeroberfläche im Browser an einem roten Update-Icon. Während des Softwareupdates darf die Spannungs- versorgung nicht unterbrochen werden.
9. Was tun, wenn ... das Gerät nicht mehr funktioniert? Trennen Sie die SmartHome Box für ca. 30 Sekunden von der Stromversorgung und starten Sie das Gerät neu. Wenden Sie sich bitte an unseren Service, falls das Problem nicht behoben wurde.
Seite 26
RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland)
