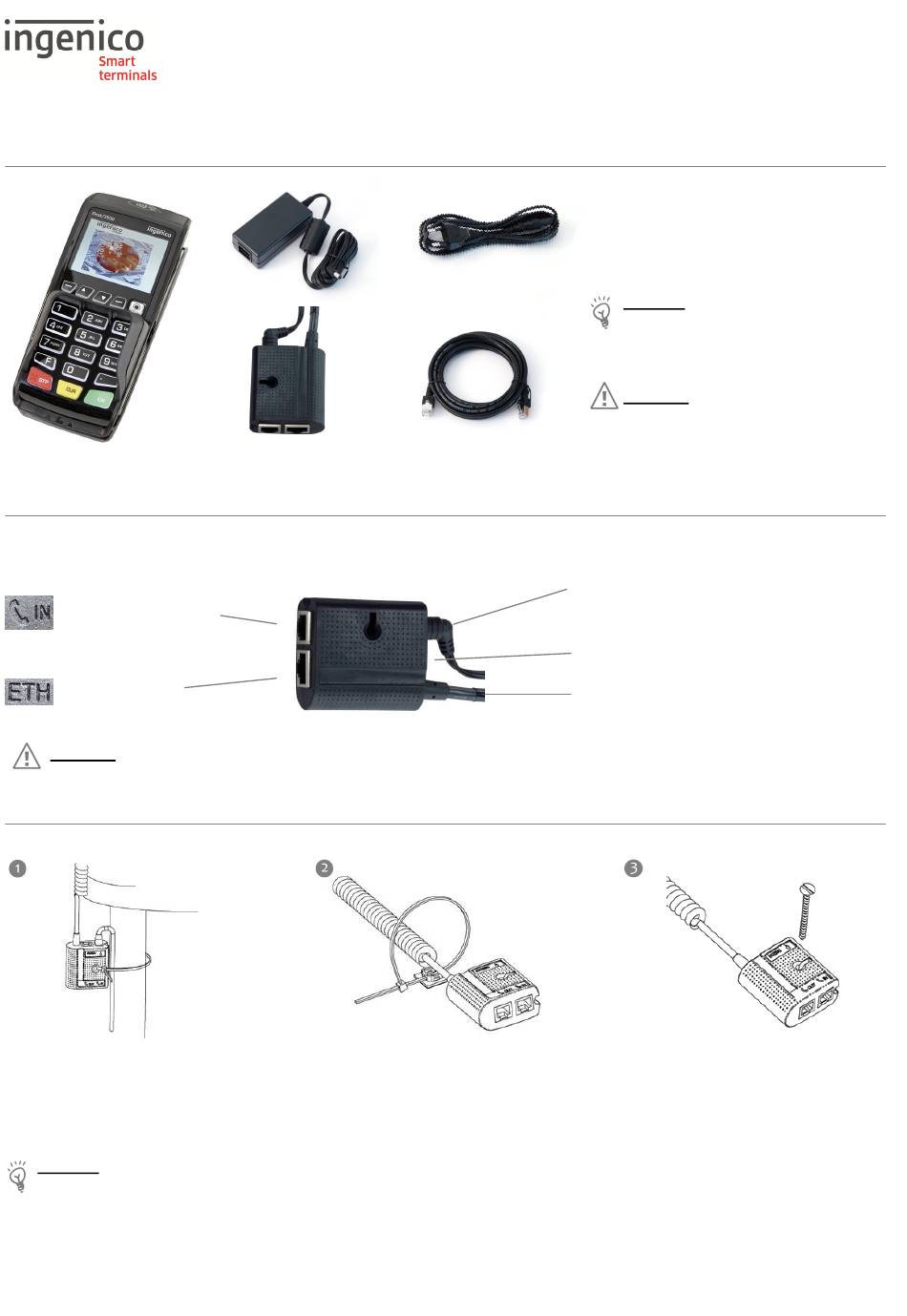

Ingenico Desk/3500 Installationsanleitung Seite 2

Lieferumfang
Desk/3500
Anschluss und Installation
Der Anschluss der Strom- und Kommunikationskabel erfolgt ausschließlich über die bereits am Terminal vormontierte Anschlussbox.
Anschluss des
optionalen TAE-Kabels
Anschluss des
Ethernet-Kabels
Achtung: Der Netzanschluss darf erst nach Abschluss aller Installationsarbeiten hergestellt werden.
Installation der Anschlussbox
Die Anschlussbox kann auf unterschiedliche Arten fixiert werden. Sehen Sie hier einige Beispiele:
Befestigung der Anschlussbox mithilfe
des mitgelieferten Befestigungsbandes
an einem Tischbein.
Hinweis: Befestigen Sie die Anschlussbox an einem Ort, an dem sie für Servicezwecke zugänglich ist.
Copyright © 2018 Ingenico
Netzteil
Anschlussbox
(ab Werk mit Terminal verbunden)
Befestigung der Anschlussbox mithilfe
des mitgelieferten Befestigungsbandes
und des selbstklebenden Plättchens an
einer glatten und sauberen Fläche.
20180815_IA_Desk3500_DIV3308.doc
Netzkabel
Ethernet-Kabel
Anschluss des mitgelieferten Netzteils
RS232-
(Kassenkabel ist separat erhältlich)
Kabel zum Terminal
Hinweis: Bewahren
Originalkarton bitte auf, da dieser
immer für den Transport
Terminals benutzt werden sollte.
Achtung: Das mitgelieferte Netzteil
ist speziell auf die
Terminals abgestimmt. Verwenden
Sie kein anderes Netzteil!
Anschluss einer Kasse
Befestigung der Anschlussbox mit einer
Senkkopfschraube (nicht
Lieferumfang enrhalten).
Sie den
des
Desk/3500
im
2 / 4
