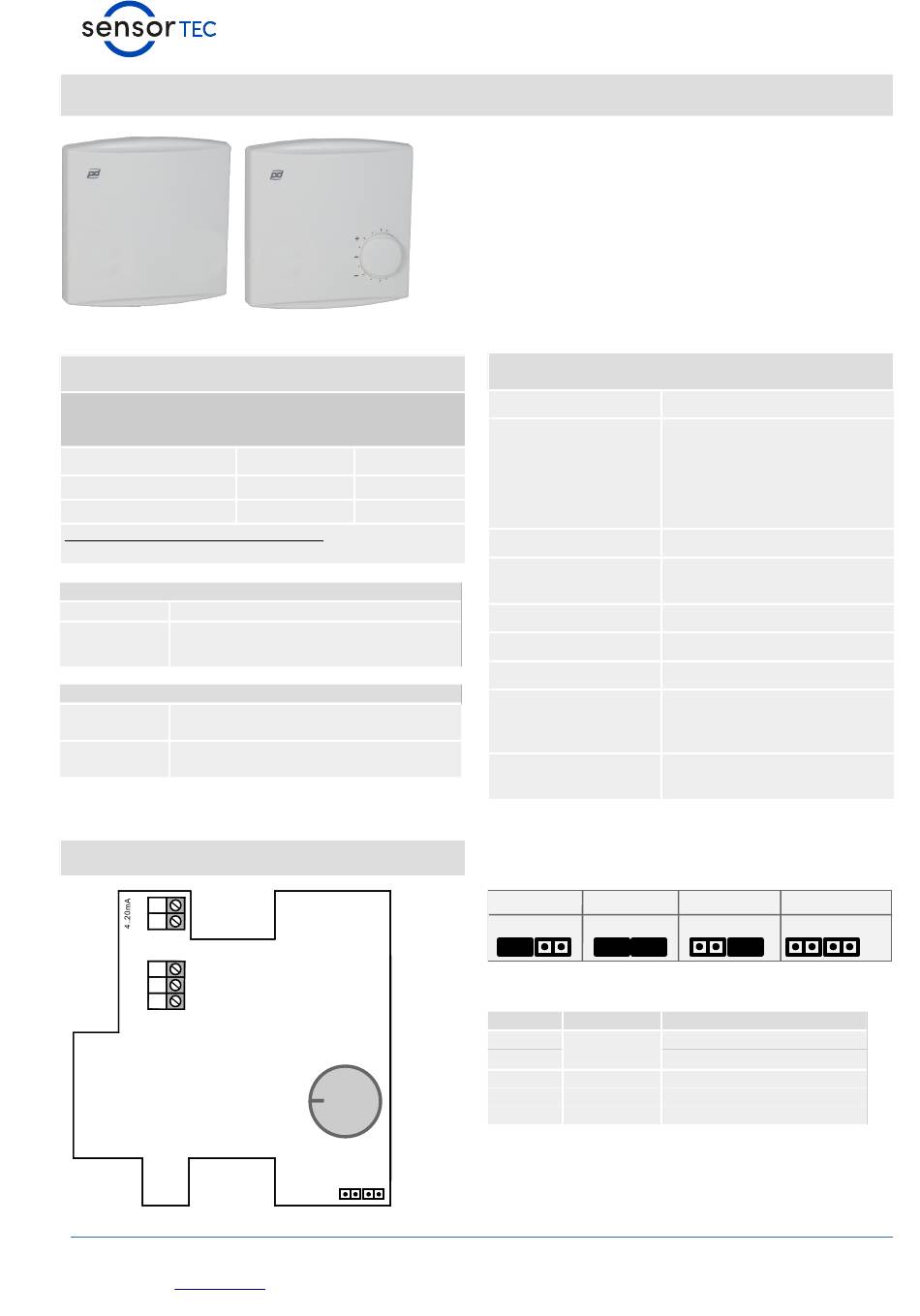

Sensortec VULLY RF01-I2 Kurzanleitung

Raumtemperaturfühler aktiv: RF01-I2 und RF02 P-I2 xxx
Gehäuse: VULLY
Bestellnummern
P = Potentiometer (Sollwertgeber)
xxx = passives Potentiometer
(470 Ω / 1 kΩ / 4.7 kΩ / 10 kΩ / 22 kΩ)
Typ
RF01-I2
RF02 P-I2 xxx
Das yyy durch das Messelement ersetzen:
Beispiel für ein 10 kΩ-Potentiometer: RF02 P-I2 10K
Optionen
(bei der Bestellung anzugeben)
SF RF/A Sonderlackierung, je Gehäuse
SF RF/A P Sonderlackierung,
je Gehäuse mit Sollwertgeber
Zubehör
RB-100 Ballwurfschutz für Wohnraumfühler
100 × 100 × 35 mm
RB-150 Ballwurf-/Wetterschutz zu div. Fühlern
150 × 97 × 44 mm
Anschlussbelegung
1
+
2
-
5
P +
6
P
7
P -
sensortec AG | Länggasse 13 | 3280 Murten
Tel. +41 (0)32 312 70 00
info@sensortec.ch | www.sensortec.ch
Temperatur Sollwertgeber
aktiv –
aktiv passiv
S1 S2
VULLY
Design
Raumtemperaturfühler aktiv mit Sollwertgeber
Raumtemperaturfühler für Aufputz-Montage zur Messung
der Temperatur in Räumen.
Der Temperaturfühler ist mit einem aktiven Ausgang
versehen.
Als Bedienelement steht ein passiver Sollwertgeber zur
Verfügung.
Technische Daten
Spannungsversorgung
Temperaturmessung:
Messbereich
Genauigkeit
Ausgangssignal Temp.
Potentiometer passiv:
Toleranz
Gehäuse
Gehäusefarbe
Schutzklasse
Montage
Abmessungen
Gehäuse
*0 ... +50°C 0 ... +100°C – 50 ... +50°C – 50 ... +150°C
S1 S2 S1
* = Werkseinstellung
Klemme Anschluss
1
4..20mA
2
5 P +
6
7 P –
Feldgeräte für die Gebäudeautomation
15 ... 30 VDC
vier Bereiche einstellbar
0 ... +50 °C, 0 ... 100 °C,
– 50 ... +50 °C, – 50 ... +150 °C
± 0.5 K bei 25 °C
4 ... 20 mA
470 Ω/1 kΩ/4.7 kΩ/10 kΩ/22 kΩ
± 20 %
VULLY (Kunststoff ABS)
weiss ähnlich RAL9010
IP20
Auf der Wandoberfläche oder
auf Standard-Unterputzdosen
(60 mm Lochabstand)
87 × 85 × 30 mm
S1 S2
S2
Anschluss
Temperatur 4 ... 20 mA « + »
Temperatur 4 ... 20 mA « – »
Potentiometer passiv +
P Potentiometer passiv Out
Potentiometer passiv –
RF01-I2 und RF02 P-I2 xxx
S1 S2
