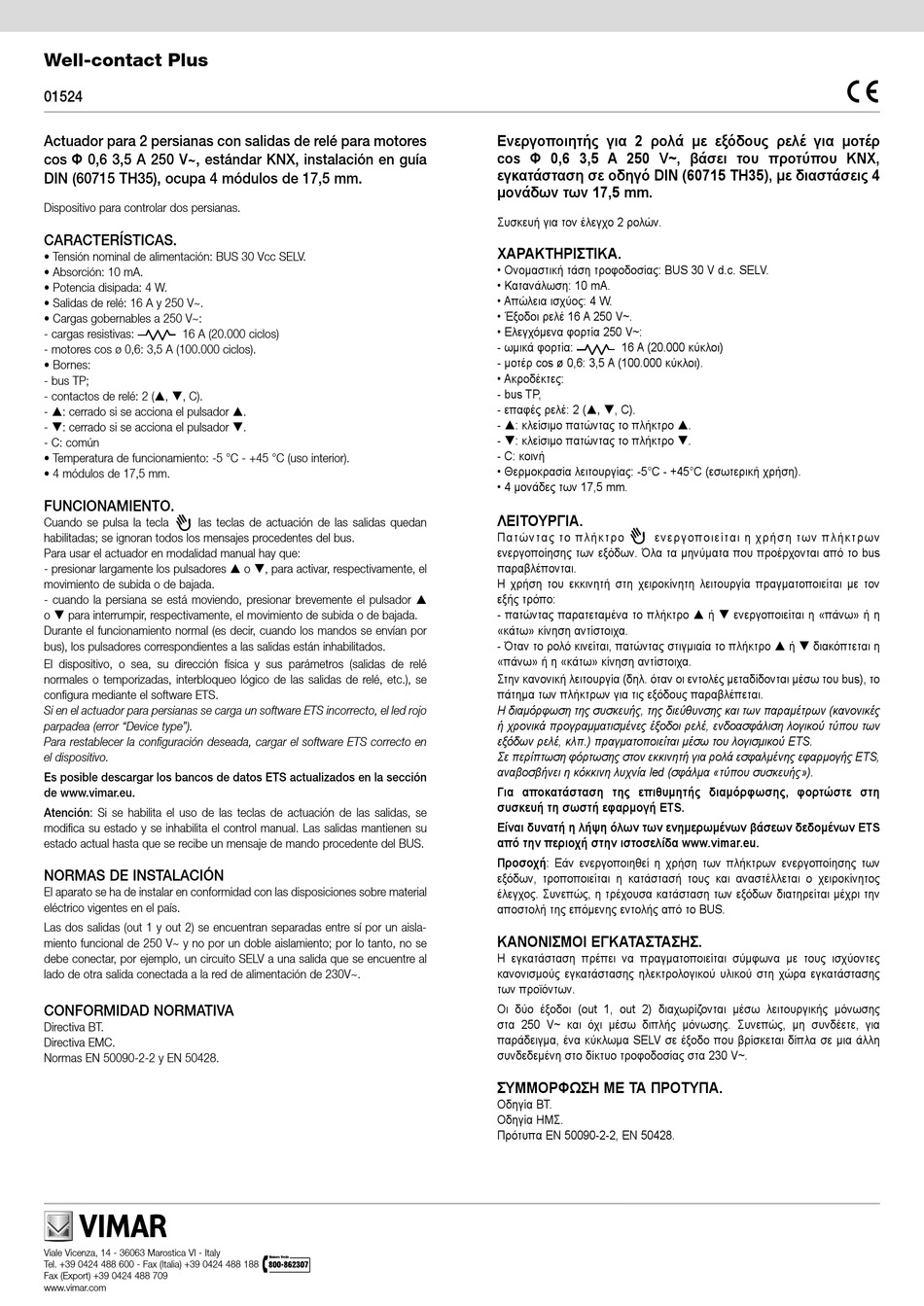

Well-contact Plus
01524
Actuador para 2 persianas con salidas de relé para motores
cos Φ 0,6 3,5 A 250 V~, estándar KNX, instalación en guía
DIN (60715 TH35), ocupa 4 módulos de 17,5 mm.
Dispositivo para controlar dos persianas.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: BUS 30 Vcc SELV.
• Absorción: 10 mA.
• Potencia disipada: 4 W.
• Salidas de relé: 16 A y 250 V~.
• Cargas gobernables a 250 V~:
- cargas resistivas:
16 A (20.000 ciclos)
- motores cos ø 0,6: 3,5 A (100.000 ciclos).
• Bornes:
- bus TP;
- contactos de relé: 2 (, , C).
- : cerrado si se acciona el pulsador .
- : cerrado si se acciona el pulsador .
- C: común
• Temperatura de funcionamiento: -5 °C - +45 °C (uso interior).
• 4 módulos de 17,5 mm.
FUNCIONAMIENTO.
Cuando se pulsa la tecla
las teclas de actuación de las salidas quedan
habilitadas; se ignoran todos los mensajes procedentes del bus.
Para usar el actuador en modalidad manual hay que:
- presionar largamente los pulsadores o , para activar, respectivamente, el
movimiento de subida o de bajada.
- cuando la persiana se está moviendo, presionar brevemente el pulsador
o para interrumpir, respectivamente, el movimiento de subida o de bajada.
Durante el funcionamiento normal (es decir, cuando los mandos se envían por
bus), los pulsadores correspondientes a las salidas están inhabilitados.
El dispositivo, o sea, su dirección física y sus parámetros (salidas de relé
normales o temporizadas, interbloqueo lógico de las salidas de relé, etc.), se
configura mediante el software ETS.
Si en el actuador para persianas se carga un software ETS incorrecto, el led rojo
parpadea (error "Device type").
Para restablecer la configuración deseada, cargar el software ETS correcto en
el dispositivo.
Es posible descargar los bancos de datos ETS actualizados en la sección
de www.vimar.eu.
Atención: Si se habilita el uso de las teclas de actuación de las salidas, se
modifica su estado y se inhabilita el control manual. Las salidas mantienen su
estado actual hasta que se recibe un mensaje de mando procedente del BUS.
NORMAS DE INSTALACIÓN
El aparato se ha de instalar en conformidad con las disposiciones sobre material
eléctrico vigentes en el país.
Las dos salidas (out 1 y out 2) se encuentran separadas entre sí por un aisla-
miento funcional de 250 V~ y no por un doble aislamiento; por lo tanto, no se
debe conectar, por ejemplo, un circuito SELV a una salida que se encuentre al
lado de otra salida conectada a la red de alimentación de 230V~.
CONFORMIDAD NORMATIVA
Directiva BT.
Directiva EMC.
Normas EN 50090-2-2 y EN 50428.
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
Ενεργοποιητής για 2 ρολά με εξόδους ρελέ για μοτέρ
cos Φ 0,6 3,5 A 250 V~, βάσει του προτύπου KNX,
εγκατάσταση σε οδηγό DIN (60715 TH35), με διαστάσεις 4
μονάδων των 17,5 mm.
Συσκευή για τον έλεγχο 2 ρολών.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ονομαστική τάση τροφοδοσίας: BUS 30 V d.c. SELV.
• Κατανάλωση: 10 mA.
• Απώλεια ισχύος: 4 W.
• Έξοδοι ρελέ 16 A 250 V~.
• Ελεγχόμενα φορτία 250 V~:
- ωμικά φορτία:
16 A (20.000 κύκλοι)
- μοτέρ cos ø 0,6: 3,5 A (100.000 κύκλοι).
• Ακροδέκτες:
- bus TP,
- επαφές ρελέ: 2 (, , C).
- : κλείσιμο πατώντας το πλήκτρο .
- : κλείσιμο πατώντας το πλήκτρο .
- C: κοινή
• Θερμοκρασία λειτουργίας: -5°C - +45°C (εσωτερική χρήση).
• 4 μονάδες των 17,5 mm.
ΛΕΙΤΟΥΡΓΙΑ.
Πατώντας το πλήκτρο
ενεργοποιείται η χρήση των πλήκτρων
ενεργοποίησης των εξόδων. Όλα τα μηνύματα που προέρχονται από το bus
παραβλέπονται.
Η χρήση του εκκινητή στη χειροκίνητη λειτουργία πραγματοποιείται με τον
εξής τρόπο:
- πατώντας παρατεταμένα το πλήκτρο ή ενεργοποιείται η «πάνω» ή η
«κάτω» κίνηση αντίστοιχα.
- Όταν το ρολό κινείται, πατώντας στιγμιαία το πλήκτρο ή διακόπτεται η
«πάνω» ή η «κάτω» κίνηση αντίστοιχα.
Στην κανονική λειτουργία (δηλ. όταν οι εντολές μεταδίδονται μέσω του bus), το
πάτημα των πλήκτρων για τις εξόδους παραβλέπεται.
Η διαμόρφωση της συσκευής, της διεύθυνσης και των παραμέτρων (κανονικές
ή χρονικά προγραμματισμένες έξοδοι ρελέ, ενδοασφάλιση λογικού τύπου των
εξόδων ρελέ, κλπ.) πραγματοποιείται μέσω του λογισμικού ETS.
Σε περίπτωση φόρτωσης στον εκκινητή για ρολά εσφαλμένης εφαρμογής ETS,
αναβοσβήνει η κόκκινη λυχνία led (σφάλμα «τύπου συσκευής»).
Για αποκατάσταση της επιθυμητής διαμόρφωσης, φορτώστε στη
συσκευή τη σωστή εφαρμογή ETS.
Είναι δυνατή η λήψη όλων των ενημερωμένων βάσεων δεδομένων ETS
από την περιοχή στην ιστοσελίδα www.vimar.eu.
Προσοχή: Εάν ενεργοποιηθεί η χρήση των πλήκτρων ενεργοποίησης των
εξόδων, τροποποιείται η κατάστασή τους και αναστέλλεται ο χειροκίνητος
έλεγχος. Συνεπώς, η τρέχουσα κατάσταση των εξόδων διατηρείται μέχρι την
αποστολή της επόμενης εντολής από το BUS.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τους ισχύοντες
κανονισμούς εγκατάστασης ηλεκτρολογικού υλικού στη χώρα εγκατάστασης
των προϊόντων.
Οι δύο έξοδοι (out 1, out 2) διαχωρίζονται μέσω λειτουργικής μόνωσης
στα 250 V~ και όχι μέσω διπλής μόνωσης. Συνεπώς, μη συνδέετε, για
παράδειγμα, ένα κύκλωμα SELV σε έξοδο που βρίσκεται δίπλα σε μια άλλη
συνδεδεμένη στο δίκτυο τροφοδοσίας στα 230 V~.
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
Οδηγία BT.
Οδηγία ΗΜΣ.
Πρότυπα EN 50090-2-2, EN 50428.
