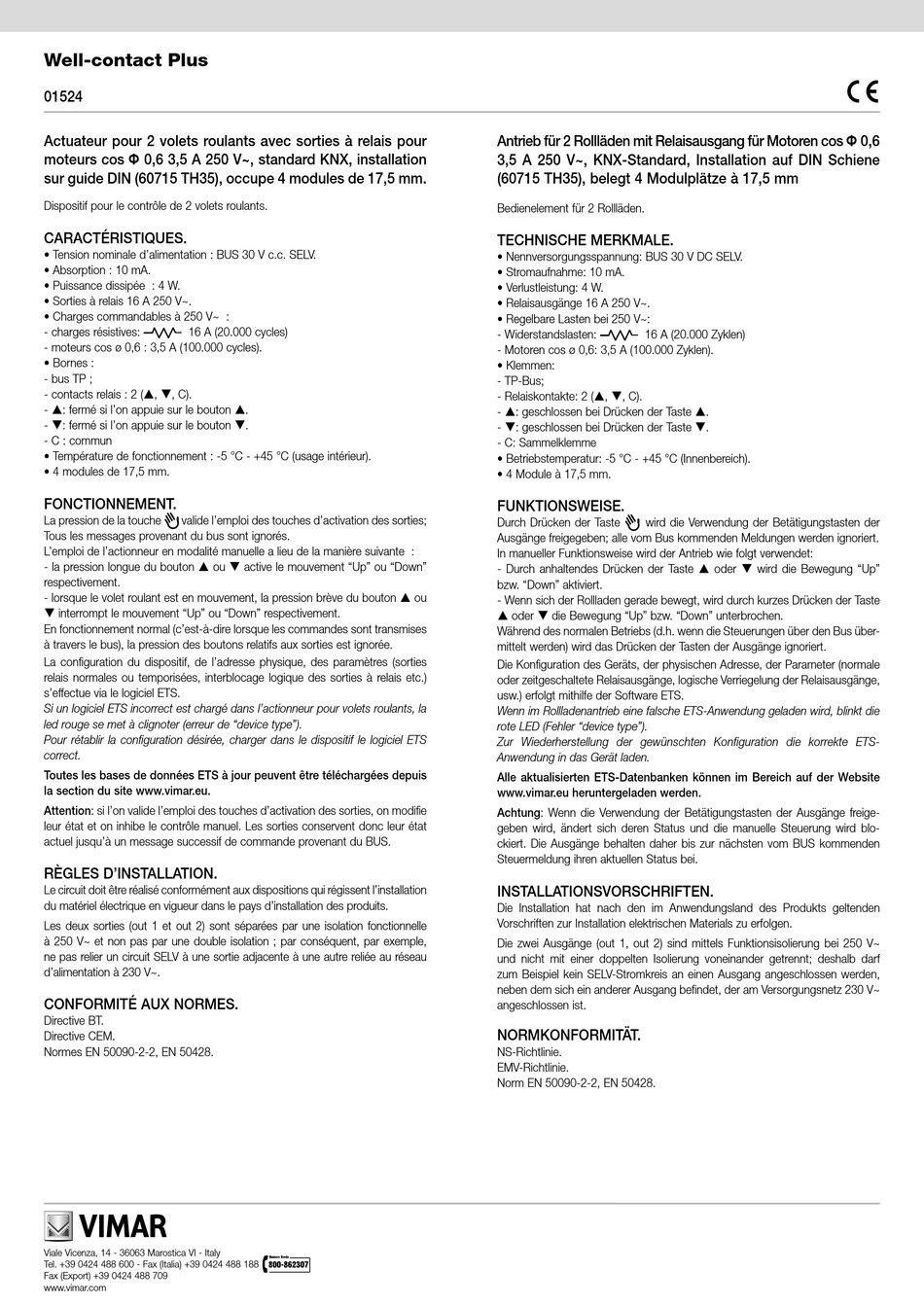

Well-contact Plus
01524
Actuateur pour 2 volets roulants avec sorties à relais pour
moteurs cos Φ 0,6 3,5 A 250 V~, standard KNX, installation
sur guide DIN (60715 TH35), occupe 4 modules de 17,5 mm.
Dispositif pour le contrôle de 2 volets roulants.
CARACTÉRISTIQUES.
• Tension nominale d'alimentation : BUS 30 V c.c. SELV.
• Absorption : 10 mA.
• Puissance dissipée : 4 W.
• Sorties à relais 16 A 250 V~.
• Charges commandables à 250 V~ :
- charges résistives:
16 A (20.000 cycles)
- moteurs cos ø 0,6 : 3,5 A (100.000 cycles).
• Bornes :
- bus TP ;
- contacts relais : 2 (, , C).
- : fermé si l'on appuie sur le bouton .
- : fermé si l'on appuie sur le bouton .
- C : commun
• Température de fonctionnement : -5 °C - +45 °C (usage intérieur).
• 4 modules de 17,5 mm.
FONCTIONNEMENT.
La pression de la touche
valide l'emploi des touches d'activation des sorties;
Tous les messages provenant du bus sont ignorés.
L'emploi de l'actionneur en modalité manuelle a lieu de la manière suivante :
- la pression longue du bouton ou active le mouvement "Up" ou "Down"
respectivement.
- lorsque le volet roulant est en mouvement, la pression brève du bouton ou
interrompt le mouvement "Up" ou "Down" respectivement.
En fonctionnement normal (c'est-à-dire lorsque les commandes sont transmises
à travers le bus), la pression des boutons relatifs aux sorties est ignorée.
La configuration du dispositif, de l'adresse physique, des paramètres (sorties
relais normales ou temporisées, interblocage logique des sorties à relais etc.)
s'effectue via le logiciel ETS.
Si un logiciel ETS incorrect est chargé dans l'actionneur pour volets roulants, la
led rouge se met à clignoter (erreur de "device type").
Pour rétablir la configuration désirée, charger dans le dispositif le logiciel ETS
correct.
Toutes les bases de données ETS à jour peuvent être téléchargées depuis
la section du site www.vimar.eu.
Attention: si l'on valide l'emploi des touches d'activation des sorties, on modifie
leur état et on inhibe le contrôle manuel. Les sorties conservent donc leur état
actuel jusqu'à un message successif de commande provenant du BUS.
RÈGLES D'INSTALLATION.
Le circuit doit être réalisé conformément aux dispositions qui régissent l'installation
du matériel électrique en vigueur dans le pays d'installation des produits.
Les deux sorties (out 1 et out 2) sont séparées par une isolation fonctionnelle
à 250 V~ et non pas par une double isolation ; par conséquent, par exemple,
ne pas relier un circuit SELV à une sortie adjacente à une autre reliée au réseau
d'alimentation à 230 V~.
CONFORMITÉ AUX NORMES.
Directive BT.
Directive CEM.
Normes EN 50090-2-2, EN 50428.
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
Antrieb für 2 Rollläden mit Relaisausgang für Motoren cos Φ 0,6
3,5 A 250 V~, KNX-Standard, Installation auf DIN Schiene
(60715 TH35), belegt 4 Modulplätze à 17,5 mm
Bedienelement für 2 Rollläden.
TECHNISCHE MERKMALE.
• Nennversorgungsspannung: BUS 30 V DC SELV.
• Stromaufnahme: 10 mA.
• Verlustleistung: 4 W.
• Relaisausgänge 16 A 250 V~.
• Regelbare Lasten bei 250 V~:
- Widerstandslasten:
16 A (20.000 Zyklen)
- Motoren cos ø 0,6: 3,5 A (100.000 Zyklen).
• Klemmen:
- TP-Bus;
- Relaiskontakte: 2 (, , C).
- : geschlossen bei Drücken der Taste .
- : geschlossen bei Drücken der Taste .
- C: Sammelklemme
• Betriebstemperatur: -5 °C - +45 °C (Innenbereich).
• 4 Module à 17,5 mm.
FUNKTIONSWEISE.
Durch Drücken der Taste
wird die Verwendung der Betätigungstasten der
Ausgänge freigegeben; alle vom Bus kommenden Meldungen werden ignoriert.
In manueller Funktionsweise wird der Antrieb wie folgt verwendet:
- Durch anhaltendes Drücken der Taste oder wird die Bewegung "Up"
bzw. "Down" aktiviert.
- Wenn sich der Rollladen gerade bewegt, wird durch kurzes Drücken der Taste
oder die Bewegung "Up" bzw. "Down" unterbrochen.
Während des normalen Betriebs (d.h. wenn die Steuerungen über den Bus über-
mittelt werden) wird das Drücken der Tasten der Ausgänge ignoriert.
Die Konfiguration des Geräts, der physischen Adresse, der Parameter (normale
oder zeitgeschaltete Relaisausgänge, logische Verriegelung der Relaisausgänge,
usw.) erfolgt mithilfe der Software ETS.
Wenn im Rollladenantrieb eine falsche ETS-Anwendung geladen wird, blinkt die
rote LED (Fehler "device type").
Zur Wiederherstellung der gewünschten Konfiguration die korrekte ETS-
Anwendung in das Gerät laden.
Alle aktualisierten ETS-Datenbanken können im Bereich auf der Website
www.vimar.eu heruntergeladen werden.
Achtung: Wenn die Verwendung der Betätigungstasten der Ausgänge freige-
geben wird, ändert sich deren Status und die manuelle Steuerung wird blo-
ckiert. Die Ausgänge behalten daher bis zur nächsten vom BUS kommenden
Steuermeldung ihren aktuellen Status bei.
INSTALLATIONSVORSCHRIFTEN.
Die Installation hat nach den im Anwendungsland des Produkts geltenden
Vorschriften zur Installation elektrischen Materials zu erfolgen.
Die zwei Ausgänge (out 1, out 2) sind mittels Funktionsisolierung bei 250 V~
und nicht mit einer doppelten Isolierung voneinander getrennt; deshalb darf
zum Beispiel kein SELV-Stromkreis an einen Ausgang angeschlossen werden,
neben dem sich ein anderer Ausgang befindet, der am Versorgungsnetz 230 V~
angeschlossen ist.
NORMKONFORMITÄT.
NS-Richtlinie.
EMV-Richtlinie.
Norm EN 50090-2-2, EN 50428.
