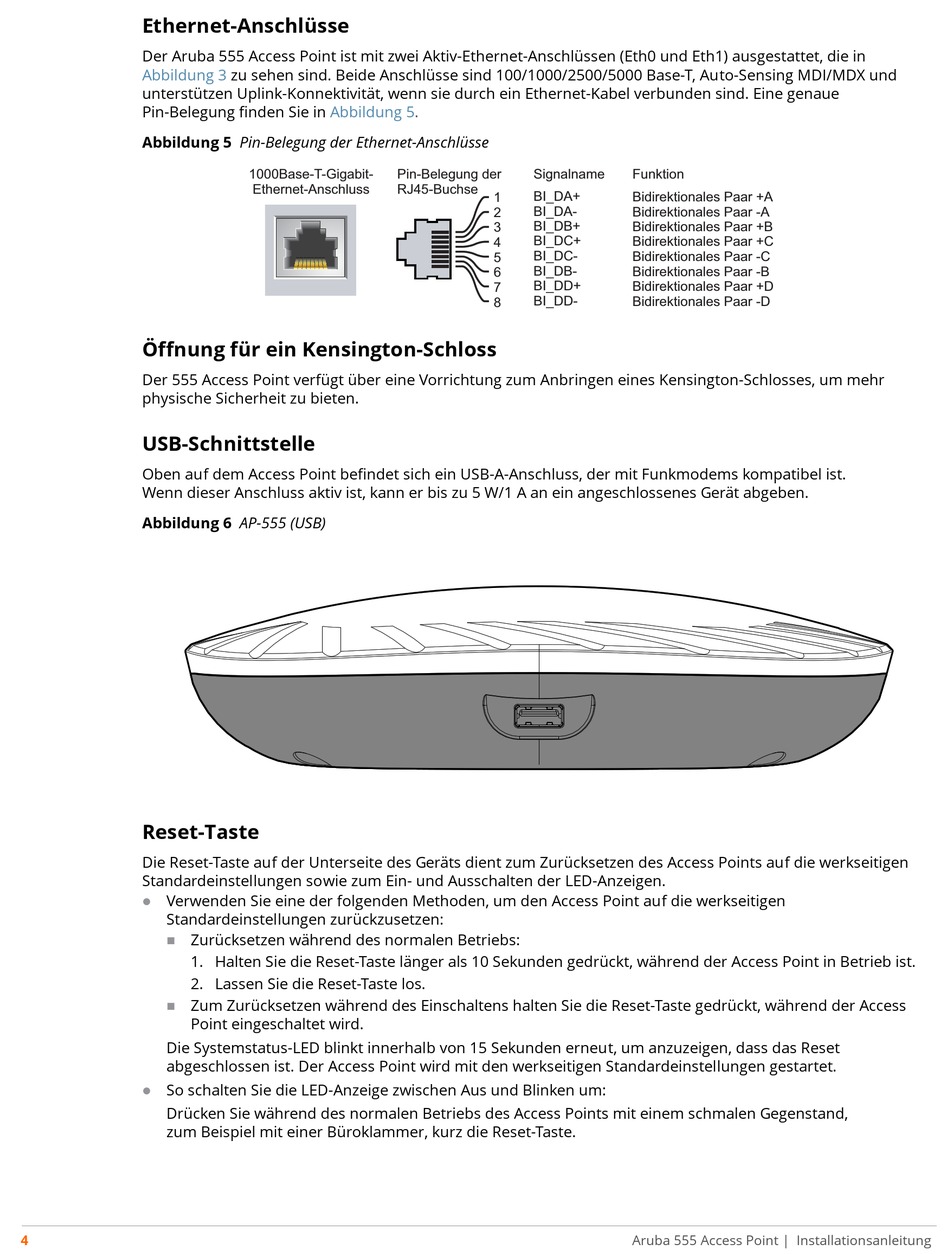

Ethernet-Anschlüsse
Der Aruba 555 Access Point ist mit zwei Aktiv-Ethernet-Anschlüssen (Eth0 und Eth1) ausgestattet, die in
Abbildung 3
unterstützen Uplink-Konnektivität, wenn sie durch ein Ethernet-Kabel verbunden sind. Eine genaue
Pin-Belegung finden Sie in
Abbildung 5 Pin-Belegung der Ethernet-Anschlüsse
Öffnung für ein Kensington-Schloss
Der 555 Access Point verfügt über eine Vorrichtung zum Anbringen eines Kensington-Schlosses, um mehr
physische Sicherheit zu bieten.

USB-Schnittstelle

Oben auf dem Access Point befindet sich ein USB-A-Anschluss, der mit Funkmodems kompatibel ist.
Wenn dieser Anschluss aktiv ist, kann er bis zu 5 W/1 A an ein angeschlossenes Gerät abgeben.
Abbildung 6 AP-555 (USB)

Reset-Taste

Die Reset-Taste auf der Unterseite des Geräts dient zum Zurücksetzen des Access Points auf die werkseitigen
Standardeinstellungen sowie zum Ein- und Ausschalten der LED-Anzeigen.
Verwenden Sie eine der folgenden Methoden, um den Access Point auf die werkseitigen
Standardeinstellungen zurückzusetzen:
Zurücksetzen während des normalen Betriebs:
1. Halten Sie die Reset-Taste länger als 10 Sekunden gedrückt, während der Access Point in Betrieb ist.
2. Lassen Sie die Reset-Taste los.
Zum Zurücksetzen während des Einschaltens halten Sie die Reset-Taste gedrückt, während der Access
Point eingeschaltet wird.
Die Systemstatus-LED blinkt innerhalb von 15 Sekunden erneut, um anzuzeigen, dass das Reset
abgeschlossen ist. Der Access Point wird mit den werkseitigen Standardeinstellungen gestartet.
So schalten Sie die LED-Anzeige zwischen Aus und Blinken um:
Drücken Sie während des normalen Betriebs des Access Points mit einem schmalen Gegenstand,
zum Beispiel mit einer Büroklammer, kurz die Reset-Taste.
4
zu sehen sind. Beide Anschlüsse sind 100/1000/2500/5000 Base-T, Auto-Sensing MDI/MDX und
Abbildung
5.
Pin-Belegung der
RJ45-Buchse
Signalname
Funktion
BI_DA+
1
Bidirektionales Paar +A
BI_DA-
2
Bidirektionales Paar -A
BI_DB+
3
Bidirektionales Paar +B
BI_DC+
Bidirektionales Paar +C
4
BI_DC-
Bidirektionales Paar -C
5
BI_DB-
6
Bidirektionales Paar -B
BI_DD+
Bidirektionales Paar +D
7
BI_DD-
Bidirektionales Paar -D
8
Aruba 555 Access Point | Installationsanleitung
