Aruba Networks AP-92 Installationsanleitung

AP-92 und AP-93 Wireless Access Point
Installationsanleitung
Der Aruba AP-92/AP-93
Aruba AP-92 und AP-93 sind drahtlose Single-Radio-, Dualband-Access-Points, die
den Standard IEEE 802.11n für Hochleistungs-WLANs unterstützen. Diese Access
Points verwenden die MIMO-Technologie (Multiple-In, Multiple-Out) und andere
Techniken mit hohem Durchsatz, um Hochleistungs-, 802.11n-Funktionalität mit
2,4 GHz oder 5 GHz zu bieten, während gleichzeitig vorhandene 802.11a/b/g-
Drahtlosdienste unterstützt werden. Die AP-92 und AP-93 Access Points können nur
zusammen mit einem Aruba Controller verwendet werden.
Der Aruba AP-92/AP-93 Access Point bietet die folgenden Funktionen:
Drahtloser Transceiver
Protokollunabhängige Netzwerkfunktionalität
Betrieb gemäß IEEE 802.11a/b/g/n als drahtloser Access Point
Betrieb gemäß IEEE 802.11a/b/g/n als drahtloser Air Monitor
Kompatibilität mit IEEE 802.3af PoE
Zentrale Verwaltungskonfiguration und Upgrades über einen Aruba Controller
Für den Aruba AP-92/AP-93 ist ArubaOS 5.0.1 oder eine neuere Version
erforderlich.
HINWEIS
Lieferumfang
AP-92 oder AP-93 Access Point
Installationsanleitung
Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind
oder wenn Sie falsche Teile erhalten haben. Bewahren Sie den Karton
einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf.
Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken
HINWEIS
und zum Händler zurückzubringen.

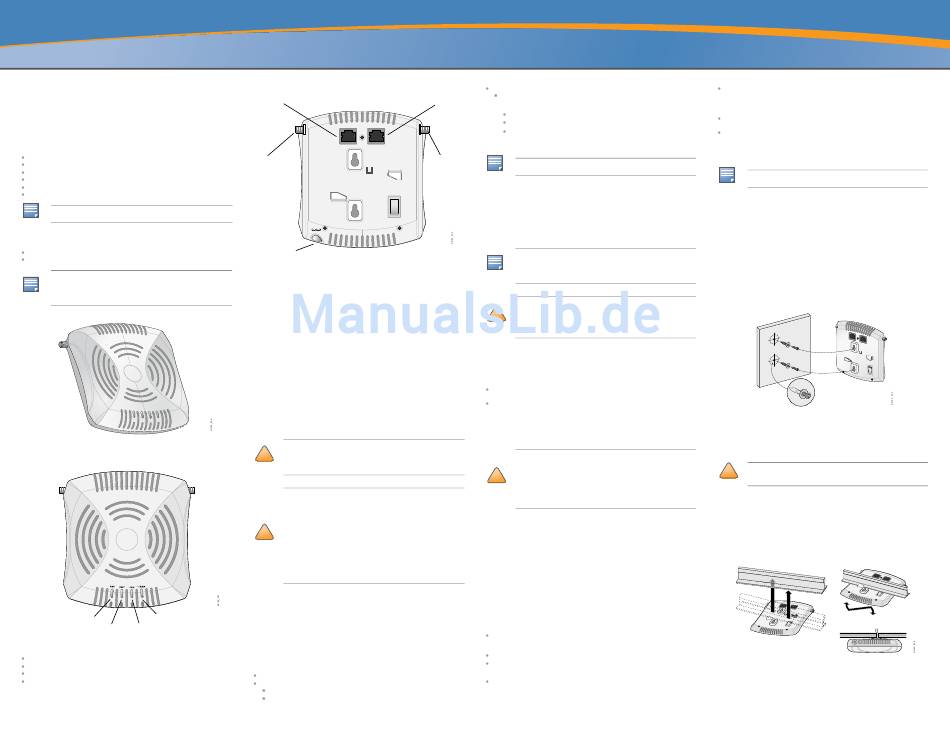

Abbildung 1 AP-92/AP-93 (AP-92 abgebildet)
AP-92/AP-93 Hardwareübersicht
Abbildung 2 Vorderseite (AP-92 abgebildet)
PWR 11B /G/N
11A/N
ENET
LEDs
PWR: Zeigt an, ob der AP-92/AP-93 eingeschaltet ist
ENET: Zeigt den Status des Ethernet-Ports des AP-92/AP-93 an
11A/N: Zeigt den Status des 802.11a/n-Funks an
11B/G/N: Zeigt den Status des 802.11b/g/n-Funks an
Informationen über die Anzeigemuster der LEDs des AP-92/AP-93 finden Sie in
Tabelle 1.
Abbildung 3 Rückseite (AP-92 abgebildet)
ENET
CONSOLE
ENET
CONSOLE
Antennen-
Antennen-
anschluss
anschluss
(nur AP-92)
(nur AP-92)
12V 1.25A
Stromanschluss
Konsolenschnittstelle
Über die Konsolenschnittstelle können Sie ein Terminal für die direkte lokale
Verwaltung anschließen.
Ethernet-Port
Der AP-92/AP-93 ist mit einem 10/100/1000Base-T-Anschluss (RJ-45) für
kabelgebundene Netzwerkkonnektivität mit automatischer Erkennung der
Verbindungsgeschwindigkeit und MDI/MDX ausgestattet. Dieser Anschluss ist
konform mit Power over Ethernet (PoE) gemäß IEEE 802.3af und akzeptiert 48 VDC
als standardgemäß definiertes Powered Device (PD, Verbraucher) von einem Power
Sourcing Equipment (PSE, Energieversorger), zum Beispiel von einem PoE-Midspan-
Injektor, oder von einer Netzwerkinfrastruktur, die PoE unterstützt.
Gleichstromanschluss
Falls PoE nicht verfügbar ist, kann ein separat erhältlicher optionaler Aruba AP
AC-DC-Adapter zur Versorgung des AP-92/AP-93 eingesetzt werden.
Externe Antennenanschlüsse
Der AP-92 wurde für die Verwendung mit externen Antennen entwickelt. Der AP-93
ist mit internen Antennen ausgestattet.
Bevor Sie beginnen
FCC Statement: Die missbräuchliche Terminierung von Access Points, die
in den USA für Controller, die keine US-Modelle sind, installiert werden,
!
verstößt gegen die FCC-Zulassung. Jeder absichtliche Verstoß dieser Art
kann dazu führen, dass die FCC die sofortige Beendigung des Betriebs
VORSICHT
fordert und kann auch die Beschlagnahme zur Folge haben (47 CFR 1.80).
EU-Erklärung:
Lower power radio LAN product operating in 2.4 GHz and 5 GHz bands.
Please refer to the ArubaOS User Guide for details on restrictions.
Produit radio basse puissance pour réseau local opérant sur les fréquences
2,4 et 5 GHz. Veuillez consulter le ArubaOS Guide de l'utilisateur pour plus
de détails sur les limites d'utilisation.
!
Niedrigenergie-Funk-LAN-Produkt, das im 2,4-GHz- und 5-GHz-Band
VORSICHT
arbeitet. Weitere Informationen zu Einschränkungen finden Sie im ArubaOS
User Guide.
Apparati Radio LAN a bassa Potenza, operanti a 2.4 GHz e 5 GHz.
Fare riferimento alla ArubaOS User Guide per avere informazioni detagliate
sulle restrizioni.
Netzwerkvoraussetzungen vor der Installation
Nachdem die WLAN-Planung abgeschlossen ist und die entsprechenden Produkte
sowie deren Platzierung bestimmt wurden, müssen die Aruba Controller installiert
und erstmals eingerichtet werden, bevor die Aruba APs bereitgestellt werden können.
Informationen zur erstmaligen Einrichtung der Controller finden Sie im Handbuch
ArubaOS Quick Start Guide für die auf Ihren Controllern installierte Softwareversion.
AP – Checkliste vor der Installation
Stellen Sie vor der Installation des AP-92/AP-93 Access Points sicher, dass Folgendes
zur Hand ist:
CAT5 UTP-Kabel in der erforderlichen Länge
Eine der folgenden Stromquellen:
IEEE 802.3af-konforme PoE-Quelle (Power over Ethernet)
Aruba AP AC-DC-Adapter-Kit (separat erhältlich)
Im Netzwerk bereitgestellter Aruba Controller:
Layer-2/3-Netzwerkkonnektivität zum Access Point
Einer der folgenden Netzwerkdienste:
Aruba Discovery Protocol (ADP)
DNS-Server mit einem „A"-Record
DHCP-Server mit herstellerspezifischen Optionen
Übersicht über den Einrichtungsprozess
Vor der Einrichtung und Installation eines AP-92/AP-93 müssen Sie die
unter AP – Checkliste vor der Installation aufgeführten Punkte überprüfen.
HINWEIS
Um den AP-92/AP-93 Access Point erfolgreich zu installieren, müssen die folgenden
fünf Schritte in der angegebenen Reihenfolge durchgeführt werden:
1. Überprüfen der Konnektivität vor der Installation.
2. Festlegen des Installationsstandorts für die einzelnen APs.
3. Installieren der einzelnen APs.
4. Überprüfen der Konnektivität nach der Installation.
5. Konfigurieren der einzelnen APs.
Aruba Networks, Inc. hat in Übereinstimmung mit den behördlichen
Vorschriften die AP-92/AP-93 Access Points so konzipiert, dass nur
autorisierte Netzwerkadministratoren die Einstellungen ändern können.
Weitere Informationen zur AP-Konfiguration finden Sie im ArubaOS Quick
HINWEIS
Start Guide und im ArubaOS User Guide.
Access Points sind Funkübertragungsgeräte und unterliegen als solche
behördlichen Regulierungen. Netzwerkadministratoren, die für die
!
Konfiguration und den Betrieb von Access Points verantwortlich sind,
müssen die örtlich geltenden Funkvorschriften einhalten. Insbesondere
VORSICHT
müssen Access Points Kanalzuweisungen verwenden, die für die
Umgebung, in der der Access Point genutzt wird, angemessen sind.
Überprüfen der Konnektivität vor der Installation
Bevor Sie APs in einer Netzwerkumgebung installieren, sollten Sie sicherstellen, dass
die APs den Controller erkennen und eine Verbindung dazu herstellen können, wenn
sie eingeschaltet sind. Sie müssen speziell die folgenden Bedingungen überprüfen:
Wenn eine Verbindung zum Netzwerk hergestellt wurde, wird jedem AP eine
gültige IP-Adresse zugewiesen
APs können den Controller erkennen
Anweisungen zum Erkennen und zum Herstellen der Verbindung zum Controller
finden Sie im Handbuch ArubaOS Quick Start.
Festlegen der spezifischen Installationsstandorte
Erklärung zur Abgabe von Funkstrahlung: Dieses Gerät erfüllt die
FCC-Bestimmungen zur Abgabe von Funkstrahlung. Dieses Gerät sollte
bei 2,4-GHz- und 5-GHz-Betrieb mit einem Mindestabstand von 35 cm
! zwischen dem Abstrahler und Ihrem Körper installiert und betrieben
werden. Der Transmitter darf nicht zusammen mit anderen Antennen oder
Transmittern platziert oder betrieben werden. Bei Betrieb im
VORSICHT
Frequenzbereich zwischen 5,15 und 5,25 GHz darf dieses Gerät nur im
Innenbereich verwendet werden, um das Risiko gefährlicher Störungen von
Mobilfunksystemen auf dem gleichen Kanal zu verringern.
Sie können den AP-92/AP-93 Access Point an einer Wand oder unter der Decke
anbringen. Orientieren Sie sich an der AP-Platzierungsübersicht, die von der Aruba-
Software für die Funkplanung generiert wurde, um die richtigen Installationsorte zu
bestimmen. Jeder Installationsort sollte sich so nah wie möglich an der Mitte des
beabsichtigten Abdeckungsbereichs befinden und sollte weder Hindernisse noch
offensichtliche Störungsquellen aufweisen. Diese Funk-Dämpfer/Reflektoren/
Störungsquellen beeinträchtigen die Verbreitung der Funkwellen und sollten in der
Planungsphase berücksichtigt und ausgeglichen worden sein.
Erkennen bekannter Funk-Dämpfer/Reflektoren/
Störungsquellen
Es ist sehr wichtig, während der Installationsphase vor Ort nach Elementen zu
suchen, die als Funkdämpfer oder -reflektoren bzw. als Störungsquellen bekannt
sind. Achten Sie darauf, dass diese Elemente berücksichtig werden, wenn Sie einen
AP an seinem festen Standort anbringen.
Beispiele für Funkdämpfer:
Zement/Beton – Alter Beton gibt viel Wasser ab, wodurch der Beton
ausgetrocknet wird, was die Ausbreitung von Funkwellen ermöglicht.
Neuer Beton bindet viel Wasser, sodass Funksignale blockiert werden.
Natürliche Elemente – Aquarien, Brunnen, Teiche und Bäume
Ziegelwände
Beispiele für Funkreflektoren:
Metallobjekte – Metallplatten zwischen Stockwerken, Betonrippenstahl,
Feuertüren, Klimaanlagen- und Heizungsschächte, mit Draht verstärkte Fenster,
Jalousien, Maschendrahtzäune (je nach Maschengröße), Kühlschränke, Gestelle,
Regale und Aktenschränke.
Platzieren Sie APs nicht zwischen zwei Klimaanlangen-/Heizungsschächten.
Achten Sie darauf, dass APs unter solchen Schächten platziert werden, um
Funkstörungen zu vermeiden.
Beispiele für Funkstörungsquellen:
Mikrowellengeräte und andere 2,4- oder 5-GHz-Objekte (zum Beispiel schnurlose
Telefone)
Schnurlose Headsets, wie sie zum Beispiel in Call Centern und Kantinen
verwendet werden
Installieren der APs
Arbeiten an Aruba Networks-Produkten dürfen nur von geschultem
Servicepersonal ausgeführt werden.
HINWEIS
Verwenden der integrierten Öffnungen für die Wandmontage
Mithilfe der schlüssellochförmigen Öffnungen auf der Rückseite des APs kann das
Gerät aufrecht an einer Wand oder einem Regal im Innenbereich angebracht werden.
Achten Sie bei der Auswahl der Montageposition darauf, dass rechts neben der
Einheit noch ausreichend Platz für Kabel ist.
1. Da sich die Anschlüsse auf der Rückseite des Geräts befinden, müssen Sie den AP
so anbringen, dass es einen freien Weg zum Ethernet-Port gibt, zum Beispiel eine
vorgefertigte Bohrung in der Montagfläche.
2. Bringen Sie an der Montageposition zwei Schrauben im Abstand von 4,7 cm an
der Wand oder am Regal an. Wenn Sie das Gerät an einer Trockenbauwand
anbringen, empfiehlt Aruba die Verwendung von geeigneten Dübeln (nicht im
Lieferumfang enthalten).
3. Richten Sie die Montageöffnungen auf der Rückseite des APs über den Schrauben
aus und schieben Sie die Einheit an ihre Position (siehe Abbildung 4).
Abbildung 4 Installation des AP-92/AP-93 Access Points an einer Wand
Verwenden der integrierten Befestigungen für die
Deckenschiene
Mit den Schnappvorrichtungen für die Deckenmontage auf der Rückseite des APs
kann das Gerät sicher direkt an einer 15/16 Zoll breiten, standardmäßigen
Deckenplattenschiene befestigt werden.
Achten Sie darauf, dass der AP sicher auf der Schiene sitzt, wenn Sie das
!
Gerät an die Decke hängen; bei unsachgemäßer Befestigung könnte es
herunterfallen und Personen verletzen oder Sachschäden verursachen.
VORSICHT
1. Führen Sie die erforderlichen Kabel durch ein vorbereitetes Loch in der
Deckenplatte in der Nähe der für den AP vorgesehenen Position.
2. Falls erforderlich, schließen Sie das Konsolenkabel an die Konsolenschnittstelle
auf der Rückseite des APs an.
Halten Sie den AP an die Deckenschiene, wobei sich die Vorrichtungen für die
Anbringung an der Deckenschiene in einem Winkel von ungefähr 30 Grad zur
Schiene befinden sollten (siehe Abbildung 5). Achten Sie darauf, dass sich etwaige
Kabelschlaufen über der Deckenplatte befinden.
Abbildung 5 Ausrichtung der Befestigungsvorrichtungen für die Deckenmontage
3. Drehen Sie den AP mit Druck in Richtung Decke im Uhrzeigersinn, bis das Gerät
in der Deckenschiene einrastet.
Anschließen der erforderlichen Kabel
Schließen Sie Kabel immer in Übereinstimmung mit allen örtlichen und nationalen
Vorschriften und Richtlinien an.
