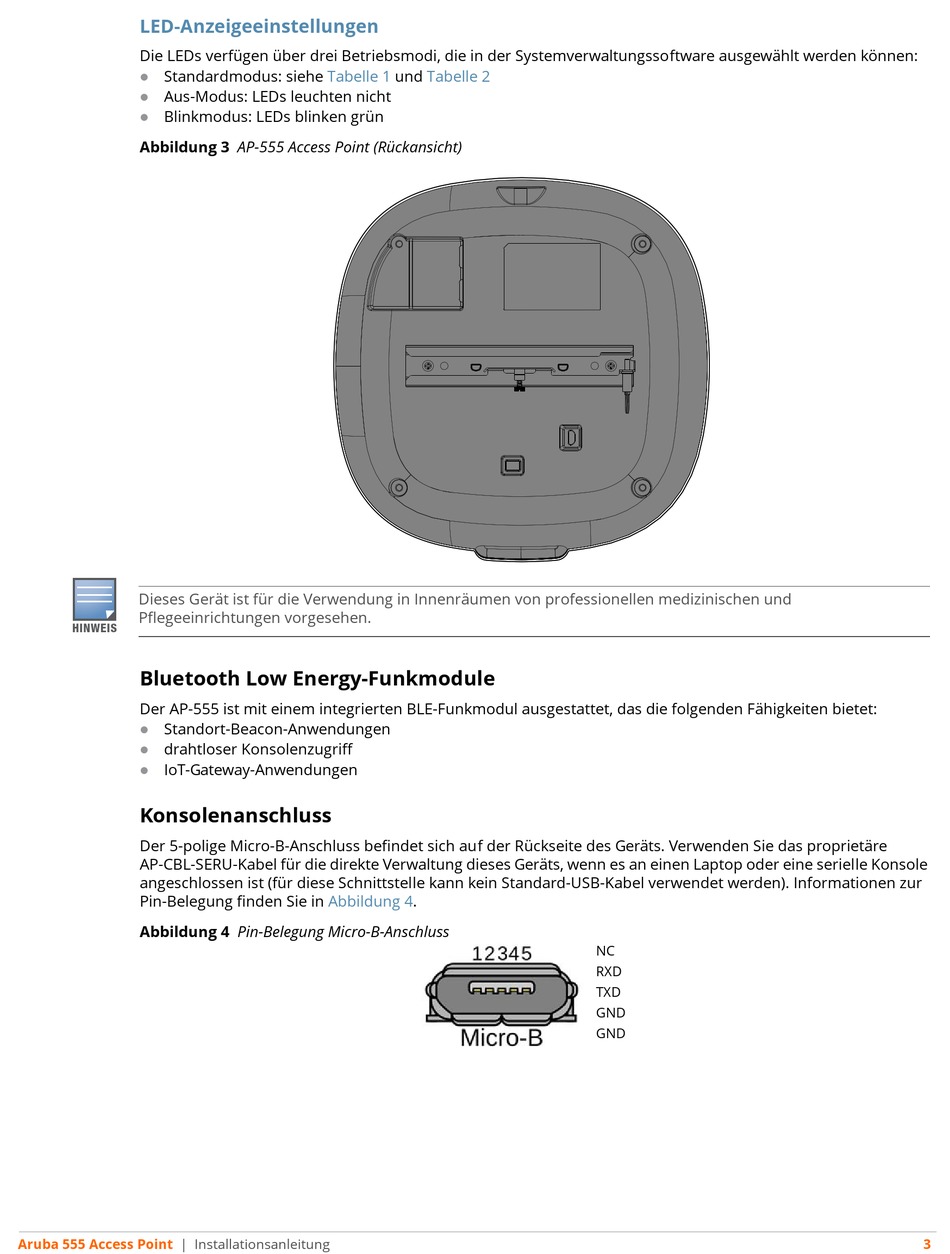

LED-Anzeigeeinstellungen
Die LEDs verfügen über drei Betriebsmodi, die in der Systemverwaltungssoftware ausgewählt werden können:
Standardmodus: siehe

Aus-Modus: LEDs leuchten nicht

Blinkmodus: LEDs blinken grün

Abbildung 3 AP-555 Access Point (Rückansicht)
Dieses Gerät ist für die Verwendung in Innenräumen von professionellen medizinischen und
Pflegeeinrichtungen vorgesehen.
HINWEIS
Bluetooth Low Energy-Funkmodule
Der AP-555 ist mit einem integrierten BLE-Funkmodul ausgestattet, das die folgenden Fähigkeiten bietet:
Standort-Beacon-Anwendungen

drahtloser Konsolenzugriff

IoT-Gateway-Anwendungen


Konsolenanschluss

Der 5-polige Micro-B-Anschluss befindet sich auf der Rückseite des Geräts. Verwenden Sie das proprietäre
AP-CBL-SERU-Kabel für die direkte Verwaltung dieses Geräts, wenn es an einen Laptop oder eine serielle Konsole
angeschlossen ist (für diese Schnittstelle kann kein Standard-USB-Kabel verwendet werden). Informationen zur
Pin-Belegung finden Sie in
Abbildung 4 Pin-Belegung Micro-B-Anschluss
Aruba 555 Access Point | Installationsanleitung
Tabelle 1 und Tabelle 2
Abbildung 4.
1: NC
2: RXD
3: TXD
4: GND
5: GND
