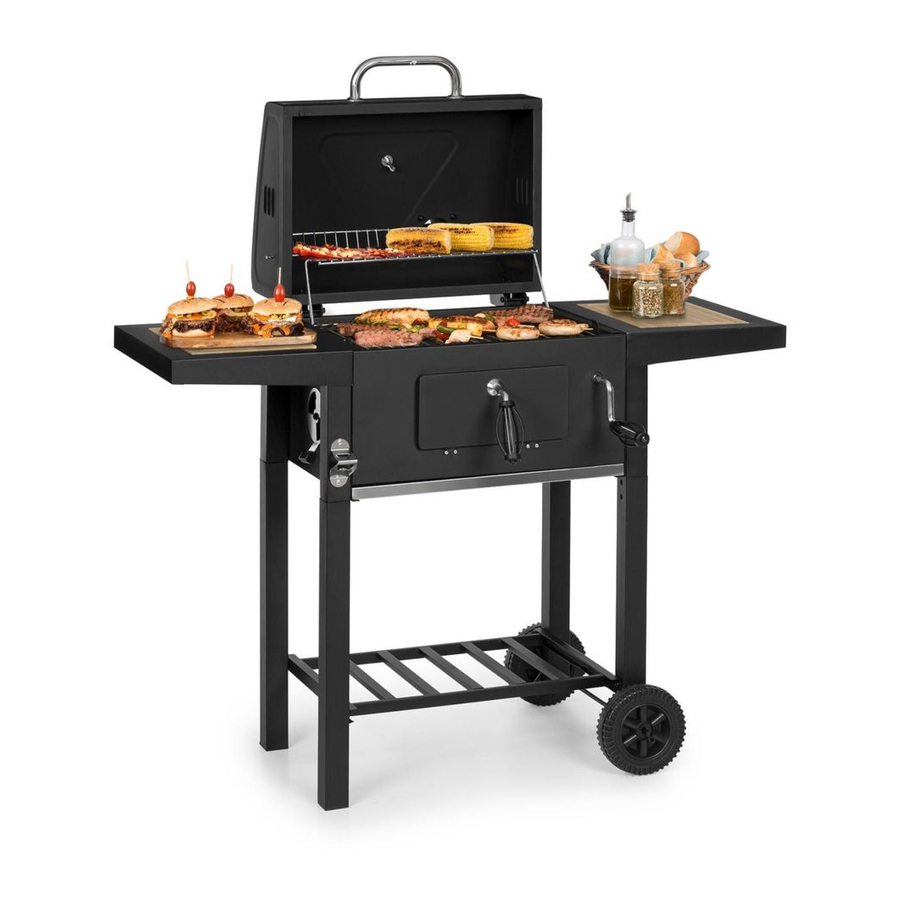

- Seite 1 Meat Machine Smoker-Grill Smoker Grill Barbacoa con ahumador Barbecue fumoir Barbecue con affumicatore 10034819...
-
Seite 3: Hersteller
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG Erstickungsgefahr! Der Grill ist nur für die Nutzung im Freien bestimmt. Er darf nicht in Gebäuden, Garagen oder anderen geschlossenen Bereichen verwendet werden. Es können sich giftige Dämpfe bilden, die zum Ersticken führen. • Der Grill ist nicht für gewerbliche Zwecke geeignet. •... - Seite 5 VORSICHT! VERWENDEN SIE KEINEN ALKOHOL ODER BENZIN ZUM ANZÜNDEN ODER WIEDERANZÜNDEN!
- Seite 6 EINZELTEILE Bezeichnung Bild Stk. Seitenwand Vorderwand Rückwand Bein-A Bein-A1 Bein-B Bein-B1 Unterer Rahmen Rahmen-A Räder Achse Holzkohlenplatte Scharnier-A Scharnier-B Deckel...
- Seite 7 Bezeichnung Bild Stk. Deckelgriff Unterlegscheibe-A Schornstein Feuerschalen-Griff Unterlegscheibe-B Thermometer Rahmen-B Seitentische Aschenschublade Warmhalte-Grill Grillrost Höhenverstellbarer Griff Entlüftung Bambus-Tisch Öffner...
- Seite 8 Kleinteile Bezeichnung Bild Stk. Schraube M6-12 Mutter M6 Schraube M6-35 Schraube M6-55 Sicherungsklammern Sicherungsstifte Schraube M5-16 Unterlegscheibe-H...
-
Seite 9: Zusammenbau
ZUSAMMENBAU Verbinden Sie Seitenwand (1), Vorderwand (2) und Rückwand (3) mit Schrauben M6-12 (A). Montieren Sie die Entlüftung (26) mit Schraube M6-12 (A) und Mutter M6 (B) an der Seitenwand (1). - Seite 10 Befestigen Sie die 2 Seitentische (21) mit Schraube M6-12(A) und Mutter M6 an der Seitenwand (1). Verbinden Sie zuerst das Bein-A1 (4.1) und das Bein-B1 (5.1) mit dem Bein-B (5). Verbinden Sie dann das Bein-A1 (4.1) mit dem Bein-A (4) und befestigen Sie die 4 Beine mit Schraube M6-12 (A) an der Feuerschale.
- Seite 11 Befestigen Sie den Seitentische, die Beine und die Feuerschale mit Schraube M6-55 (D) und Mutter M6 (B). Montieren Sie den unteren Rahmen (6) mit Schraube M6-12(A) an den Beinen. Setzen Sie die Achse (9) in das Bein-A (4) ein und befestigen Sie denn die Räder (8) mit den Sicherungsklammern (E) an der Achse.
- Seite 12 Befestigen Sie Sie die Holzkohlenplatte (10) und befestigen Sie Rahmen-A (7) mit Schraube M6-12 (A) an der Vorderwand. Montieren Sie das Scharnier-A (1 1) mit Schraube M6-35 (C) an der Rückwand.
- Seite 13 Montieren Sie das Scharnier-B (12) mit Schraube M6-35 (C) und Mutter M6 (B) am Deckel (13). Befestigen Sie den Deckelgriff (14) mit Unterlegscheibe-A (15), Schraube M6-35 (C) und Mutter M6 (B) am Deckel(13). Befestigen Sie den Schornstein (16) mit Schraube M6-12 (A) und Mutter M6 (B) am Deckel (13).
- Seite 14 Schieben Sie den Griff der Feuerschale (17) durch die Unterlegscheibe-B (18) und den Rahmen (20) und befestigen Sie ihn mit einer Mutter M6 (B). Befestigen Sie dann den Einstellgriff (25) an der Feuerschale. Platzieren Sie 2 Bambustische (27) auf den Seitentischen. Setzen Sie die Ascheschublade (22) in die Feuerschale ein.
- Seite 15 Befestigen Sie die Feuerschale und den Deckel mit Sicherungsstiften (F) und Sicherungsklammern (E), wie in den Zeichnungen dargestellt. Befestigen Sie den Flaschenöffner (28) und die Beine mit Schraube M5-16 (G).
- Seite 17 Dear Customer, Congratulations on purchasing this device. Please read the following instructions carefully and follow them to prevent possible damages. We assume no liability for damage caused by disregard of the instructions and improper use. Scan the QR code to get access to the latest user manual and more product information.
-
Seite 18: Safety Instructions
SAFETY INSTRUCTIONS WARNING Risk of suffocation! This grill is for outdoor use only and shall not be used in a building, garage or any other enclosed area. Toxic carbon monoxide fumes can accumulate and cause asphyxiation. • This grill is not for commercial use. •... - Seite 19 CAUTION! DO NOT USE SPIRIT OR PETROL FOR LIGHTING OR RE-LIGHTING!
- Seite 20 PARTS Description Picture Side wall Front wall Back wall Leg-A Leg A1 Leg-B Leg-B1 Lower frame Frame-A Wheels Axis Charcoal board Hinge-A Hinge-B Cover...
- Seite 21 Description Picture Lid handle Washer-A Chimney Fire bowl handle Washer-B Thermometer Frame-B side tables Ash drawer Heat-retaining grill Barbecue grill Height-adjustable handle Ventilation Bamboo table Opener...
- Seite 22 Hardware Description Picture Screw M6-12 Nut M6 Screw M6-35 screw M6-55 Safety clamps Locking pins Screw M5-16 Washer-H...
- Seite 23 ASSEMBLY Connect the side panel (1), front panel (2) and rear panel (3) with screws M6-12 (A). Mount the air vent (26) to the side wall (1) using screw M6-12 (A) and nut M6 (B).
- Seite 24 Fix the 2 side tables (21) to the side wall (1) with M6-12(A) screw and M6 nut. First connect leg A1 (4.1) and leg B1 (5.1) with leg B (5). Then connect the leg A1 (4.1) to the leg A (4) and fix the 4 legs to the fire bowl with screw M6-12 (A).
- Seite 25 Fix the side tables, legs and fire bowl with screw M6-55 (D) and nut M6 (B). Mount the lower frame (6) to the legs with screw M6-12(A). Insert the axle (9) into the leg A (4) and fix the wheels (8) to the axle with the safety clips (E).
- Seite 26 Attach the charcoal plate (10) and fix frame A (7) to the front wall with screw M6-12 (A). Mount the hinge-A (1 1) to the rear wall with screw M6-35 (C).
- Seite 27 Fit the hinge-B (12) to the cover (13) with the M6-35 bolt (C) and M6 nut (B). Fix the lid handle (14) to the lid (13) with washer-A (15), screw M6-35 (C) and nut M6 (B). Fasten the chimney (16) to the cover (13) with screw M6-12 (A) and nut M6 (B). Then fix the thermometer (19) to the cover (13).
- Seite 28 Push the handle of the fire bowl (17) through the washer-B (18) and the frame (20) and secure it with an M6 nut (B). Then attach the adjustment handle (25) to the fire bowl. Place 2 bamboo tables (27) on the side tables. Place the ash drawer (22) in the fire bowl.
- Seite 29 Secure the fire bowl and lid with safety pins (F) and safety clips (E) as shown in the drawings. Fix the bottle opener (28) and the legs with screw M5-16 (G).
