Spectron Gas Control Systems GmbH
4 Aufbau und Funktion
4.1 Aufbau

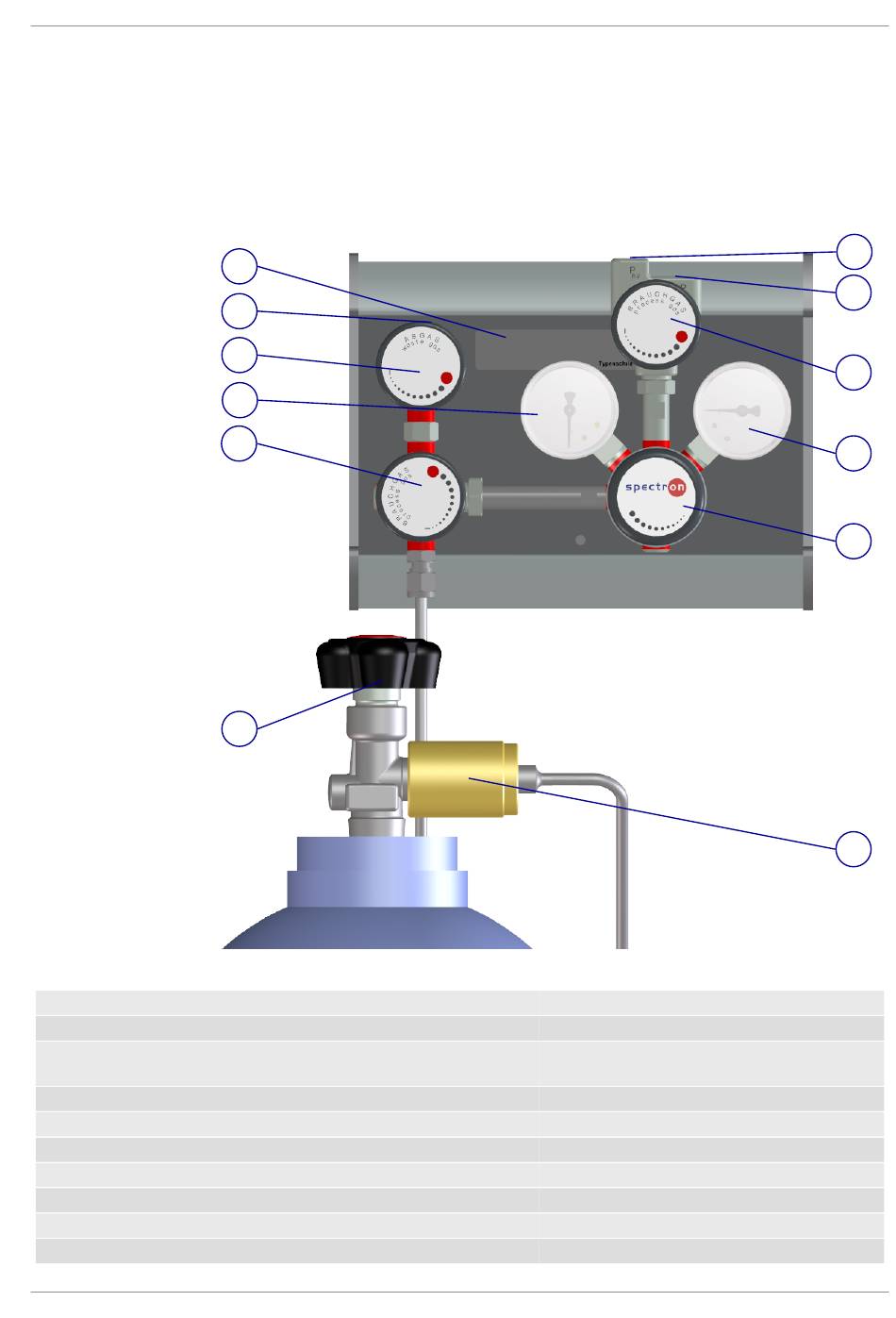

Abbildung Entspannungsstation mit angeschlossener Gasflasche
Abb. 1: Aufbau Entspannungsstation BE55-1
Pos.
Bezeichnung
1
Ventil der Prozessgasquelle
2
Flaschenanschluss inkl. Verschlussstopfen
3
Hochdruck-Prozessgas-Absperrventil
4
Vordruckmanometer
5
Hochdruck-Abgasventil
6
Druckregler
7
Hinterdruckmanometer
8
Prozessgas-Absperrventil Niederdruckseite
9
Abgasanschluss
GDS_BE55-1_0520
12
9
5
4
3
1
Kurzbezeichnung
Anschluss
Flaschenanschluss
(siehe Typenschild)
HPI
PG P1
HPV
PR
PG P2
PLI
¼"-NPT innen
Aufbau und Funktion | 4
11
10
8
7
6
2
13
