Rumpf fertigstellen
26

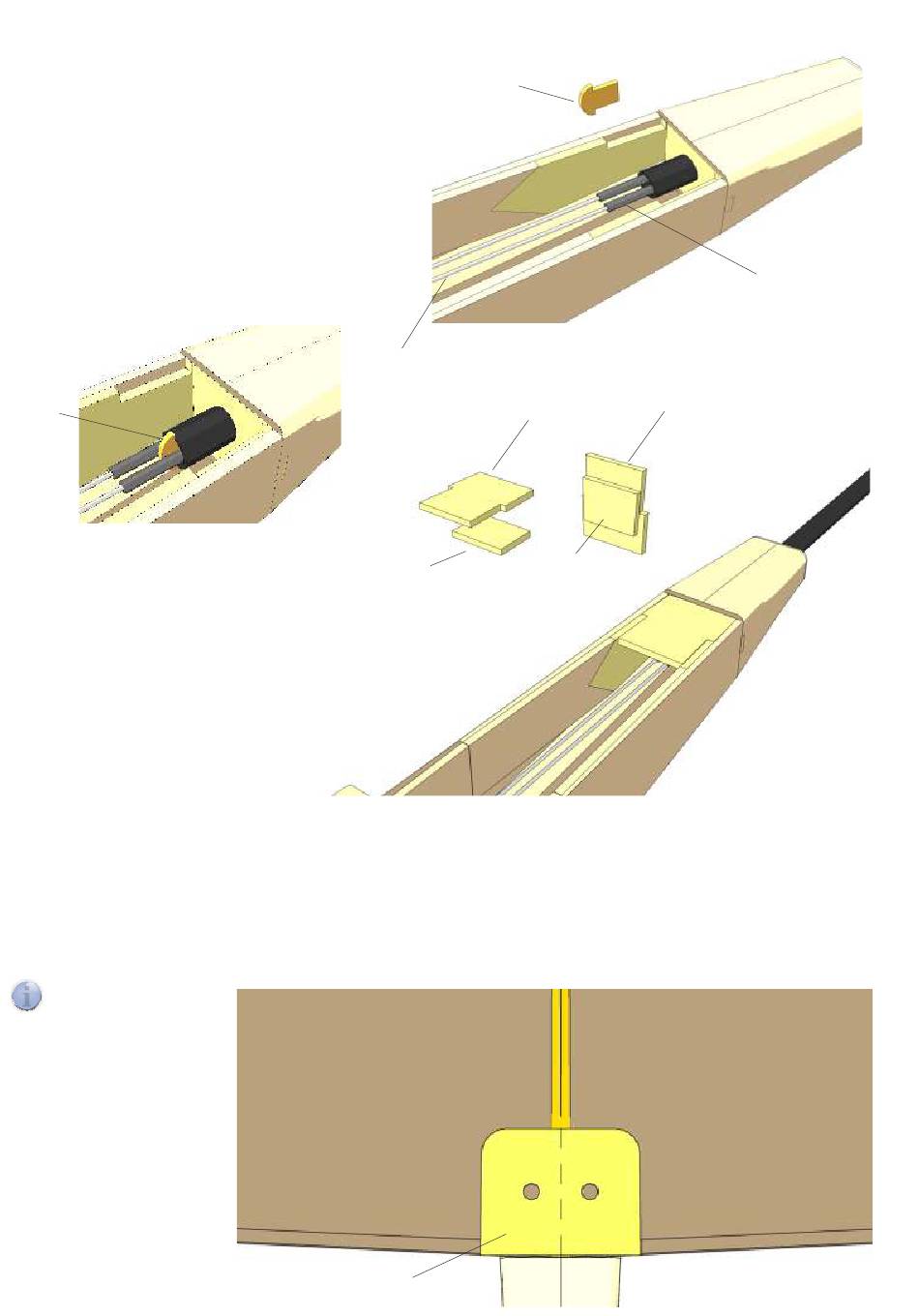

Die Servos in den Rumpf einbauen und die Gestängeanschlüsse
R49 auf den Servohebeln montieren.
Die Stahldrähte
R51
mit den Bowdenzugrohren
Rumpfrohr führen und in die Gestängeanschlüsse schieben.
Den Steg R45 mit 5-Minuten-Epoxy zwischen die Bowdenzüge
in das Rumpfrohr einkleben und die Bowdenzugrohre R50 mit
einem Tropfen Klebstoff festsetzen.
R45
27
Die Aufdoppelung R46 A von unten an die Platte R46 der
Flächenverschraubung mittig aufkleben. Die Platte in die
Aussparungen des Flächenausschnitts einsetzen, aber noch
nicht einkleben.
28
Die Flügel mit Steckungsstab R53 zusammenstecken und sorgfältig in den Rumpf
einpassen. Die Nasen der Wurzelrippen müssen sich spielfrei, aber ohne zu
klemmen, in Spant R4 schieben lassen.
Die Tragfläche sorgfältig auf dem Rumpf ausrichten, die Bohrschablone R48 aus
1-mm-Sperrholz bündig mit der Hinterkante auf die Tragflächenmitte legen und
die beiden Bohrungen im Flügel ankörnen. Mit 4 mm durch den Flügel in die
Flächenbefestigungsplatte bohren.
i
Hinweis: Die Bohrschablone
kann später als Unterlage für
die Flächenschrauben verwen-
det werden, um Druckstellen
im Flügel zu vermeiden.
R45
R50
durch das
R51
R46 A
R48
R46
R46
R46 A
R41
