Bauanleitung
Segelflugmodell
SHK
RC-Segelflugmodell
Best.-Nr. 1125/00
Technische Daten:
Spannweite
Länge
Tragflächeninhalt
Geometrische Streckung
Fluggewicht ca.
Flächenbelastung
Profil
RC-Funktionen:
Seiten- und Höhenruder (Senderseitig gemixt)
Querruder
Bremsklappen
Wahlweise Einziehfahrwerk, Schleppkupplung
Ersatzteile
GfK-Rumpf weiß
GfK-Endkappe weiß
Kabinenhaube, Kabinenrahmen und
Cockpit-Tiefziehteile
Tragflächenpaar
Leitwerkspaar
Winkelhebel für Pendelruder (Paar)
„aero-naut" Modellbau
Stuttgarterstr. 18-22
D-72766 Reutlingen
http://www.aero-naut.de

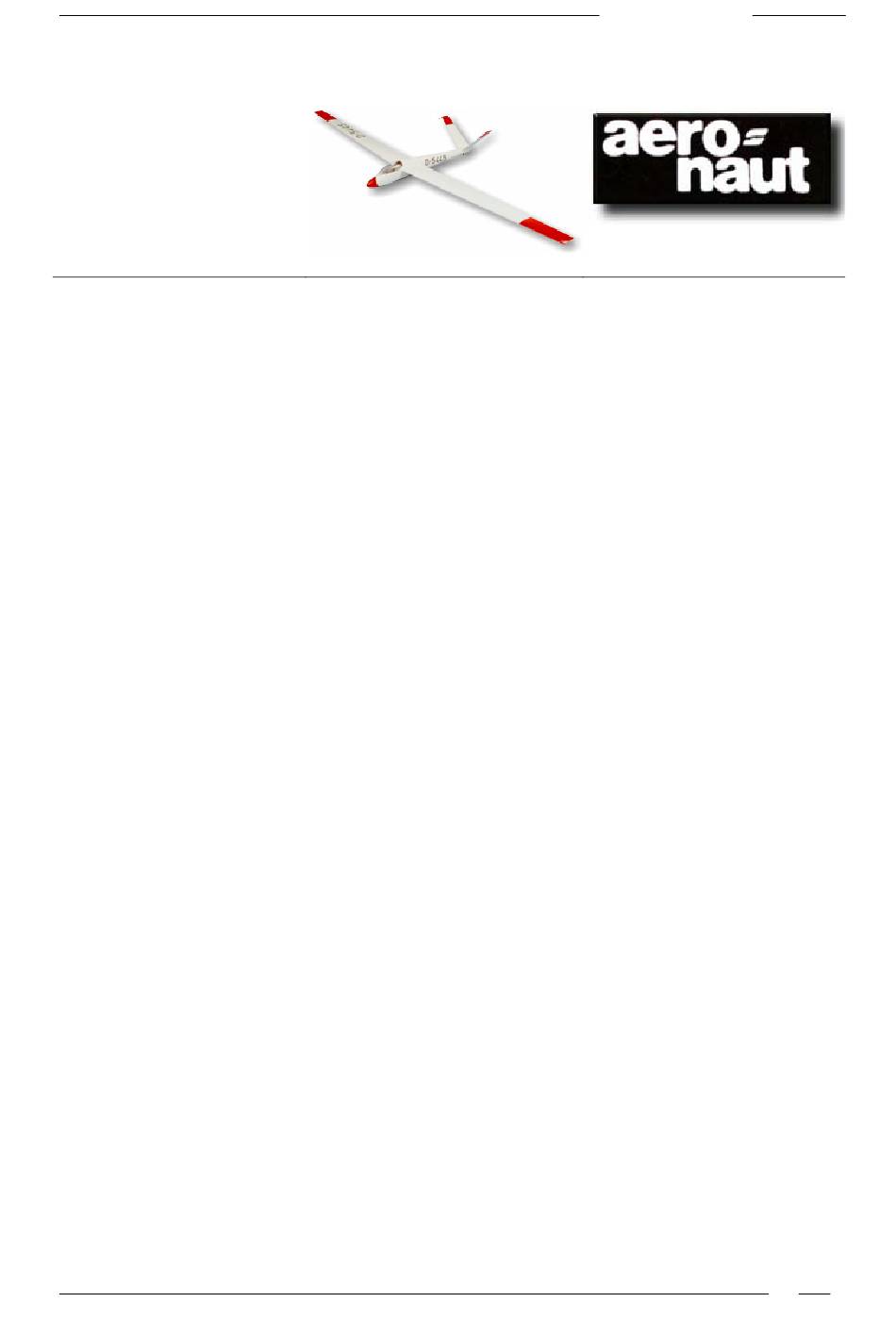

Bauanleitung Segelflugmodell SHK
4000 mm
1501 mm
82 dm²
20,2
4300 g
52,4 g/dm²
Selig S4233 modifiziert
1125/02
1125/03
1125/04
1125/05
1125/09
7492/20
Segelflugmodell SHK
1
