Stecker- und Anschlussbelegungen
DMX-Anschlüsse
WAL-L310 Par, WAL-L710 Par, WAL-L710 Par W-DMX
76
LED-PAR

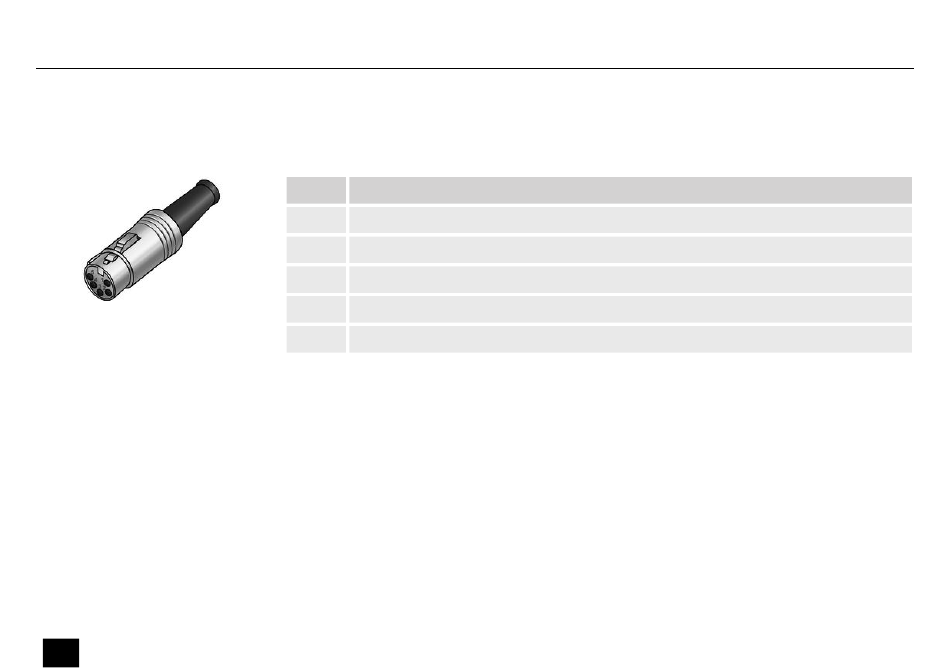

Eine fünfpolige XLR-Buchse dient als DMX-Ausgang, ein fünfpoliger XLR-Stecker dient als
DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer
dazu passenden Kupplung.
Pin
Belegung
1
Masse (Abschirmung)
2
Signal invertiert (DMX–, „Cold")
3
Signal (DMX+, „Hot")
4
frei / zweite Verbindung (DMX–)
5
frei / zweite Verbindung (DMX+)
